2025光通信设备行业CPO&OIO：光通信新蓝海，市场空间巨大
今天分享的是：2025光通信设备行业CPO&OIO：光通信新蓝海，市场空间巨大
报告共计：26页
光通信技术正迎来一场由高带宽、低功耗需求驱动的深刻变革。近日，一份行业深度报告揭示了两种被视为下一代解决方案的技术——共封装光学（CPO）和光学输入/输出（OIO），并预测其将开启一个市场空间巨大的新蓝海。这一发展趋势，不仅关乎技术路线的演进，更可能重塑数据中心与高性能计算领域的互联格局。
长期以来，可插拔光模块是数据中心内部实现光电转换的主流方案。然而，随着人工智能等应用对算力需求的爆炸式增长，传统方案在功耗、成本与信号完整性方面面临瓶颈。CPO技术应运而生，其核心在于将光引擎与交换机芯片封装在同一基板上，极大缩短了电信号传输路径。根据报告分析，这种高度集成的方案能带来显著优势：系统功耗最高可降低至传统方案的约三分之一，信号连接损耗减少超过八成，并在系统级别实现可观成本节约。尽管该技术目前仍面临可维护性、热管理等挑战，但行业巨头推出的外置光源、液冷等优化设计，正推动其迈向商业化关键阶段。
如果说CPO主要瞄准的是服务器机架之间的互联，那么OIO则旨在颠覆机架内部，尤其是GPU等计算芯片之间的连接方式。报告指出，在支撑AI训练的各种并行计算模式中，GPU间通信所需带宽远超机架间网络。现有的铜缆和PCB电互联方案在性能上存在物理天花板，而OIO技术利用光互连低损耗、高带宽的特性，有望成为解决这一瓶颈的“终极方案”。其市场潜力，可能比CPO更为广阔。
行业的商业化进程正在加速。英伟达在其年度技术大会上展示了CPO交换机样机，并公布了明确的量产时间表。另一芯片巨头博通则展示了其面向交换机与GPU互联的多种CPO/OIO方案，其合作与测试已在多家大型互联网公司的数据中心展开。制造端，台积电等先进代工厂也展示了成熟的硅光子工艺集成能力，为技术大规模落地奠定了基础。
市场前景的测算勾勒出令人振奋的图景。报告基于未来AI算力芯片的用量及相关技术渗透率，进行了多情景预估。在中性假设下，仅CPO与OIO光引擎两者的潜在市场规模合计就可能接近千亿美元。更为重要的是，这个新兴市场由半导体芯片、光学无源器件与封装、外置光源等多个环节构成，为产业链上的相关厂商提供了广阔的参与空间。报告提及，国内部分在光通信领域有深厚积累的厂商，已在相关环节有所布局或具备参与能力。
综合来看，从可插拔光模块到CPO，再到更具颠覆潜力的OIO，光通信技术正沿着提升集成度、降低功耗、突破带宽限制的路径快速演进。这不仅仅是组件的升级，更是对数据中心内部乃至计算芯片之间互联架构的一次重构。尽管大规模商用仍面临技术与生态的考验，但巨头布局的加速与巨大市场潜力的显现，已清晰指向了光通信发展的下一个浪潮。这场由光驱动的互联革命，将如何改变算力基础设施的面貌，值得持续关注。

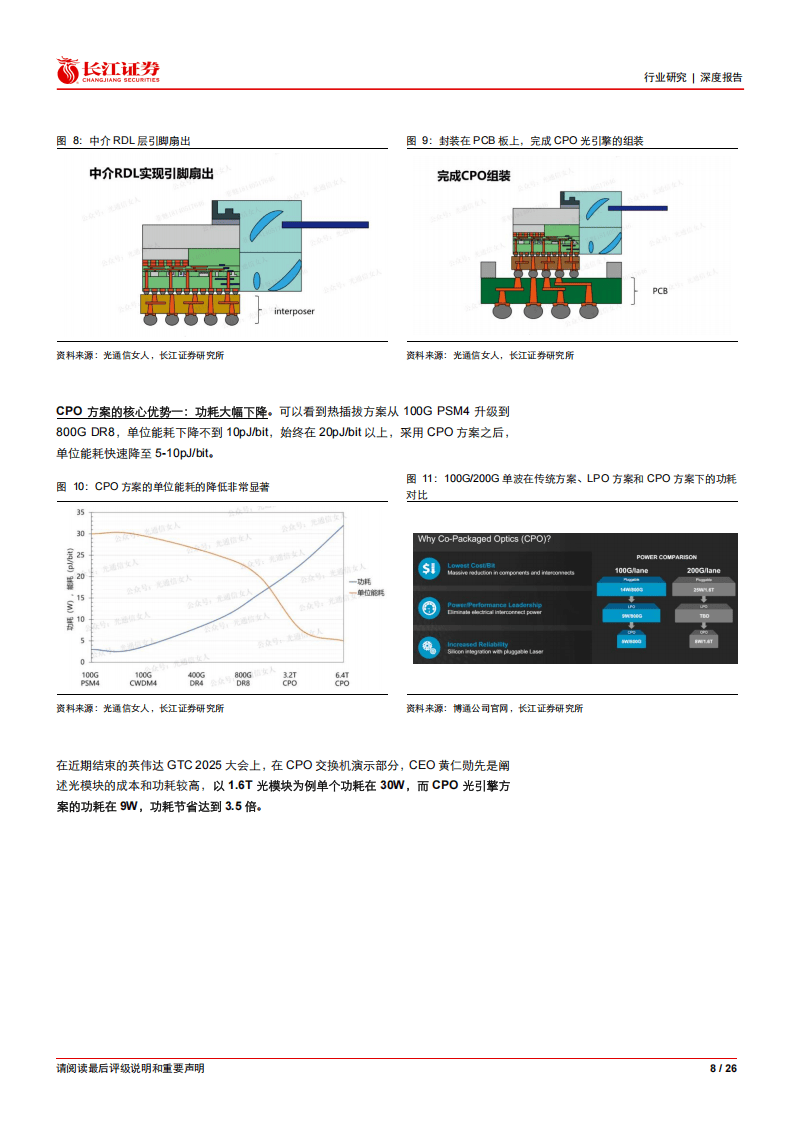

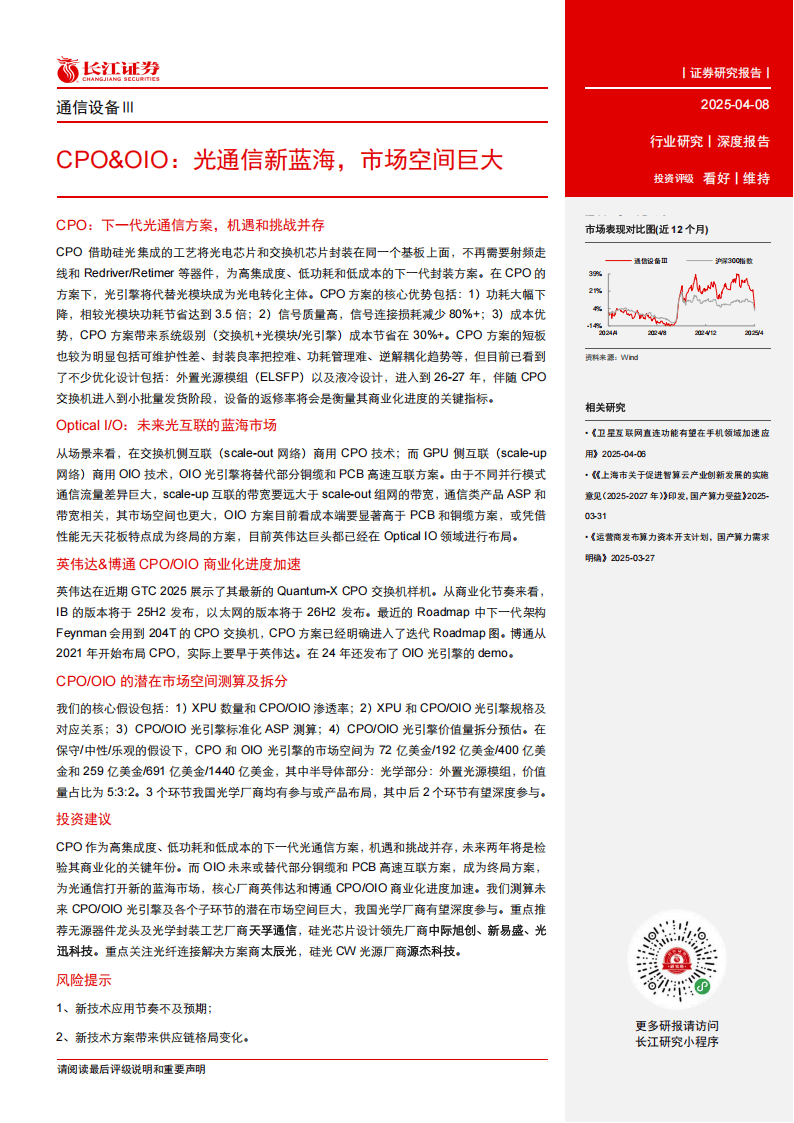

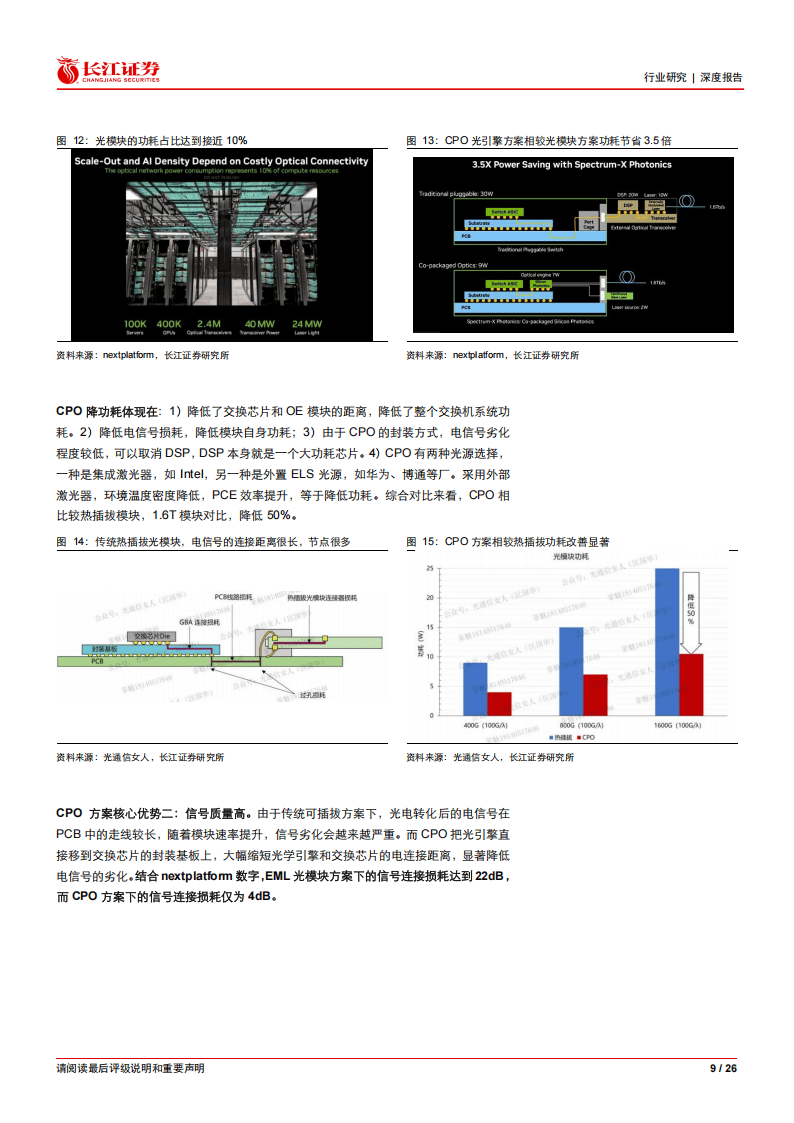

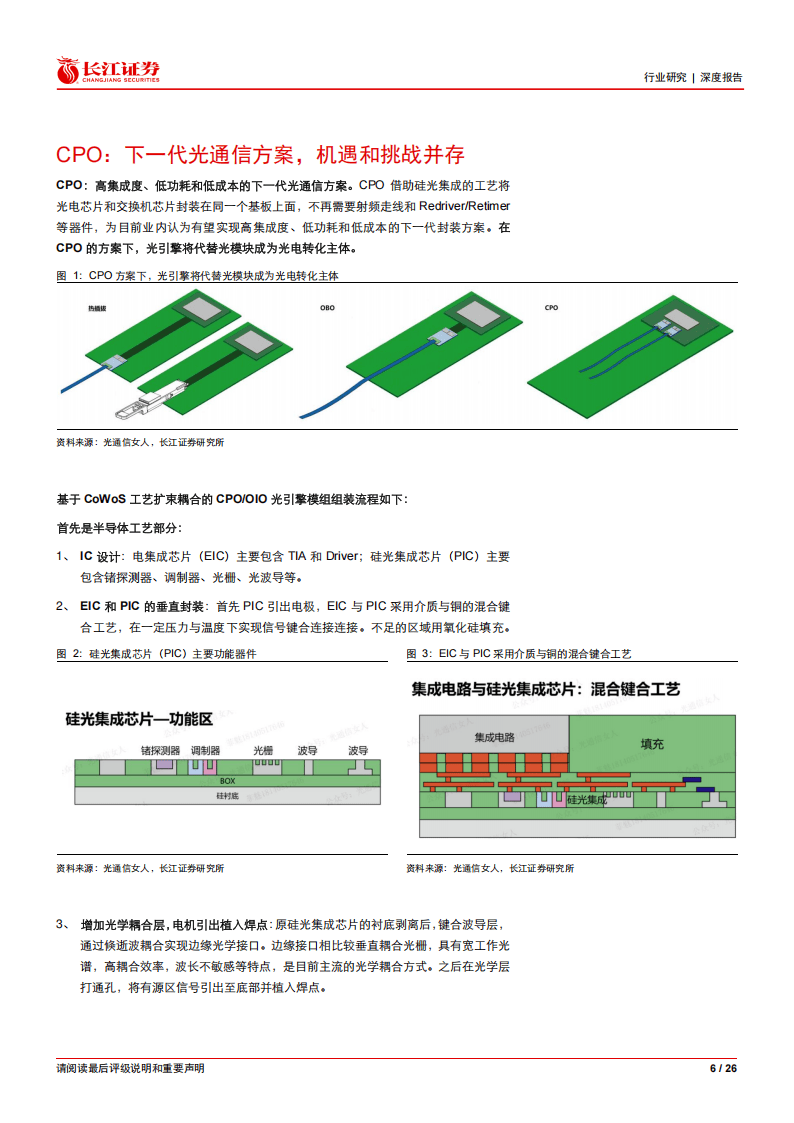

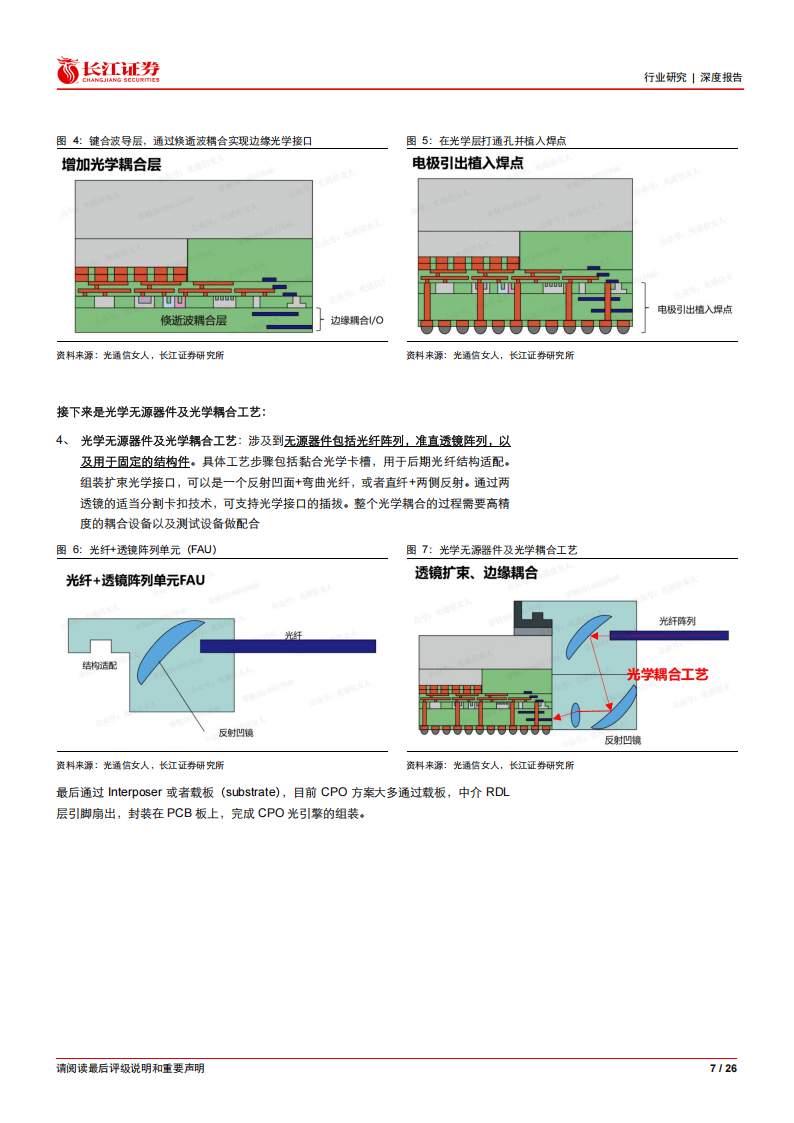

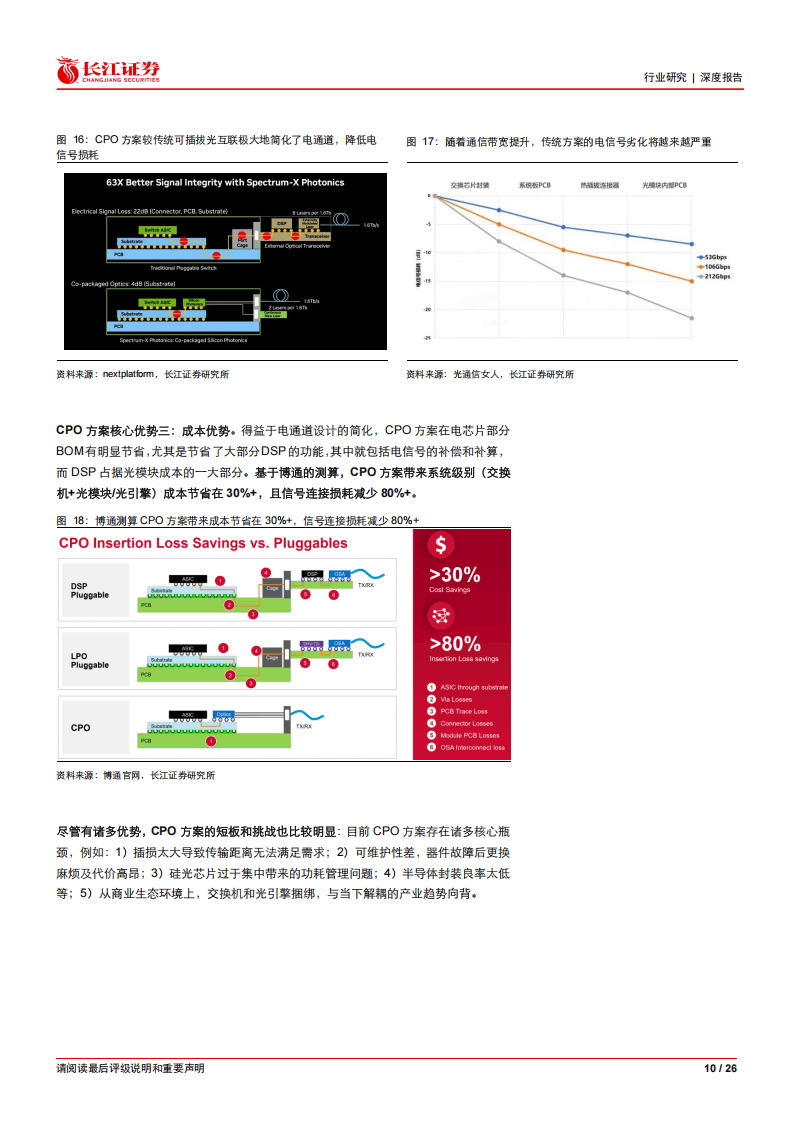

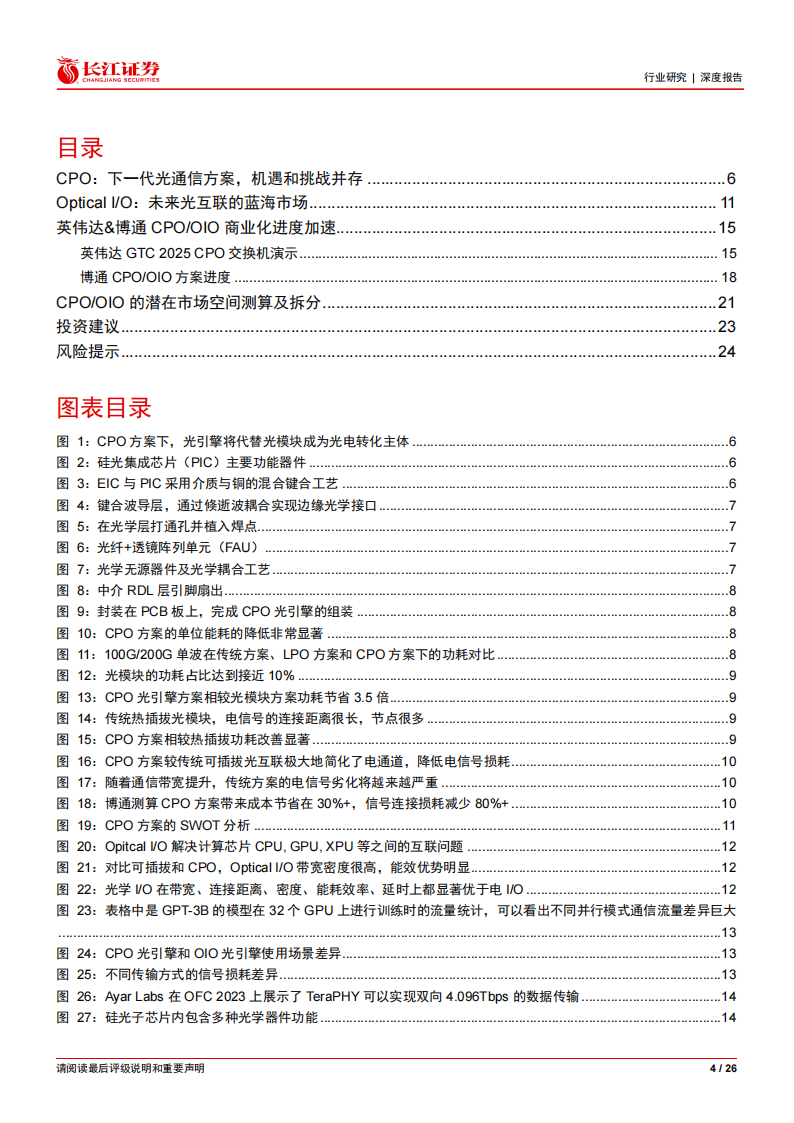

以下为报告节选内容
报告共计： 26页
