MIL-STD-810H是美国国防部发布的关于环境工程考量和实验室测试的标准，是全球环境可靠性测试领域最具影响力的规范之一。其中Method 516.8《冲击》是评估装备承受冲击环境能力的核心测试方法，广泛应用于军事装备、航空航天、工业设备及消费电子等领域。

本文将深入解析MIL-STD-810H Method 516.8冲击测试的程序选择逻辑与实战应用，帮助测试工程师和产品设计人员理解和正确应用这一重要标准。

一、Method 516.8 概述

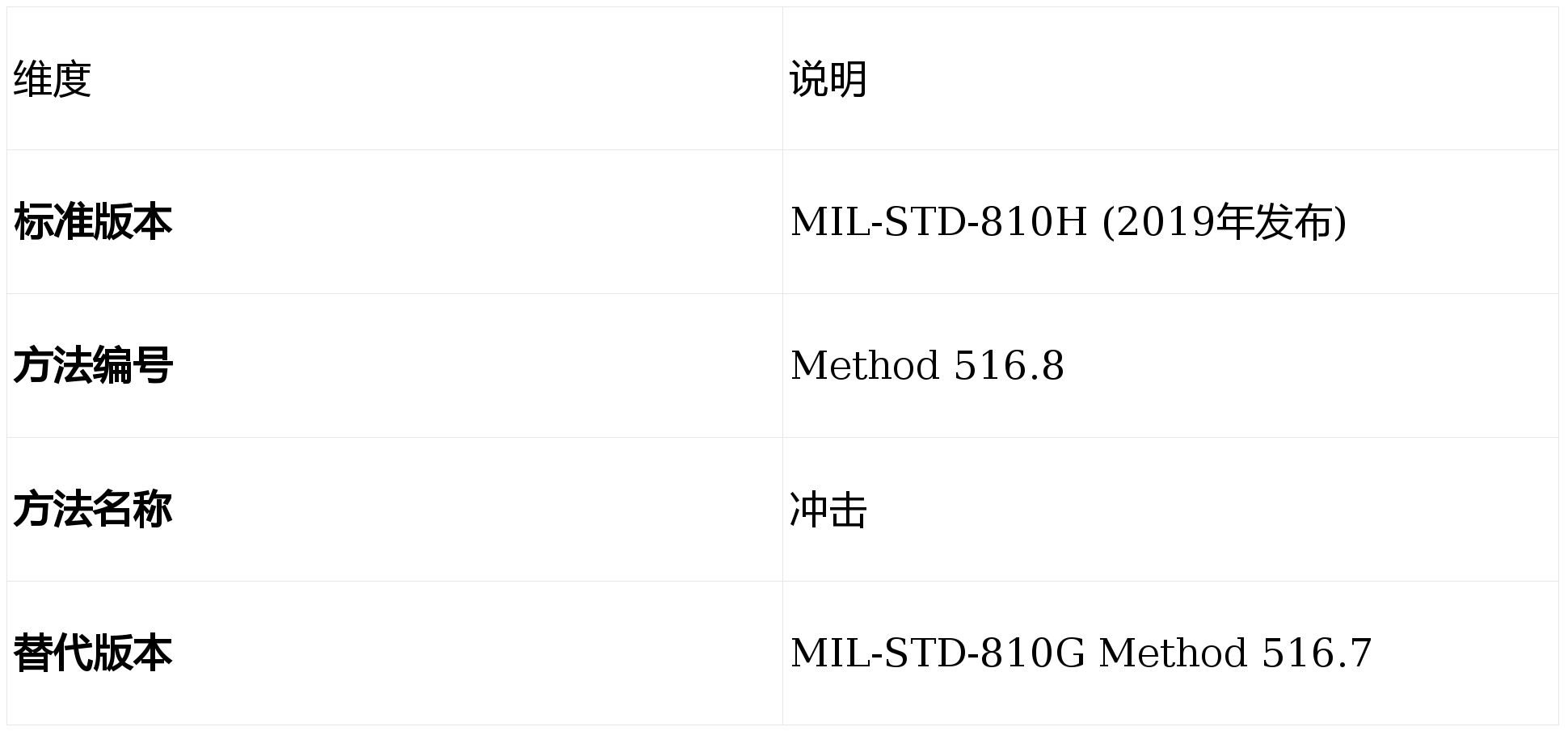

1.1 标准定位

MIL-STD-810H Method 516.8是用于评估装备在寿命周期内可能遇到的冲击环境下的结构强度和功能完好性的测试方法。

1.2 测试目的

冲击测试的主要目的是：

二、冲击测试程序的分类与选择逻辑

Method 516.8提供了多种冲击测试程序，测试工程师需要根据装备的预期使用环境、寿命周期剖面和测试目的选择合适的程序。

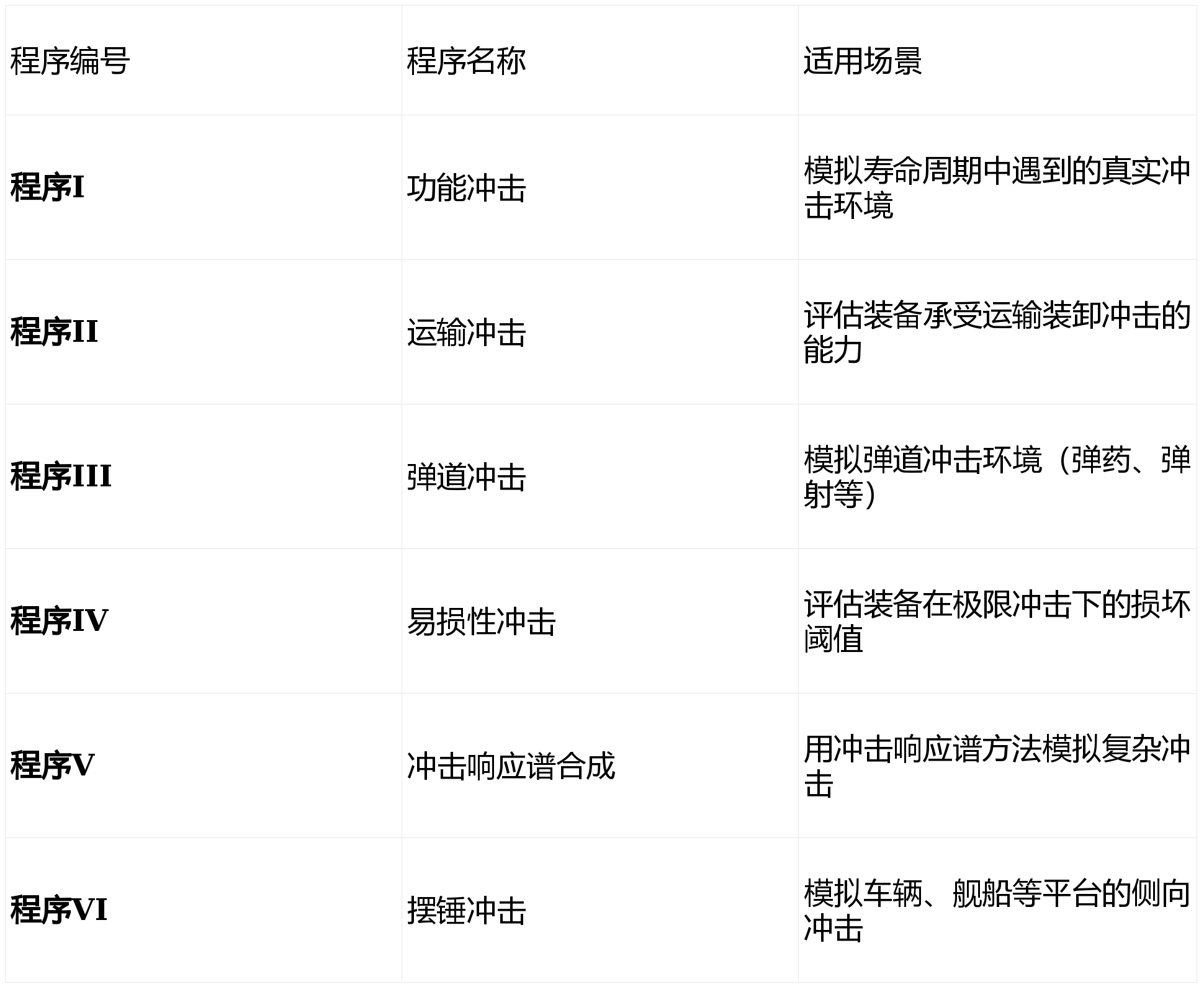

2.1 测试程序概览

2.2 程序选择决策树

text

点击

点击

装备的预期使用环境

↓

是否直接经历战斗/弹道环境？ → 是 → 程序III 弹道冲击

↓

否

↓

是否在运输过程中经历装卸冲击？ → 是 → 程序II 运输冲击

↓

否

↓

是否需要评估极限损坏阈值？ → 是 → 程序IV 易损性冲击

↓

否

↓

是否受侧向冲击（车辆、舰船）？ → 是 → 程序VI 摆锤冲击

↓

否

↓

是否已知实际冲击环境数据？ → 是 → 程序V 冲击响应谱合成

↓

否

↓

程序I 功能冲击（通用）

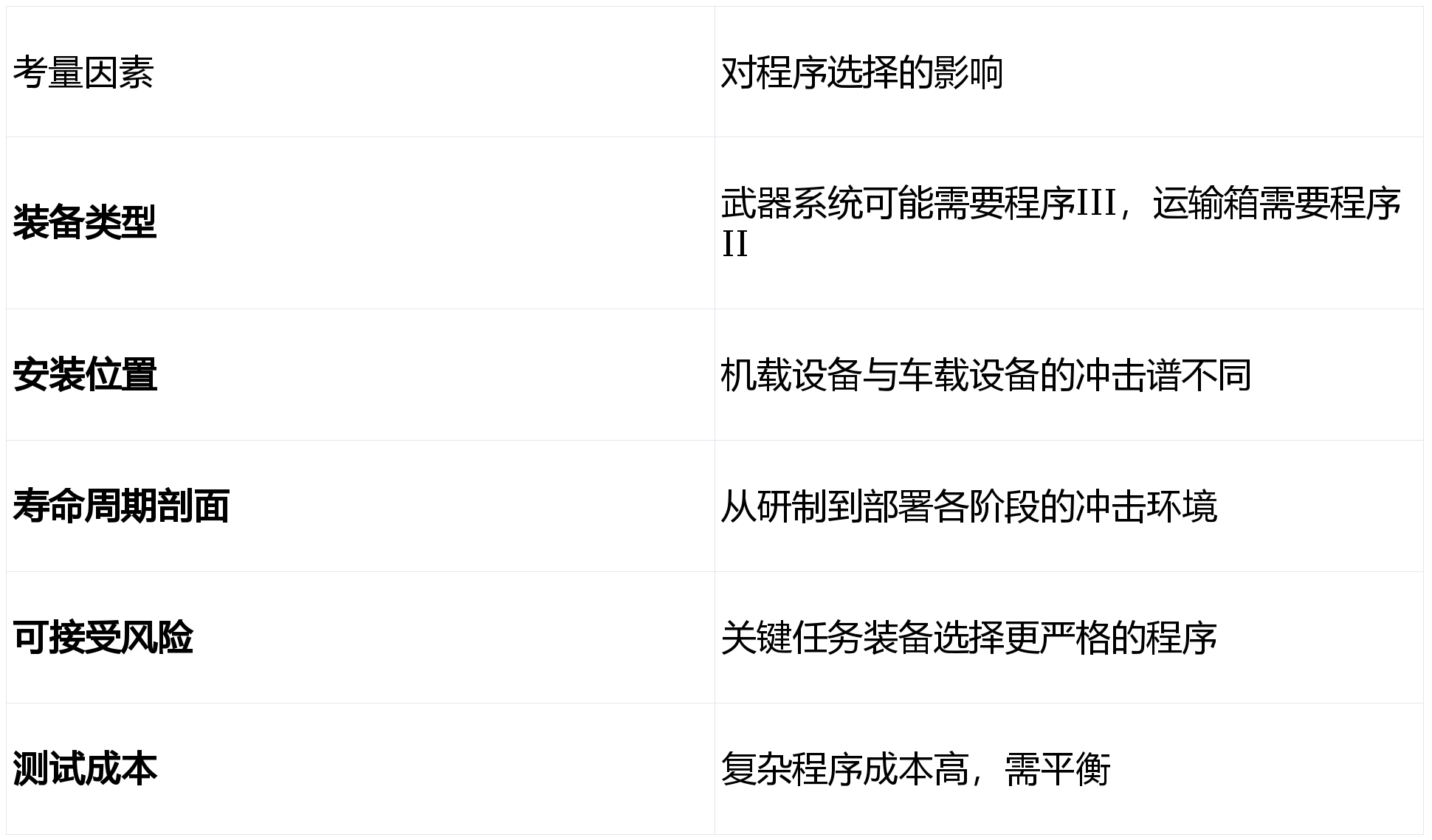

2.3 程序选择的工程考量

三、各测试程序详解

3.1 程序I：功能冲击

适用场景： 模拟装备在寿命周期中可能遇到的所有真实冲击环境，如爆炸冲击、舰船撞击、飞机着陆等。

测试波形：

测试量级确定：

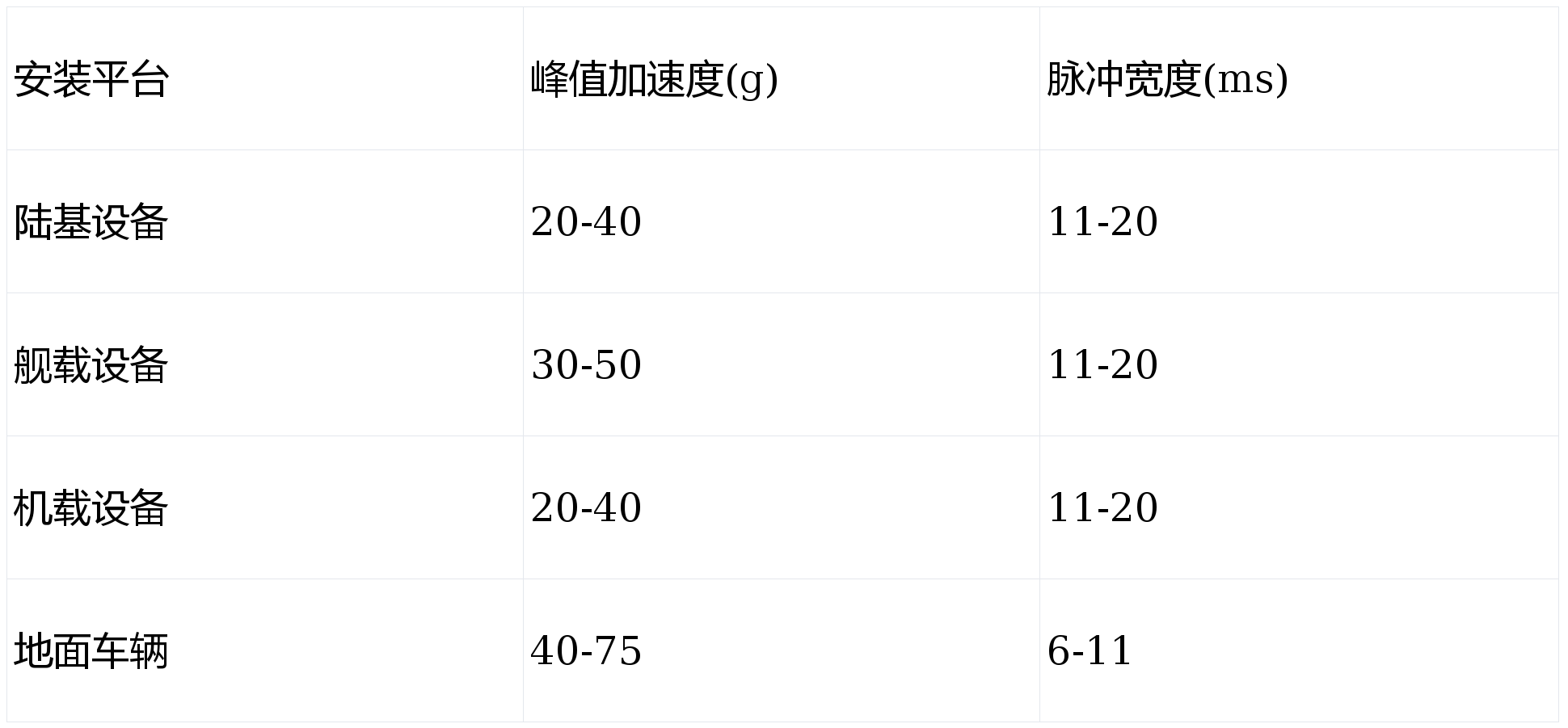

根据装备的安装位置和平台类型选择测试量级：

测试方向：

• 通常测试三个互相垂直的方向
• 每个方向施加3次冲击（正反方向各3次）
• 可根据实际安装方向调整

3.2 程序II：运输冲击

适用场景： 模拟装备在运输、装卸、搬运过程中可能遇到的冲击，如跌落、碰撞等。

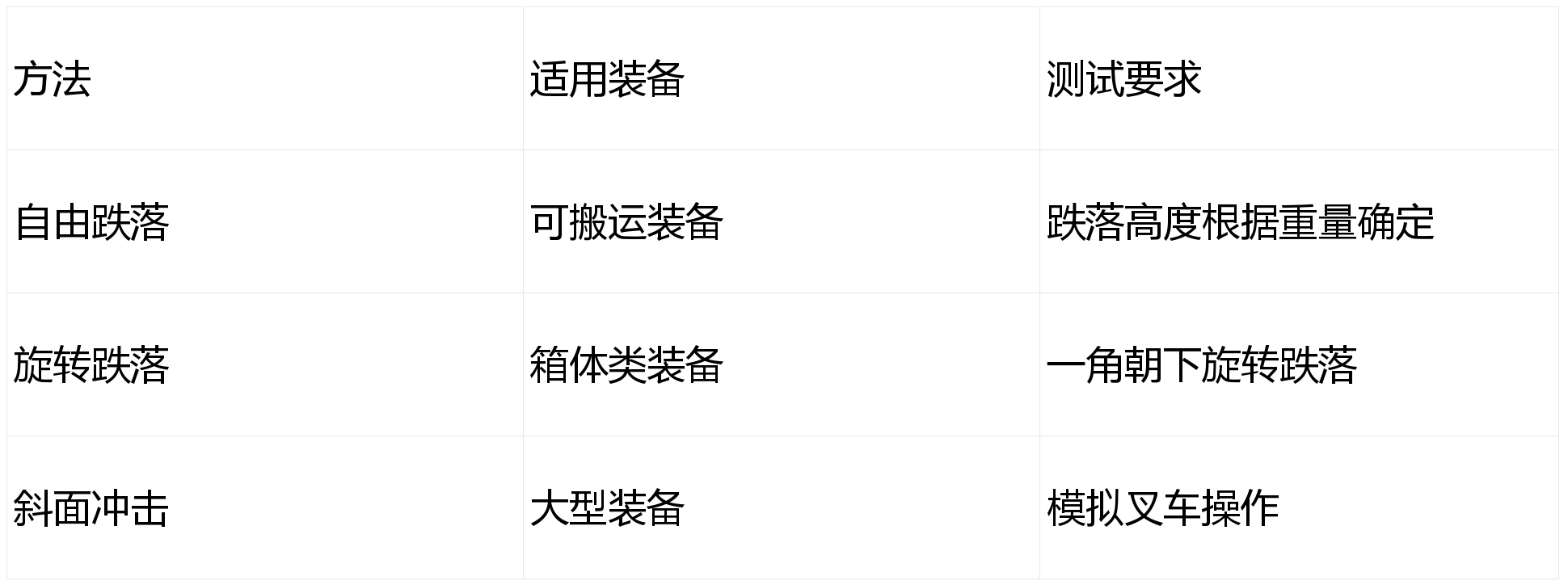

测试方法：

跌落高度确定：

测试方向：

• 底面、棱、角各方向
• 每个方向1-2次

3.3 程序III：弹道冲击

适用场景： 模拟弹药、弹射座椅、爆炸分离等产生的弹道冲击环境。

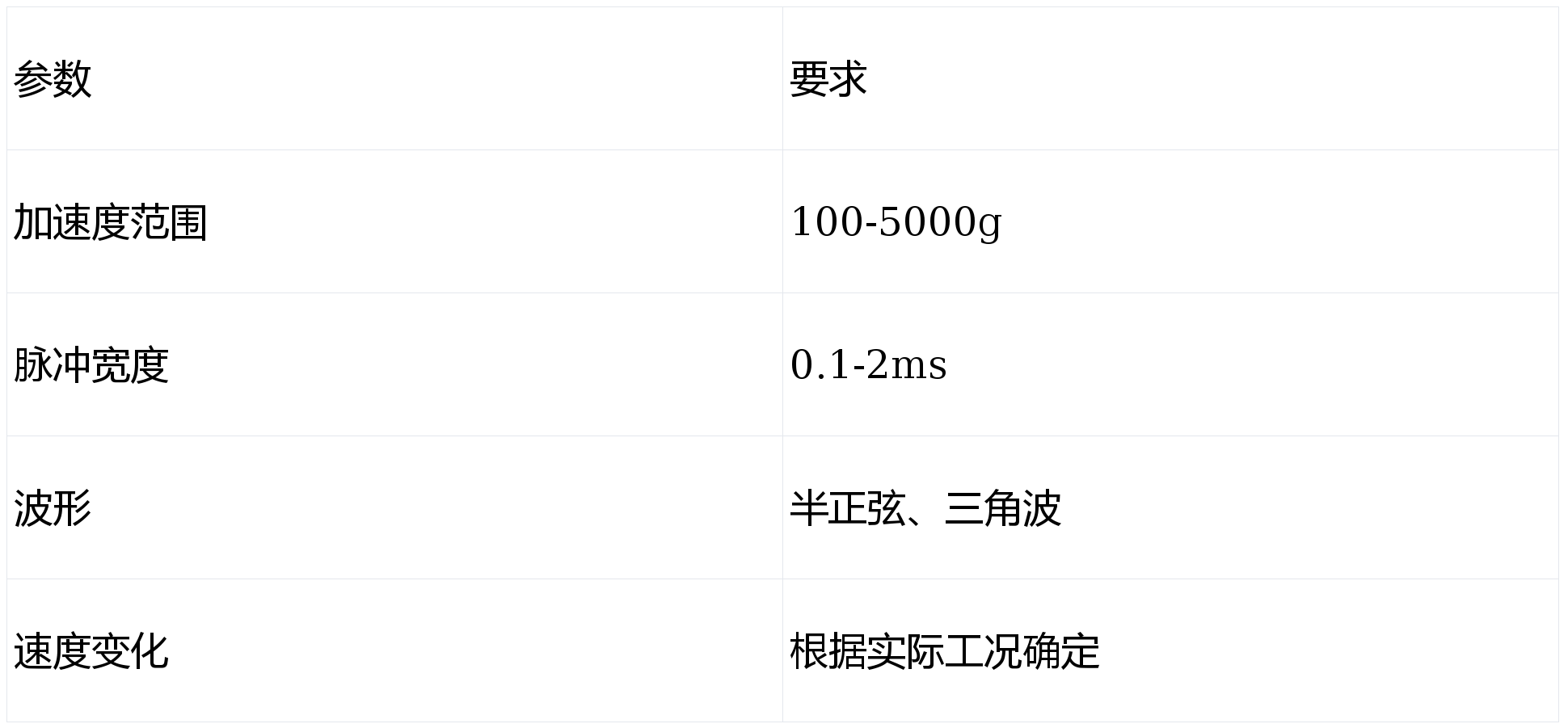

测试要求：

特殊要求：

• 需要高速数据采集（采样率>1MHz）
• 使用专用弹道冲击试验机
• 注意安全防护

3.4 程序IV：易损性冲击

适用场景： 评估装备在极限冲击环境下的损坏阈值，确定装备的脆弱性。

测试方法：

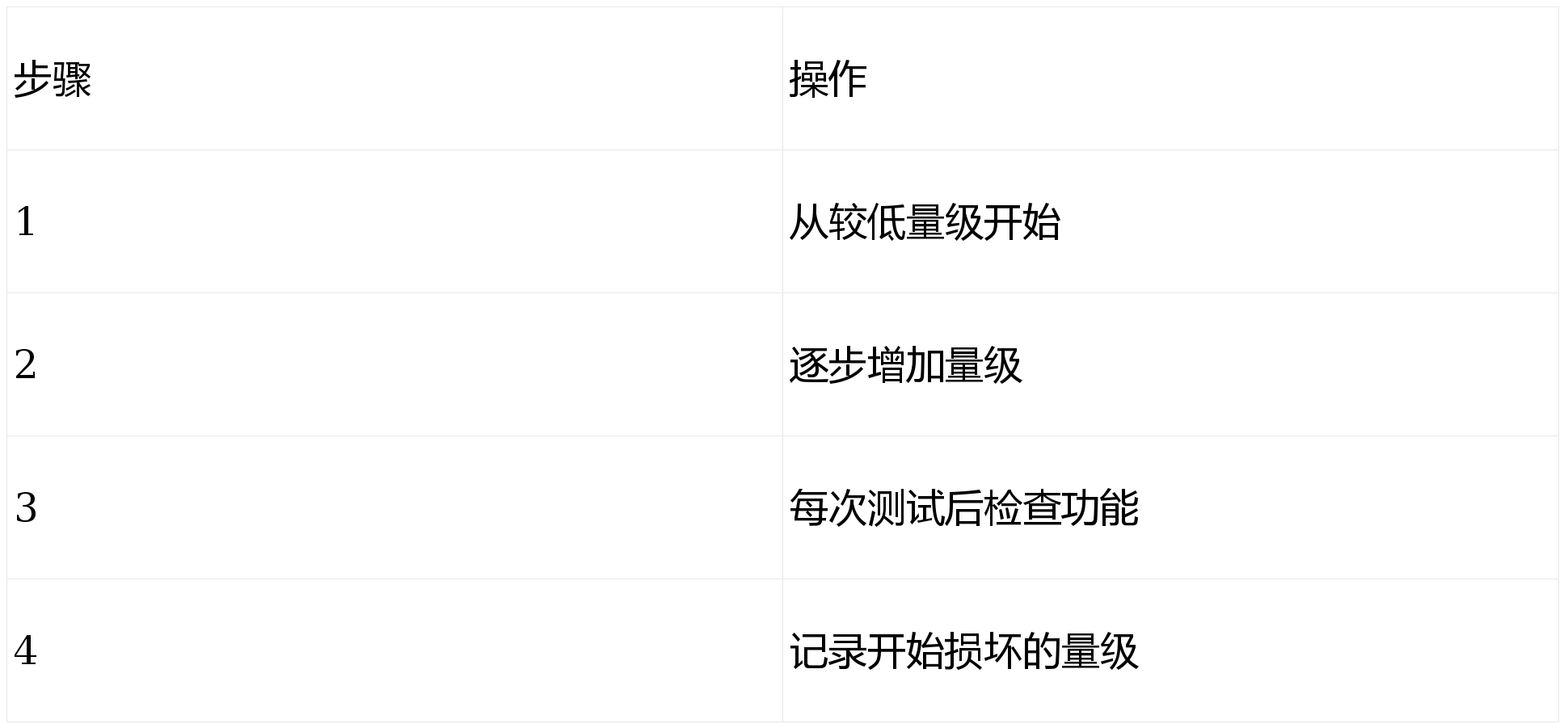

采用逐步增加冲击量级的方法，找到装备开始损坏的临界点。

应用：

• 确定设计极限
• 验证安全系数
• 故障复现

3.5 程序V：冲击响应谱合成

适用场景： 当已知真实冲击环境的冲击响应谱（SRS）时，用时域波形合成方法模拟该环境。

基本原理：

text

点击

点击

目标SRS

↓

波形合成算法（小波合成、滤波器组）

↓

时域波形

↓

冲击试验机

↓

实测SRS

↓

与目标SRS对比

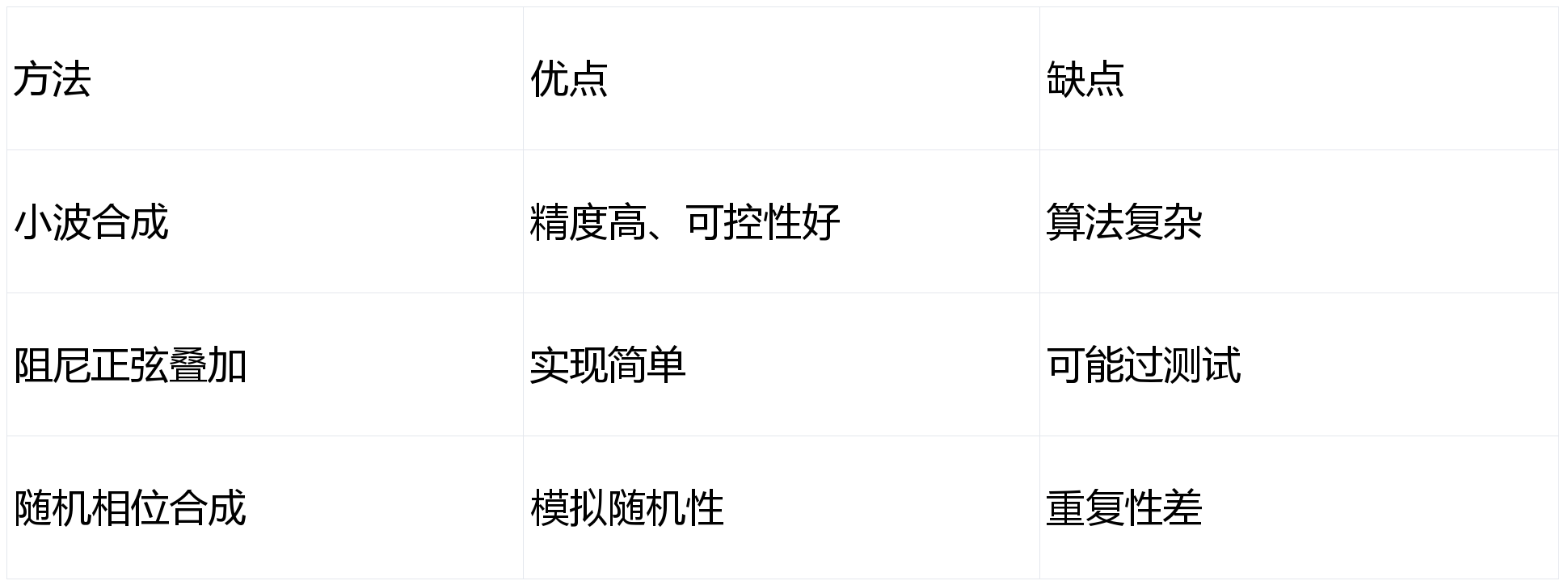

波形合成方法：

容差要求：

• 在主要频段内，实测SRS应在目标SRS的±3dB范围内
• 不得有显著欠测试频段
• 允许局部过测试，但需评估影响

3.6 程序VI：摆锤冲击

适用场景： 模拟车辆、舰船等平台受到的侧向冲击，如碰撞、靠泊等。

测试设备：

• 摆锤冲击试验机
• 摆锤质量和速度可调
• 冲击面符合要求

测试要求：

四、测试参数选择指南

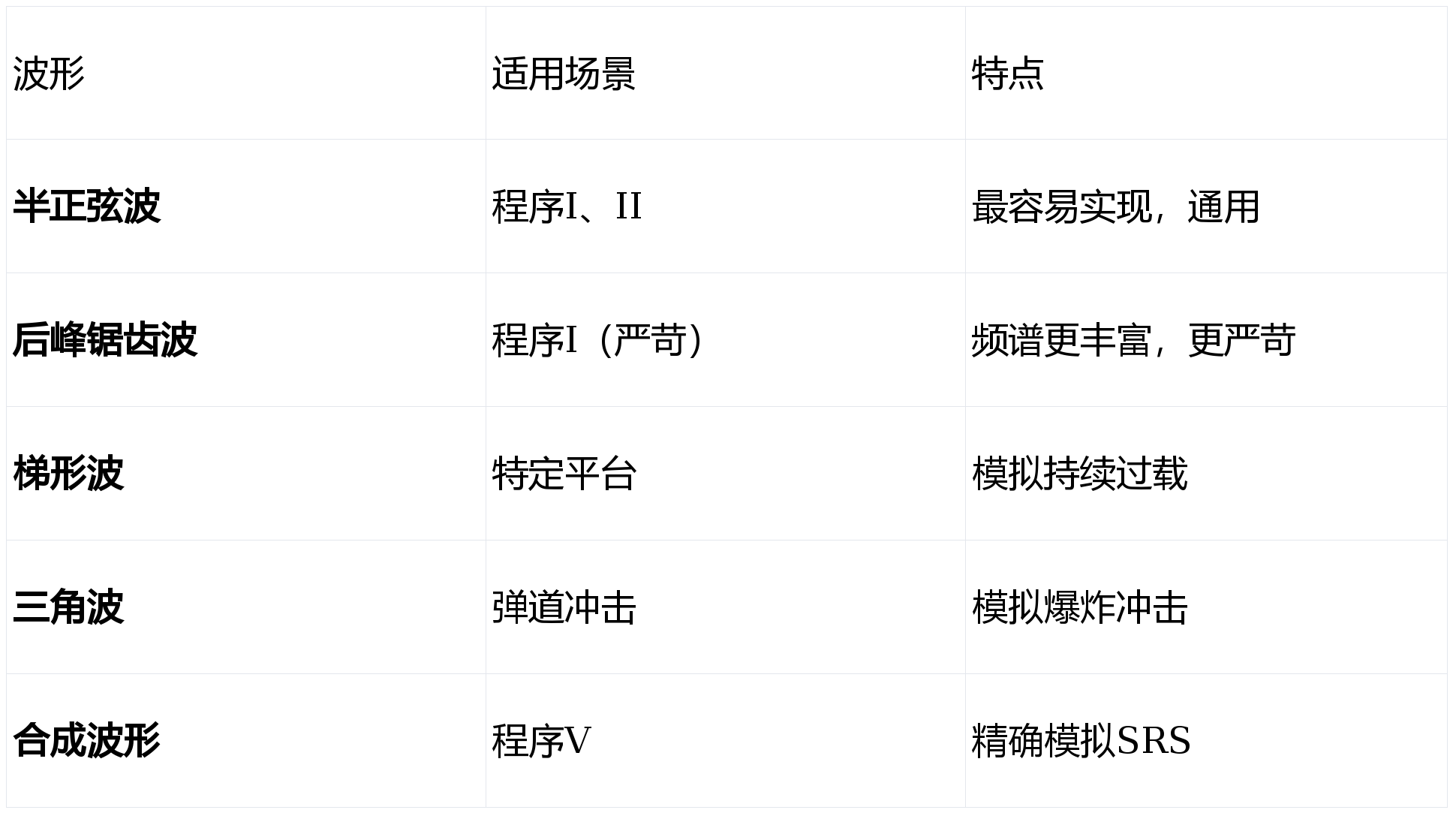

4.1 波形选择

4.2 脉冲宽度选择

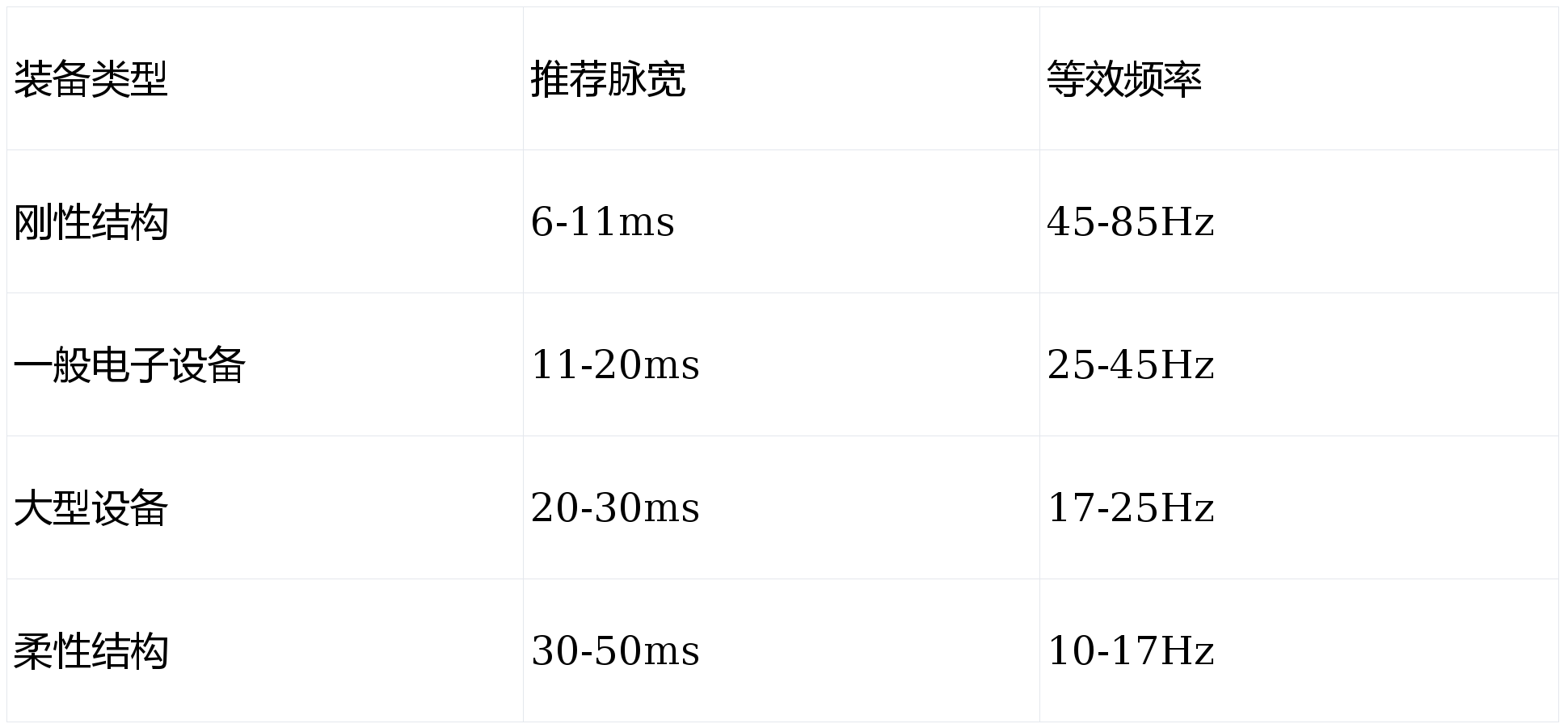

脉冲宽度决定了冲击能量的频率分布，应根据装备的响应特性选择：

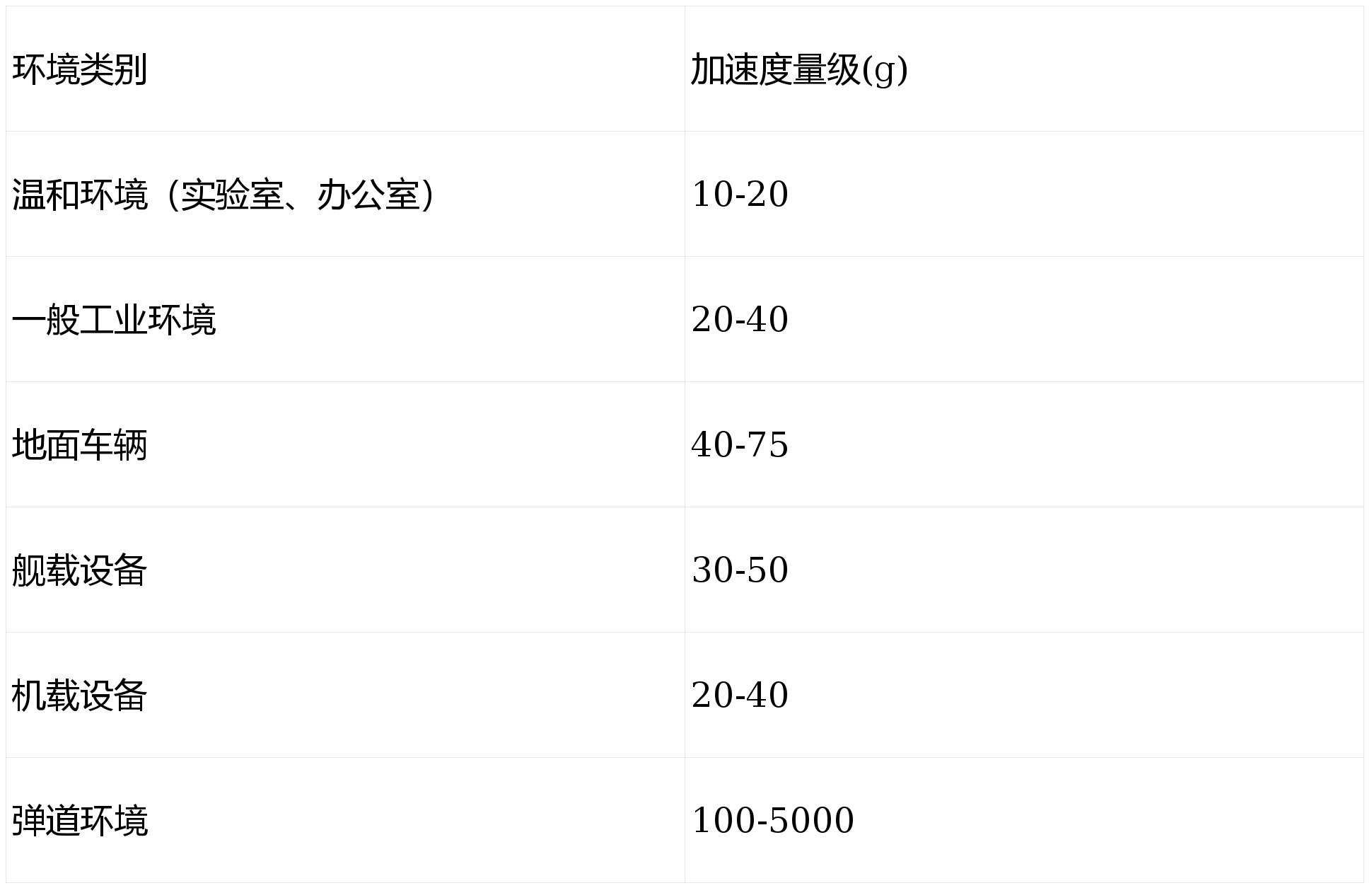

4.3 加速度量级选择

加速度量级应根据装备的安装位置和预期环境确定：

五、测试流程与操作要点

5.1 标准测试流程

text

点击

点击

测试前准备

↓

样品安装

↓

初始功能测试

↓

选择测试程序

↓

设置测试参数

↓

执行冲击测试

↓

中间检查

↓

完成所有方向

↓

最终功能测试

↓

数据分析与报告

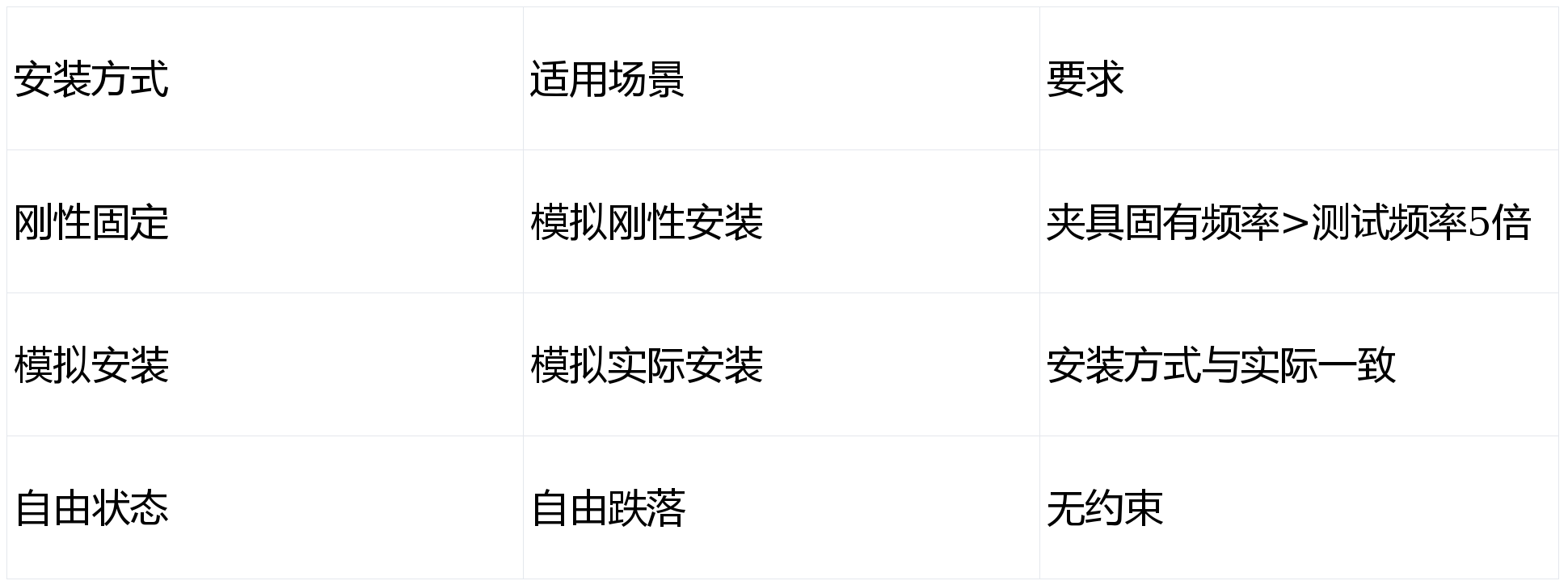

5.2 样品安装要求

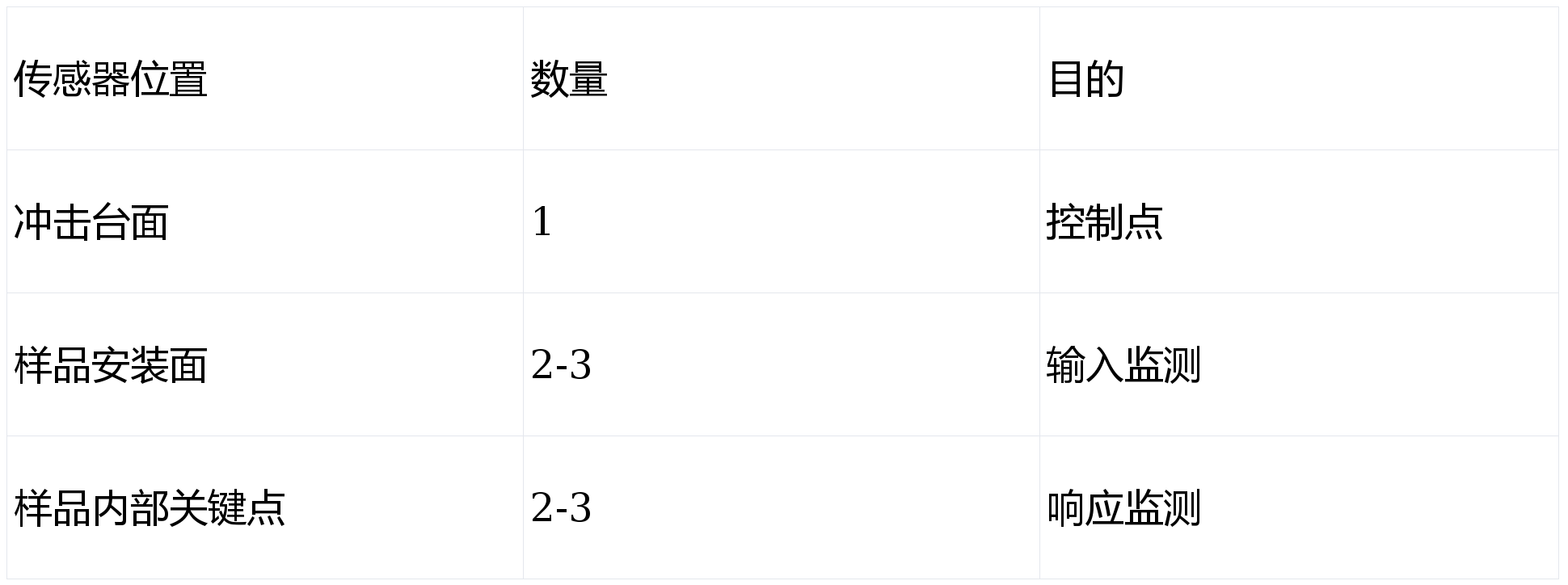

5.3 传感器布置

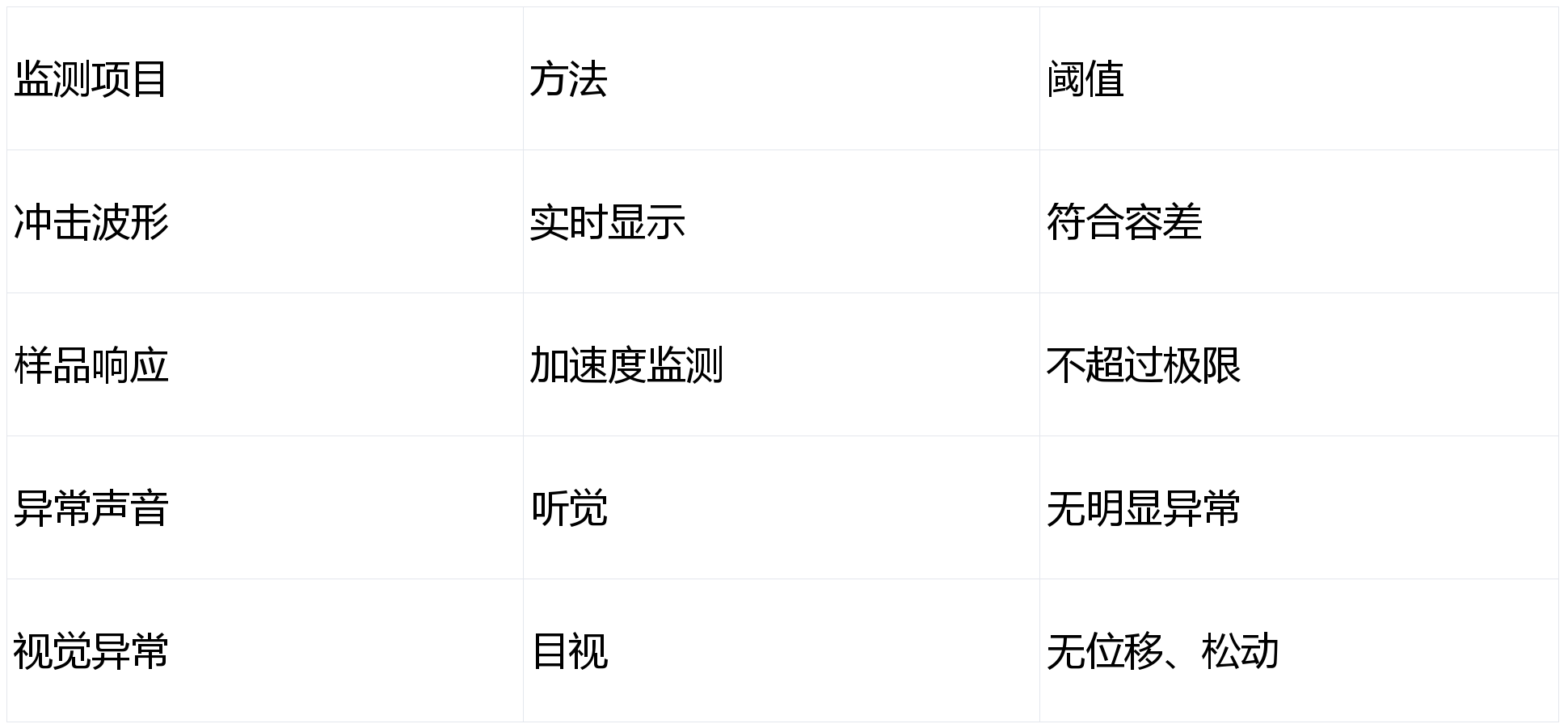

5.4 测试过程中的监测

六、结果判定与报告

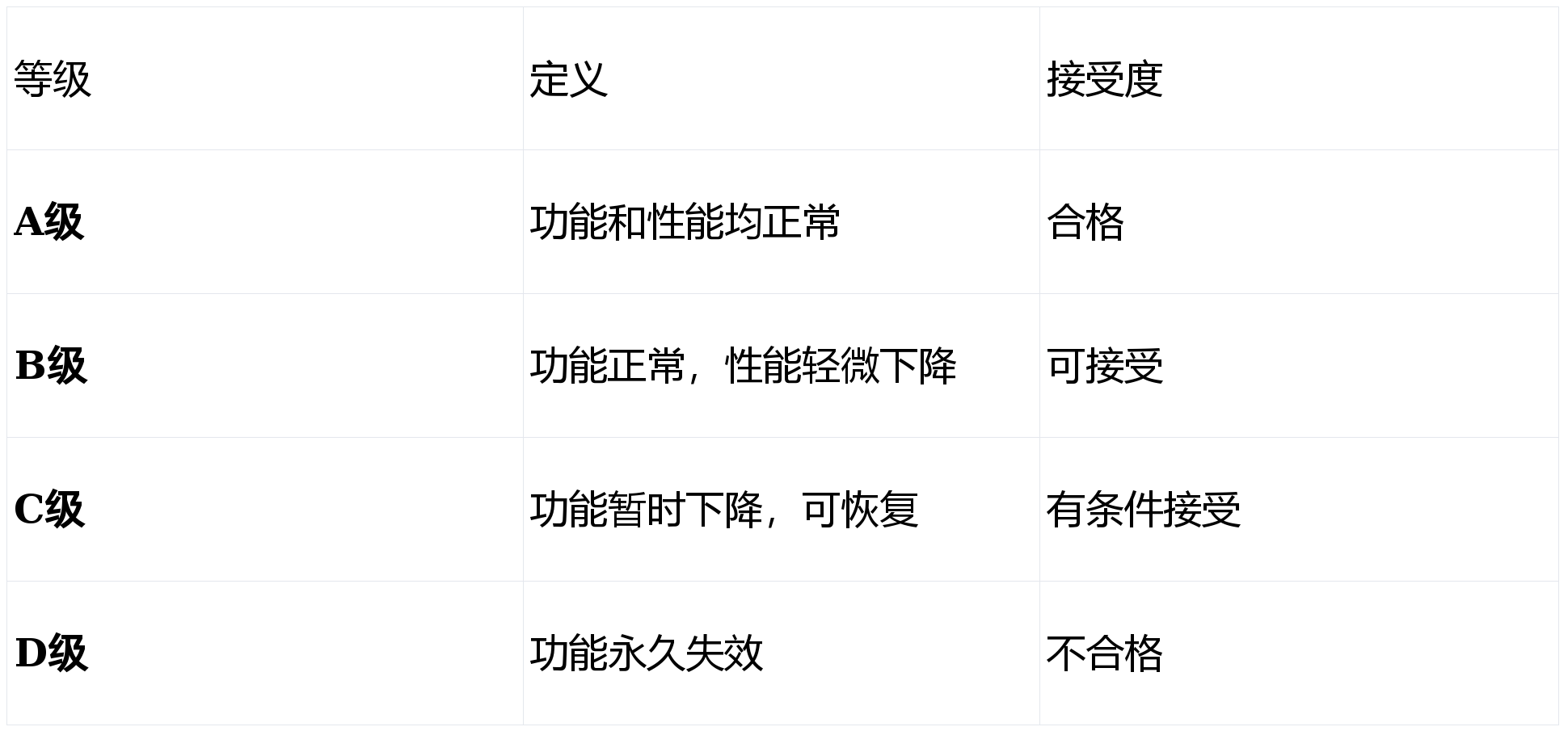

6.1 合格判定

根据测试目的和合同要求，冲击测试的合格判定通常包括：

6.2 失效分析

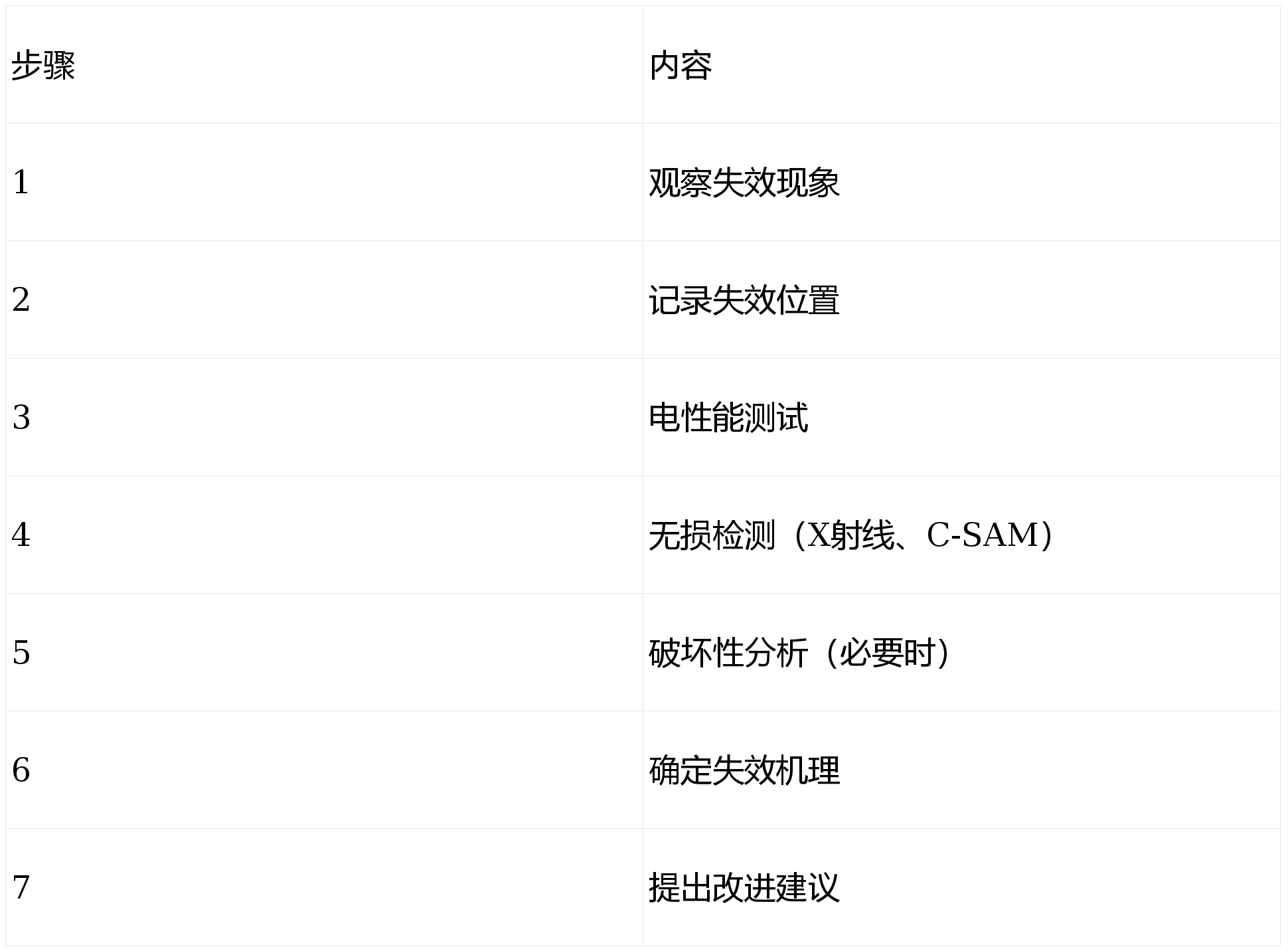

当测试中出现失效时，应进行系统的失效分析：

6.3 测试报告

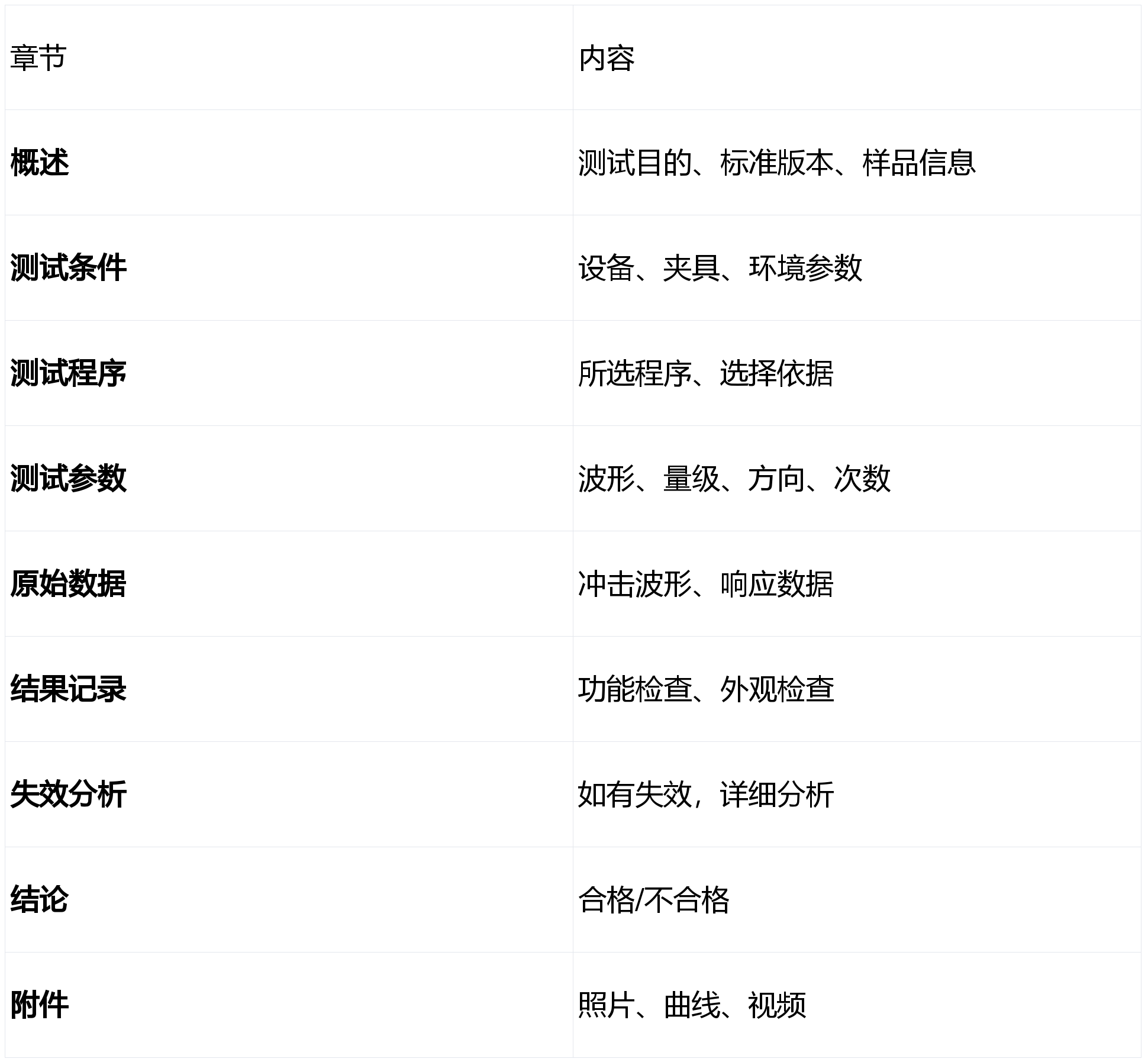

完整的冲击测试报告应包含：

七、实战应用案例

7.1 案例一：军用通信设备的程序选择

背景： 某军用通信设备将安装在装甲车辆上，需验证其抗冲击能力。

分析：

• 安装位置：装甲车辆内部
• 预期环境：路面冲击、爆炸冲击
• 关键性：任务关键装备

程序选择：

• 主程序：程序I（功能冲击），采用后峰锯齿波，50g/11ms
• 补充程序：程序V（冲击响应谱合成），模拟爆炸冲击

结果： 设备通过测试，满足车辆使用要求。

7.2 案例二：精密仪器的运输冲击验证

背景： 某精密仪器需通过空运部署，需验证其运输包装的有效性。

分析：

• 运输方式：空运+陆运
• 包装形式：专用运输箱
• 风险：装卸过程中的跌落

程序选择：

• 程序II（运输冲击）
• 自由跌落高度：根据重量确定为760mm
• 测试方向：底面、棱、角

结果： 包装有效保护仪器，通过测试。

八、常见问题与解决方案

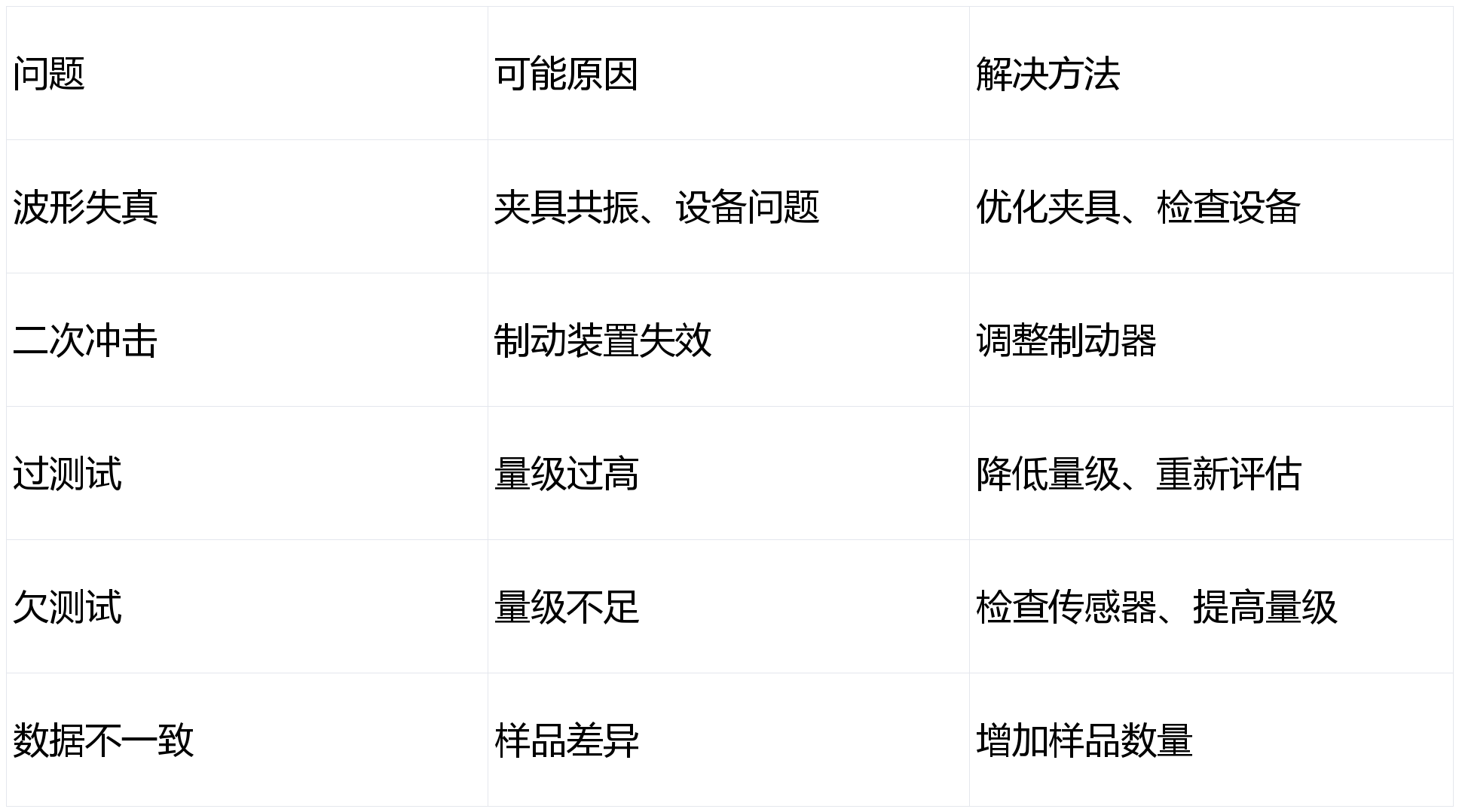

8.1 常见问题

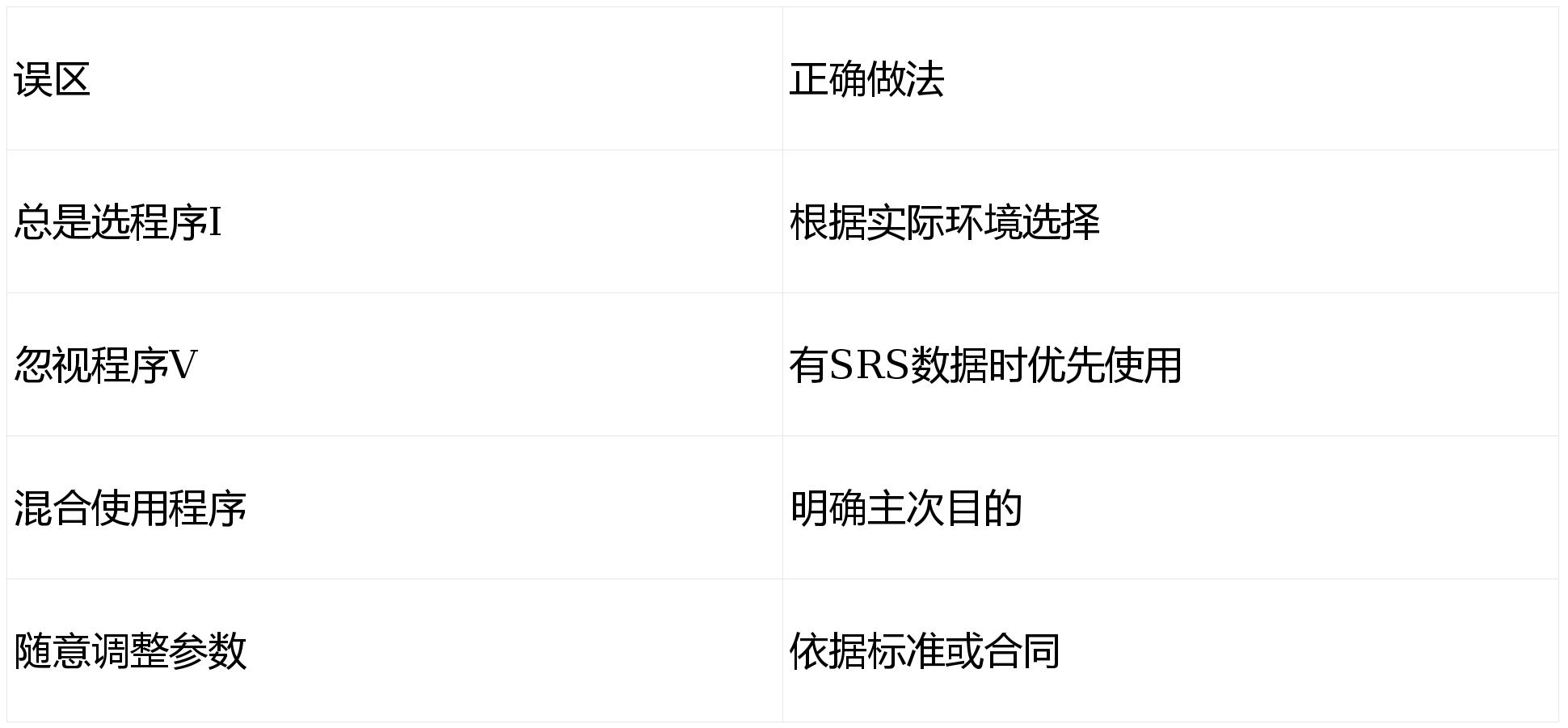

8.2 程序选择误区

九、小结

MIL-STD-810H Method 516.8提供了完整的冲击测试方法体系，正确选择测试程序是确保测试有效性的关键。

掌握Method 516.8的程序选择逻辑和实战应用方法，能够帮助您科学地验证装备的抗冲击能力，确保产品在各种严苛环境中可靠工作。
