一、 项目背景与核心痛点

某汽车零部件制造企业的一条自动化装配线，采用了西门子 S7-200 PLC（型号：CPU 226）作为核心控制单元，负责整条产线的逻辑控制与数据采集。随着企业数字化转型的深入，产线需要接入新的西门子 S7-1500 PLC进行协同控制，并通过上位机SCADA系统实现全流程监控。然而，S7-200 PLC原生支持PPI协议，不具备以太网接口，导致其无法直接与 S7-1500 PLC及以太网上位机进行数据交互，形成了严重的 “信息孤岛”。

具体痛点如下：

1.通讯协议不兼容：S7-200的PPI协议是私有协议，无法直接与支持Profinet/Modbus TCP的S7-1500 PLC通讯，产线协同控制无法实现。

2.数据采集与监控受限：无法将生产数据实时上传至以太网上位机，导致生产过程无法可视化，设备状态、产量、OEE等关键指标无法实时监控。

3.扩展成本高昂：若采用西门子官方的CP243-1以太网模块，不仅采购成本高，且配置复杂，对现场工程师的技术要求较高，同时与国产HMI的兼容性不佳。

二、解决方案

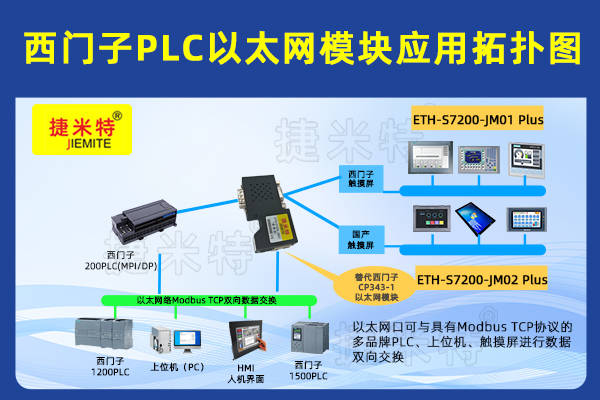

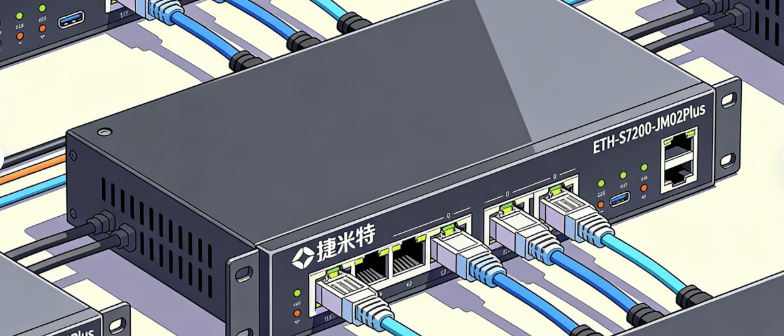

为解决上述问题，该企业引入了捷米特（JIEMITE）ETH-S7200-JM02 PLUS桥接型PPI以太网处理器，通过该模块实现S7-200 PLC与工业以太网的无缝对接。

核心功能与亮点

1.双网口设计，支持多设备接入：模块配备两个独立以太网口，可同时连接多台支持 Modbus TCP 协议的设备，如西门子 S7-1500 PLC、上位机（PC）、HMI 等，实现双向数据交换。

2.原生支持 Modbus TCP 协议：网口可直接作为 Modbus TCP 客户端或服务器，与其他品牌 PLC、上位机软件进行高速、稳定的数据通讯，无需额外编写复杂的协议转换程序。

3.顶端九针口适配国产屏：模块顶端的 DB9 接口完美适配国产触摸屏（如昆仑通态、威纶通等），通过 PPI 协议直接通讯，无需额外的转换模块，降低了系统集成成本。

4.即插即用，配置简单：提供图形化配置软件，支持一键扫描网络、快速配置通讯参数，现场工程师无需深厚的协议知识即可完成部署。

三、实施过程与效果对比

1.实施前

• 通讯方式：S7-200 PLC 仅通过 PPI 电缆与本地 HMI 通讯，数据无法上传至车间级以太网。
• 数据孤岛：S7-200 与 S7-1500 之间无法直接通讯，产线协同依赖人工干预，效率低下。
• 监控盲区：生产数据无法实时上传至 SCADA 系统，设备故障无法及时预警，导致停机时间长、维护成本高。

2.实施过程

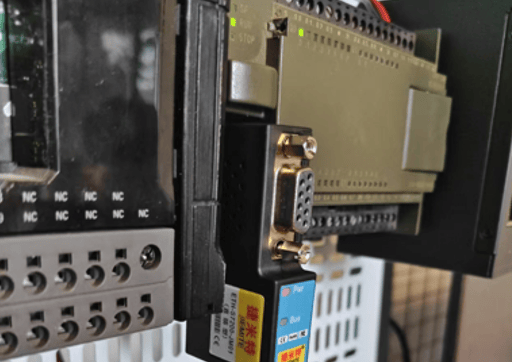

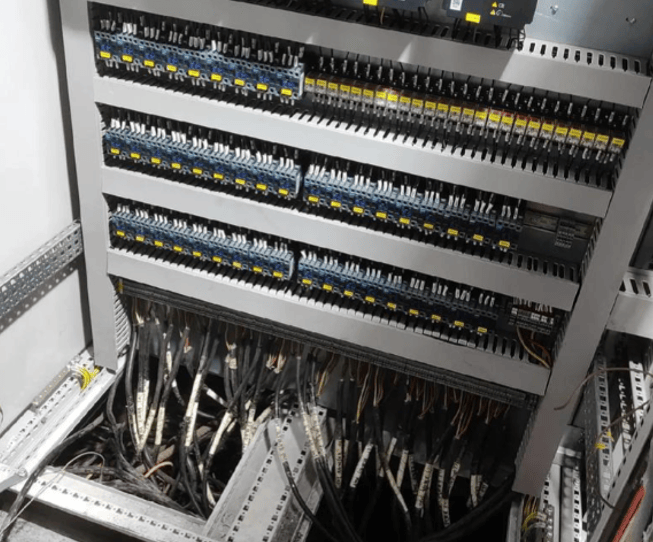

• 硬件连接：将捷米特ETH-S7200-JM02 PLUS模块的PPI口与西门子S7-200 PLC的RS485口连接，网口接入车间以太网交换机，顶端九针口连接国产触摸屏。
• 软件配置：通过捷米特配置软件，设置模块的IP地址、Modbus TCP通讯参数，映射S7-200的I/O区和数据区至 Modbus 寄存器。
• 系统联调：测试 S7-200 与 S7-1500 之间的数据交互，验证上位机SCADA 系统对S7-200 数据的采集与监控功能，确保所有设备通讯稳定。

3.实施后

• 无缝协同控制：S7-200 与 S7-1500 PLC通过Modbus TCP协议实现了实时数据交互，产线协同效率提升了30%。
• 全流程可视化：上位机 SCADA 系统成功采集到 S7-200 的生产数据，实现了设备状态、产量、OEE 等指标的实时监控，故障预警响应时间缩短至 5 分钟以内。
• 成本显著降低：相比西门子官方方案，捷米特模块的采购成本降低了 50% 以上，且配置简单，大幅减少了项目实施和维护的人力成本。

四、总结

捷米特ETH-S7200-JM02 PLUS以太网处理器，通过其强大的协议转换能力和灵活的接口设计，成功破解了西门子 S7-200 PLC 在工业以太网通讯中的壁垒。它不仅实现了S7-200与S7-1500 PLC、以太网上位机及国产触摸屏的无缝对接，还以其高性价比和易用性，为企业的数字化转型提供了高效、可靠的解决方案。该案例充分证明，在工业自动化领域，选择合适的第三方通讯模块，不仅能有效解决技术痛点，还能显著提升项目的经济效益和实施效率。
