在精密采样、基准分压、仪表信号调理电路中，厚膜电阻温漂大、普通金属膜精度不足，光颉 ARG 系列薄膜电阻是兼顾性价比与高精度的通用方案，ARG05BTC3001 作为该系列 0805 封装标杆型号，广泛用于工业、医疗、测量设备，本文从命名、工艺、参数、优势、应用全维度拆解这款精密薄膜电阻。

一、型号编码解读：一眼看懂 ARG05BTC3001 规格

光颉 ARG 系列编码分段定义，逐段拆解型号含义：

1. ARG：产品系列，通用型镍铬薄膜精密贴片电阻，对标高端 AR 系列，主打高性价比精密场景
2. 05：封装尺寸代码 = 0805（2.0×1.25mm），额定功率 125mW（1/8W）
3. B：精度等级代码，代表 ±0.1% 超高初始阻值精度
4. T：温度系数 TCR 等级，±25ppm/℃低温漂
5. C：标准电气规格、宽温版本（-55℃~+155℃）
6. 3001：阻值代码，标准四位数码标注，300×10¹ = 3000Ω=3kΩ

完整型号释义：0805 封装、3kΩ、±0.1% 精度、±25ppm/℃温漂、通用薄膜贴片电阻

二、核心电气与物理参数（ARG05BTC3001 官方标准）

基础电气指标

• 标称阻值：3kΩ
• 阻值精度：±0.1%（精密级，远优于常规厚膜 ±5%/±1%）
• 电阻温度系数 TCR：±25ppm/℃（温度每变化 1℃，阻值波动不超百万分之 25）
• 额定功率（70℃环境）：125mW（1/8W）
• 最大工作电压：150V；短时过载电压 300V
• 工作温度区间：-55℃ ~ +155℃，工业级宽温耐受
• 阻值覆盖能力：ARG 系列整体 1Ω~2.49MΩ，覆盖绝大多数精密电路需求

物理与工艺参数

• 封装：0805（2.0mm×1.25mm，厚度 0.5mm）标准 SMT 贴片，适配全自动贴片机
• 电阻膜层：真空溅射镍铬（NiCr）薄膜，区别于厚膜丝印工艺
• 结构分层：氧化铝陶瓷基板 + 镍铬电阻膜 + 多层电极阻挡层 + 环氧树脂保护层，防潮抗氧化
• 环保标准：无铅制程，完全符合 RoHS 环保认证
• 包装：标准卷带包装，180mm 卷盘，适配高速 SMT 产线

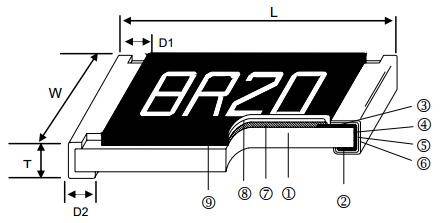

薄膜电阻内部分层结构图

三、镍铬薄膜工艺：ARG05BTC3001 性能核心来源

市面上贴片电阻分厚膜与薄膜两大类，二者性能差距是精密电路选型关键：

• 厚膜电阻（常规普通电阻）
• 采用浆料丝印烧结，膜层厚度微米级，膜层均匀度差；精度最低 ±1%，温漂普遍 100~300ppm/℃，温度升高阻值漂移明显，仅适合普通限流、上拉电路，无法用于测量基准。
• 光颉 ARG 薄膜电阻（ARG05BTC3001 工艺）
• 真空溅射工艺：高纯度镍铬合金在高真空环境均匀沉积在陶瓷基板，膜层仅纳米级，厚度一致性极高；
• 激光精密修调：镀膜后激光蚀刻微调阻值，精准控制误差至 ±0.1% 以内；
• 低噪声、低电压系数：膜层致密均匀，电流通过时热噪声极小，适合微弱模拟信号；
• 长期稳定性：高温老化、湿热环境下阻值年漂移远低于厚膜，设备长期运行无精度衰减。

四、ARG05BTC3001 五大核心优势

1. 超高精度 + 低温漂，消除温度测量误差

±0.1% 初始精度 + 25ppm/℃温漂组合，在 - 55~155℃全温区间，阻值最大偏差可控，是电压基准、电流采样电路的基础保障。工业设备昼夜温差、仪器内部升温不会造成测量数据失真。

2. 宽温工业级耐受，适配严苛工况

极限低温 - 55℃、高温 155℃稳定工作，对比消费级电阻最高 125℃上限，可用于户外工控、车载辅助电路、高温电源模块等场景。

3. 低噪声、优良高频特性

镍铬薄膜寄生电感、寄生电容极低，交流 / 微弱模拟信号回路无额外干扰，万用表、传感器信号调理、仪表放大电路优先选用。

4. 高性价比精密方案

光颉 ARG 定位通用精密薄膜，性能接近高端 AR 系列，成本大幅降低；相比进口氮化钽薄膜电阻，大幅压缩物料成本，批量量产优势明显。

5. 标准化 SMT 兼容，量产落地简单

0805 通用封装，市面上所有贴片机、回流焊炉完美适配，无需调整产线；多层电极结构耐多次回流焊，不易脱层、开裂，贴片良率高。

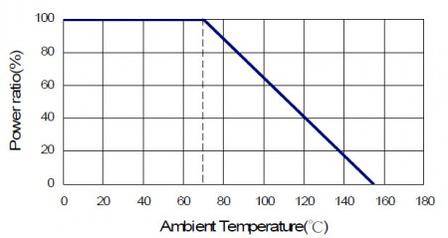

ARG系列功率降额曲线

五、ARG05BTC3001 典型应用场景

基于 3kΩ 阻值、0.1% 精密特性，该型号集中用于对数值准确性敏感的电路：

1. 测试测量仪器
2. 数字万用表、信号发生器、示波器内部基准分压、采样电阻，保证测量读数精准。
3. 医疗电子设备
4. 血氧仪、心电监测、小型诊断仪器信号采集回路，低噪声、高稳定保障生理信号采集真实。
5. 工业自动化控制
6. PLC、伺服驱动器、传感器变送模块，温度 / 压力信号调理，应对车间温差、设备持续发热环境。
7. 电源与储能辅助电路
8. DC-DC 反馈分压、锂电池保护板电压采样、充电均衡检测，精准管控输出电压、电池压差。
9. 通信与智能终端
10. 工业网关、GPS 模块、高精度温控主板基准电阻，小型 0805 封装适配高密度 PCB 布局Viking Tec...

六、选型对比：什么时候选 ARG05BTC3001，什么时候换其他型号？

优先选用 ARG05BTC3001

• 电路要求精度≤0.1%，温漂≤25ppm/℃；
• 工作环境温度跨度大（-40℃以上高温、低温户外设备）；
• 微弱模拟信号、电压基准、电流采样回路；
• 希望平衡精密性能与物料成本，不需要车规极致可靠性。

备选型号参考

1. 更高稳定需求（±5~10ppm/℃）：光颉 AR 系列高端薄膜；
2. 车规 AEC-Q200 认证：光颉 AT/ART 车规薄膜电阻；
3. 超高频射频场景：ARF 高频薄膜电阻；
4. 大功率需求：1206/2512 大封装 ARG 薄膜电阻。

七、使用注意事项

1. 功率降额规范：环境温度超过 70℃后，需按照降额曲线降低实际负载功率，155℃时功率降为 0；
2. 焊接工艺：标准无铅回流焊，峰值温度不超 260℃，长时间高温会加速膜层老化，增大温漂；
3. 潮湿存储：长期库存建议密封防潮，开封后尽快贴片，避免水汽侵入保护层；
4. 高压使用：工作电压不超过 150V，高压回路优先选用高压专用薄膜电阻。

总结

ARG05BTC3001 是光颉 ARG 系列极具代表性的通用精密薄膜电阻，0805 封装、3kΩ 标准阻值，凭借 ±0.1% 高精度、±25ppm/℃低温漂、-55~155℃宽温特性，解决了普通厚膜电阻精度不足、温漂过大的痛点。兼顾量产适配性与成本优势，是工业测量、医疗仪器、精密电源基准电路中，高性价比的标准精密电阻选型方案。
