概述

此篇文章主要描述 ESP32-CAM硬件上的软件开发部分;

功能点

• 采集视频数据,并通过UDP协议上传到服务器功能;
• 接收emqx的topic消息,动态调整 视频帧 获取及发送频率;
• WIFI连接成功 通过闪光灯提示;
• 通过watch dog 实现当程序宕机或假死自动重启;

使用技术

• 语言:python
• 软件或框架:micropython+umqtt(MQTT协议的实现)
• IDE(代码编译器): Thonny+Pycharm
• 应用层协议:MQTT
• 传输层协议:TCP,UDP
• 硬件:ESP32-CAM开发套件

准备工作

Thonny相关

概念

• 固件: 指写入到硬件中的程序,写入后就被固定,无法更改,除非重新写入新的固件; 固件被存储在硬件的内存中,包括后续的python脚本,注意文件大小不能超过内存限制;
• 固件和软件区别之一:软件是运行在操作系统之上,固件运行在硬件之上,如BIOS系统;

硬件开发流程

• 先为 硬件准备好运行环境,这里选择micropython语言作为运行环境,则先通过thonny安装对应固件即可; 固件地址请 点击链接 进行下载;
• 然后 开始写python脚本,通过 thonny将脚本在硬件上执行即可;
• 如上两步请 点击链接 按照教程即可完成;

MicroPython知识点

• 在固件安装到硬件后,通过thonny能看到 硬件上有个boot.py文件,此文件是 硬件通电后自动执行,也就是 程序的入口文件,其他的python脚本,只要在此文件中加入import语句 即可 通电自动执行; 注意在脚本功能完善后,再加入到此文件,否则要是脚本执行异常,可能导致连接thonny可能失败,需要 重新刷固件,较麻烦
• WDT: 俗称 看门狗,要在规定时间内喂狗,否则系统会自动重启;作用是 防止程序运行崩溃后,无法自启;
• umqtt: 是mqtt协议在MicroPython上的实现库; 这里主要用来连接到实现mqtt协议的emqx软件服务,然后尝试接收消息,再执行回调函数;
• camera:此库是摄像头操作的库,暂未找到相关文档链接;
• MicroPython基础知识中文版,基本语法和python3相同,只是标准库有所不同,如 json库,这里是ujson;
• MicroPython对应的ESP32开发板的相关知识
• micropython在开发时需要的第三方库(就是python包或脚本) 可以网上寻找,然后上传到硬件中即可使用,如 umqtt;

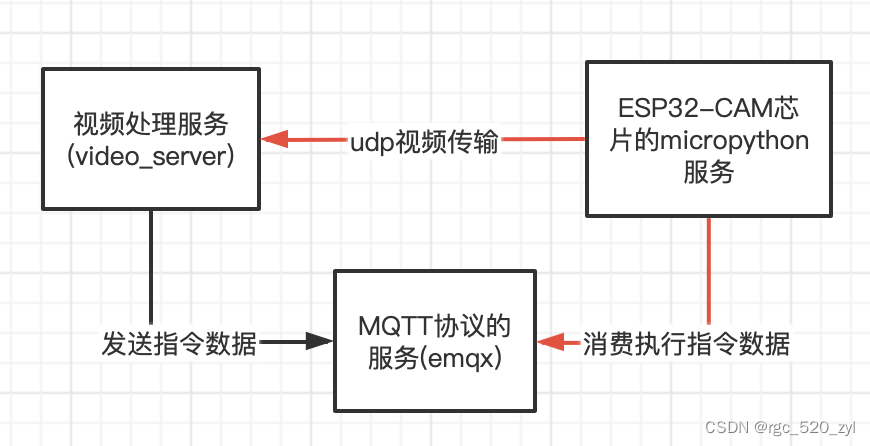

系统设计

概念

• 视频流传输:视频是由一帧一帧的图片组成,所以 这里的视频流传输其实就是 摄像头捕捉图片然后传输图片;到 服务端后再处理转为视频进行磁盘存储;

硬件的数据流处理

主要代码部分

cam_send.py

import socket
import timeimport camera
import esp32
import network
from machine import WDTfrom flash_light import control_flash
from log_action import LogWriter
from umqtt.simple import MQTTClientRobustlog = LogWriter()class CamSend:def __init__(self, wifi_name, wifi_password, udp_server_ip, udp_server_port, mqtt_server, mqtt_port, mqtt_user,mqtt_password):""":param wifi_name::param wifi_password::param udp_server_ip::param udp_server_port::param mqtt_server::param mqtt_port::param mqtt_user::param mqtt_password:"""# wifi配置self.wifi_name = wifi_nameself.wifi_password = wifi_password# udp传输图片配置self.udp_server_ip = udp_server_ipself.udp_server_port = udp_server_port# mqtt配置self.mqtt_server = mqtt_serverself.mqtt_port = mqtt_portself.mqtt_user = mqtt_userself.mqtt_password = mqtt_password# 发送图片间隔时间self.send_img_sleep_time = 0.1# mqtt订阅的topicself.topic = b"camera_frq"def mqtt_client_init(self):"""mqtt客户端初始化,连接到mqtt服务器:return:"""log.info("尝试连接mqtt")self.mqtt_client = MQTTClientRobust("camera_client", self.mqtt_server, self.mqtt_port, self.mqtt_user,self.mqtt_password)self.mqtt_client.set_callback(self.topic_subscribe)self.mqtt_client.connect(False)log.info("连接成功")self.mqtt_client.subscribe(self.topic)def connect_wifi(self):"""连接wifi,注意只能连接2.4G HZ的wifi,否则会卡住,且需要拔插操作才能重新操作:return:"""log.info('连接wifi')wlan = network.WLAN(network.STA_IF)wlan.active(True)is_connected = wlan.isconnected()if not is_connected:log.info('尚未连接wifi,现在尝试连接...')# connect函数是异步的,所以要手动的等待一段时间wlan.connect(self.wifi_name, self.wifi_password)time.sleep(5)# 循环3次,失败后不再连接,并报错count = 0while not wlan.isconnected():control_flash(0.5)count += 1log.info(f"尝试连接第{count}次")time.sleep(1)if count > 1:control_flash(0.1)raise Exception("wifi 连接失败,请检测修改")control_flash(1)log.info('连接wifi成功!')def topic_subscribe(self, topic, msg):"""消息订阅处理函数:param topic::param msg::return:"""if topic != self.topic:return# 摄像头发送图片频率 0:高 1:低if int(msg) == 1:log.info("图片发送频率降低")self.send_img_sleep_time = 0.5else:log.info("图片发送频率提高")self.send_img_sleep_time = 0.1def camera_init(self):"""摄像头初始化:return:"""log.info("摄像头初始化...")try:camera.init(0, format=camera.JPEG)except Exception:camera.deinit()camera.init(0, format=camera.JPEG)def camera_config(self):"""摄像头参数配置:return:"""log.info("摄像头参数配置")# 上翻下翻camera.flip(0)# 左/右camera.mirror(1)# 分辨率camera.framesize(camera.FRAME_HVGA)  # 像素水平:480*320# camera.framesize(camera.FRAME_VGA) # 像素水平:640*480# camera.framesize(camera.FRAME_SVGA)  # 像素水平:800*600# 选项如下：# FRAME_96X96 FRAME_QQVGA FRAME_QCIF FRAME_HQVGA FRAME_240X240# FRAME_QVGA FRAME_CIF FRAME_HVGA FRAME_VGA FRAME_SVGA# FRAME_XGA FRAME_HD FRAME_SXGA FRAME_UXGA FRAME_FHD# FRAME_P_HD FRAME_P_3MP FRAME_QXGA FRAME_QHD FRAME_WQXGA# FRAME_P_FHD FRAME_QSXGA# 有关详细信息，请查看此链接：https://bit.ly/2YOzizz# 特效camera.speffect(camera.EFFECT_NONE)# 选项如下：# 效果\无（默认）效果\负效果\ BW效果\红色效果\绿色效果\蓝色效果\复古效果# EFFECT_NONE (default) EFFECT_NEG \EFFECT_BW\ EFFECT_RED\ EFFECT_GREEN\ EFFECT_BLUE\ EFFECT_RETRO# 白平衡camera.whitebalance(camera.WB_HOME)# 选项如下：# WB_NONE (default) WB_SUNNY WB_CLOUDY WB_OFFICE WB_HOME# 饱和camera.saturation(0)# -2,2（默认为0）. -2灰度# -2,2 (default 0). -2 grayscale# 亮度camera.brightness(0)# -2,2（默认为0）. 2亮度# -2,2 (default 0). 2 brightness# 对比度camera.contrast(0)# -2,2（默认为0）.2高对比度# -2,2 (default 0). 2 highcontrast# 质量camera.quality(2)# 10-63数字越小质量越高def udp_init(self):"""UDP连接创建对应socket:return:"""log.info("UDP连接创建对应socket")self.udp_client = socket.socket(socket.AF_INET, socket.SOCK_DGRAM, 0)def send_data(self):"""图片数据通过udp协议发送给服务器:return:"""log.info("开始发送数据")try:count = 0while True:self.mqtt_client.check_msg()# Then need to sleepcount += 1# 每隔100s查看一下温度if count == 100:# 读取 MCU(微控制器)温度temperature = esp32.raw_temperature()# 华氏温度 对 摄氏度换算公式: (华氏温度-32)/1.8log.info(f"MCU温度:{round((int(temperature) - 32) / 1.8, 2)}°C")count = 0# 获取图像数据buf = camera.capture()# 向服务器发送图像数据self.udp_client.sendto(b'cameraSend' + buf, (self.udp_server_ip, self.udp_server_port))# 根据实际情况调节摄像头发送图片频率,节约资源time.sleep(self.send_img_sleep_time)# 给看门狗喂食self.wdt.feed()except:passfinally:camera.deinit()def run(self):"""程序运行:return:"""# 开门狗,设置10s不喂食,就停止服务,防止服务假死等情况self.wdt = WDT(timeout=10000)self.connect_wifi()self.mqtt_client_init()self.camera_init()self.camera_config()self.udp_init()self.send_data()

flash_light.py

# -*- coding: utf-8 -*-
# """
#
# All rights reserved
# create time '2022/11/24 11:31'
## """
import timefrom machine import Pindef control_flash(times=1):"""闪光灯:param times:闪烁时长(s):return:"""# 控制闪光灯pin33 = Pin(4, Pin.OUT)time.sleep(times)print("设置值为1")pin33.value(1)time.sleep(times)print("设置值为0")pin33.value(0)time.sleep(times)

项目代码地址

video_hardware_script 点击链接

硬件通电即用方式

• 使用Thonny连接硬件后,硬件端的micropython会默认给出一个boot.py文件,将需要执行的入口脚本导入到此文件即可;

相关链接:

• 基于ESP8266的MicroPython连接MQTT服务器
• micropython-lib
