前言

本篇介绍Logging系统。

1. 概述

许多大型系统都会提供一种基于控制台的消息记录功能，用来向用户即时地反馈程序执行情况。ns-3也不例外。ns-3提供了一种可选的、多等级的消息记录功能—Logging系统。Logging功能可以被完全禁用，可以逐个组件启用，也可以全局启用。Logging系统还可以选择所记录消息的详细程度（verbosity level）或严重程度（severity level），以及为消息添加不同的前缀（prefix）。因此，Logging系统提供了一种非常灵活且功能强大，但使用相对简单的消息记录功能 [1] [2]。

需要说明的是，Logging系统在ns-3中主要用于：一是通过输出网络组件内部模块执行过程方便用户理解；二是通过输出简单的调试信息方便用户调试，而非收集仿真数据 [3]。ns-3提供了一种收集仿真数据的通用机制—Tracing系统，这是我们收集仿真数据的首选 [2]。

2. 基本概念

上面提到，Logging系统提供了一种非常灵活的消息记录功能，不仅可以逐个组件地启用Logging功能，还可以选择所记录消息的详细程度或严重程度，并为消息添加不同的前缀。

因此，在介绍如何使用Logging系统之前，在这一节，我们先介绍日志组件（Log Component）、控制日志输出的详细程度或严重程度选项以及前缀选项等基本概念。

2.1 日志组件

日志组件是Logging系统的最小管理单位。通俗地说，一个日志组件就是指一个C++源代码文件。通过日志组件，Logging系统就可以把信息输出控制精确到某一个C++文件 [1] [4]。

而要把一个C++文件添加为日志组件也很容易，只要在C++文件开头在ns3名字空间范围内使用NS_LOG_COMPONENT_DEFINE宏注册即可。日志组件名必须是全局唯一的（通常基于文件名或文件中定义的类的名）。

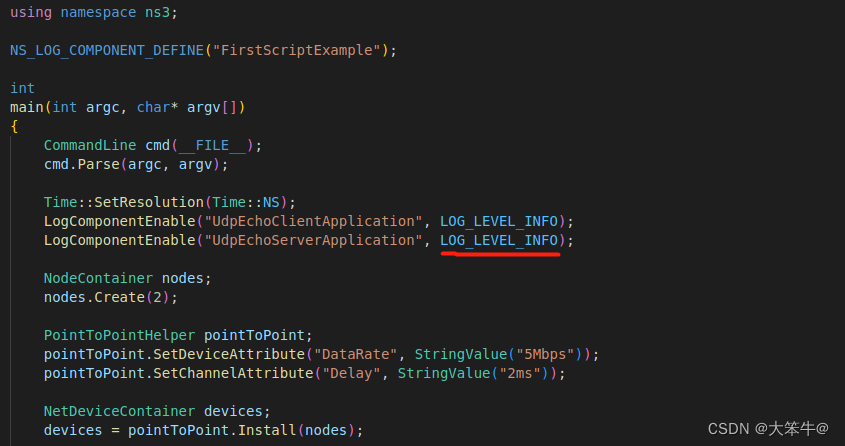

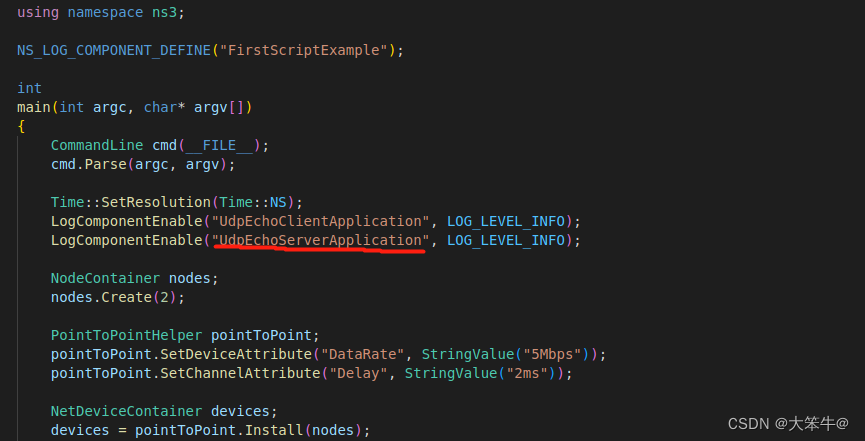

例如，在first.cc中LogComponentEnable()中的第一个参数即是日志组件名（关于LogComponentEnable函数我们会在后面再介绍），如下图所示：

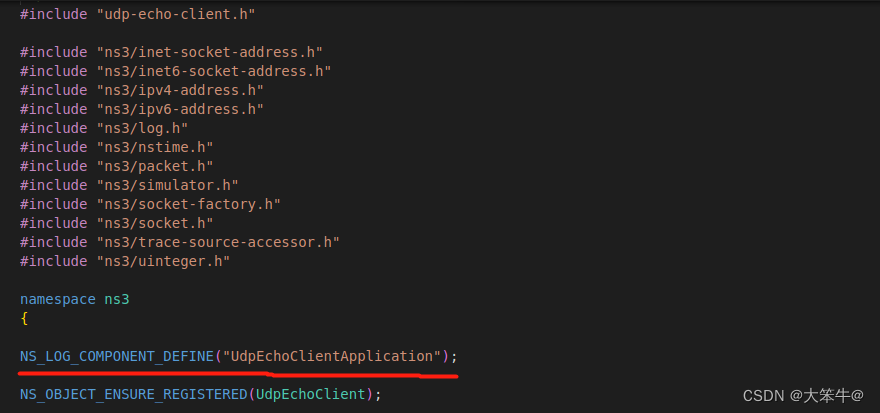

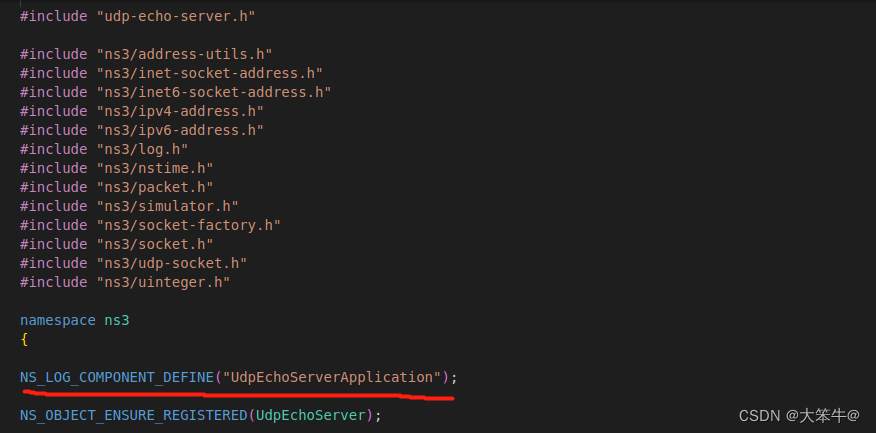

UdpEchoClinetApplication日志组件和UdpEchoServerApplication日志组件代表的分别是udp-echo-client.cc文件和udp-echo-server.cc文件，是在各自文件开头在ns3名字空间范围内使用NS_LOG_COMPONENT_DEFINE宏注册的，如下图所示：

2.2 日志详细程度（严重程度）选项

上面说过，通过日志组件，Logging系统可以把信息输出控制精确到某一个C++文件。而通过日志详细程度（或严重程度）选项，Logging系统可以进一步把信息输出控制精确到某一个C++文件的某一层级。

ns-3中，Logging系统通常提供了7个日志详细程度（或严重程度）选项，输出信息的详细程度由低到高（即输出信息由少到多）或者说信息的严重程度由高到低依次为 [1]：

• LOG_ERROR：记录错误信息（关联的宏为：NS_LOG_ERROR）
• LOG_WARN：记录警告信息（关联的宏为：NS_LOG_WARN）
• LOG_DEBUG：记录相对罕见、特别的调试消息（关联的宏为：NS_LOG_DEBUG）
• LOG_INFO：记录程序进程相关的信息（关联的宏为：NS_LOG_INFO）
• LOG_FUNCTION：记录描述每个调用函数的消息（关联的宏为：NS_LOG_FUNCTION和NS_LOG_FUNCTION_NOARGS）
• LOG_LOGIC：记录函数内部逻辑流信息（关联的宏为：NS_LOG_LOGIC）
• LOG_ALL：记录上述所有信息（无关联的宏）

注释：

实际上，ns-3在src/core/model/log.h中还定义了一个日志等级LOG_NONE，其不会记录任何信息。

我们还是以first.cc为例，LogComponentEnable()中的第二个参数是日志详细程度（严重程度）选项，如下图所示：

需要注意的是，除了LOG_ALL之外，其余6个日志详细程度（或严重程度）选项只能控制其所关联的宏中所输出的信息的输出。例如，LOG_INFO等级只能控制指定日志组件中所有NS_LOG_INFO宏所输出的信息的输出。

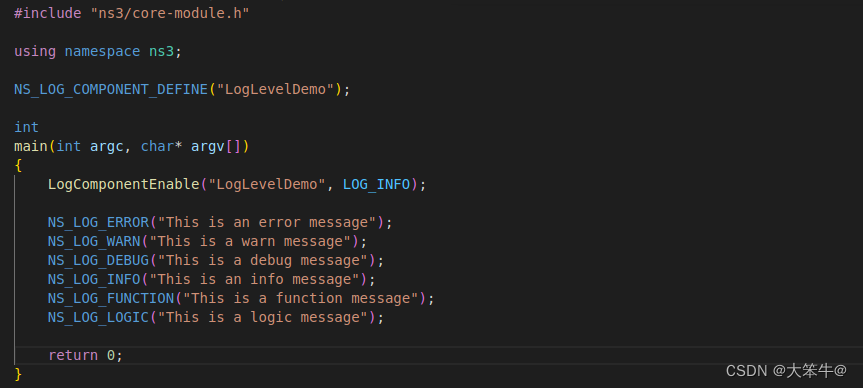

为了更加直观地说明这一点，我们看一下下面这个我们自己编写的log-level-demo.cc示例脚本，同时顺便回顾和实战上面介绍的日志组件相关知识：

首先，我们在文件开头的ns3名字空间范围内使用NS_LOG_COMPONENT_DEFINE宏将该文件注册为一个名为“LogLevelDemo”的日志组件。

接着，我们在main函数中使用LogComponentEnable函数启用了LogLevelDemo日志组件，并将日志详细程度（或严重程度）选项设置为LOG_INFO（关于LogComponentEnable函数的使用，我们稍后再详细介绍）。

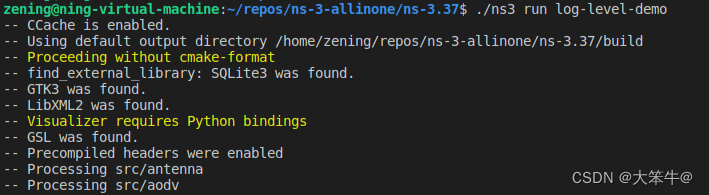

然后，我们在ns-3.37目录下，在终端中使用./ns3编译运行该脚本（log-level-demo.cc文件需放在ns-3.37/scratch目录下）：

第一次编译运行log-level-demo.cc文件时会先自动进行默认配置。

结果如下：

我们可以看到，只有NS_LOG_INFO宏中的信息被输出。

我们可以修改LogComponentEnable的日志详细程度（或严重程度）选项为LOG_DEBUG，再次使用./ns3编译运行该脚本，结果如下：

我们可以看到，只有NS_LOG_DEBUG宏中的信息被输出。

注释：

• 如果按照上述步骤操作没有信息被输出，可以检查一下配置选项（./ns3 show profile）：

如果配置选项为optimized，则不会有信息被输出。因为日志声明在optimized配置下不会被编译 [1]。

• 实际上，上述日志等级并没有一个非常严格的界限划分（依赖于关联的NS_LOG_TYPE宏的使用），因此有时候阅读C++源码是在所难免的 [4]。

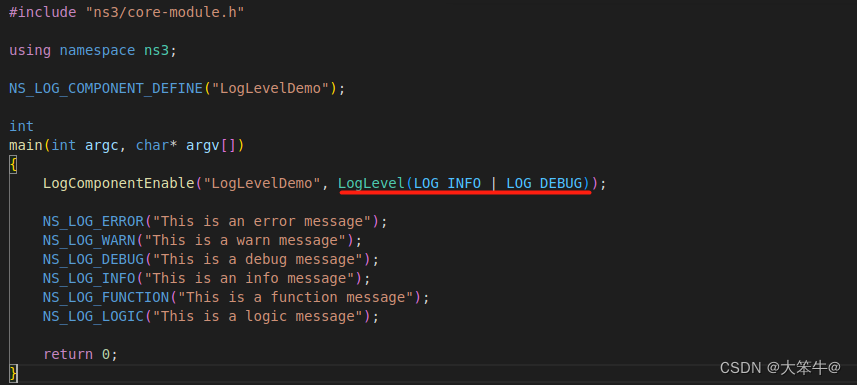

如果我们希望同时输出NS_LOG_INFO宏和NS_LOG_DEBUG宏中的信息，那么我们可以这样：

再次使用./ns3编译运行该脚本，结果如下：

NS_LOG_INFO宏和NS_LOG_DEBUG宏中的信息都被输出了！

有时候，我们想把某一详细程度（或严重程度）及更低详细程度（或更高严重程度）的信息一并输出。例如，我们想同时输出LOG_INFO及更低详细程度（或更高严重程度）的信息。如果像上面一样显式指定的话会比较繁琐，因此Logging系统针对每个LOG_TYPE（LOG_NONE除外）还定义了一个对应的LOG_LEVEL_TYPE，可以输出LOG_TYPE及更低详细程度（或更高严重程度）的信息 [1]：

• LOG_LEVEL_ERROR
• LOG_LEVEL_WARN
• LOG_LEVEL_DEBUG
• LOG_LEVEL_INFO
• LOG_LEVEL_FUNCTION
• LOG_LEVEL_LOGIC
• LOG_LEVEL_ALL / LOG_ALL

注释：

实际上，LOG_LEVEL_ERROR和LOG_ERROR是一样的，因为他们都只显示自己层级的日志；LOG_LEVEL_ALL和LOG_ALL也是是一致的，因为他们都显示所有层级的日志。

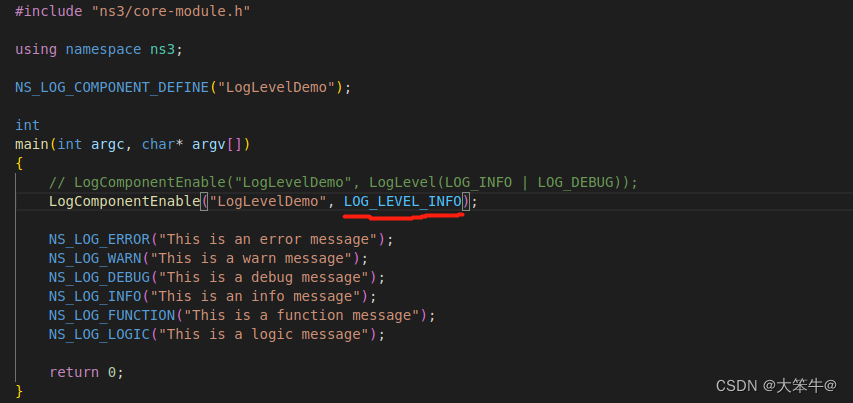

我们还是以log-level-demo.cc示例脚本为例，将LogComponentEnable函数中的第二个参数做如下修改：

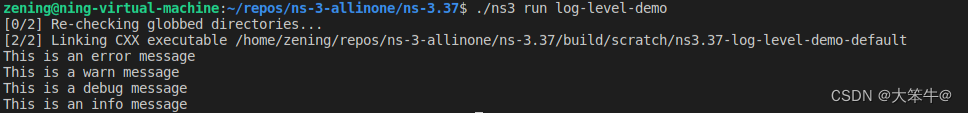

再次使用./ns3编译运行该脚本，结果如下：

可以看到LOG_INFO及更低详细程度（或更高严重程度）的信息都被输出了。

2.3 日志前缀选项

除了日志详细程度（严重程度）选项外，Logging系统还提供了日志前缀选项。这些前缀可以帮助识别消息何时来源于何处，以及严重等级 [1]：

• LOG_PREFIX_FUNC：加上调用函数名前缀
• LOG_PREFIX_TIME：加上仿真时间前缀
• LOG_PREFIX_NODE：加上节点id前缀
• LOG_PREFIX_LEVEL：加上详细程度（或严重程度）前缀
• LOG_PREFIX_ALL：加上所有前缀

我们还是以log-level-demo.cc示例脚本为例，对LogComponentEnable函数做如下修改：

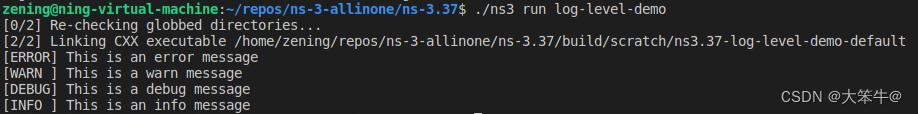

再次使用./ns3编译运行该脚本，结果如下：

输出信息前面加上了日志详细程度（或严重程度）前缀。

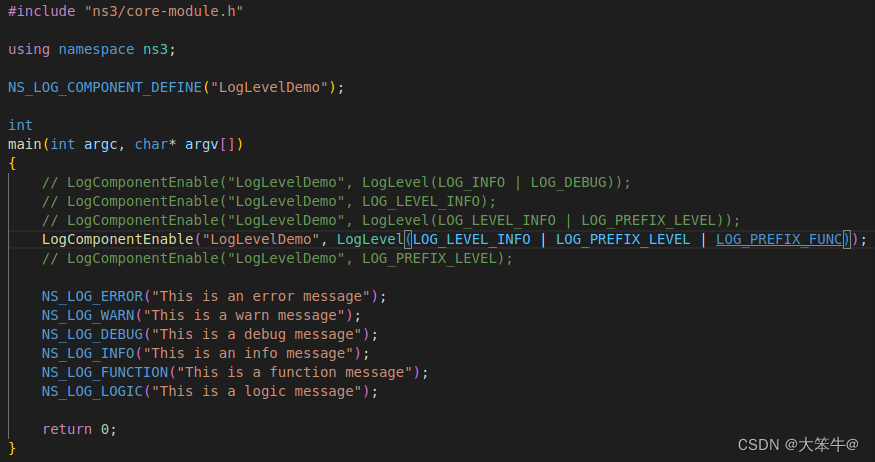

我们再对LogComponentEnable函数做如下修改：

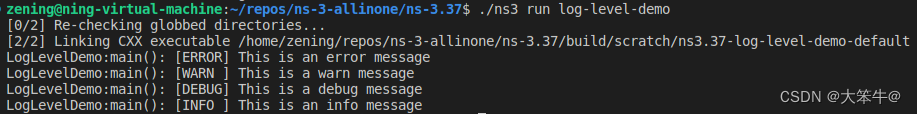

再次使用./ns3编译运行该脚本，结果如下：

输出信息前面加上了日志详细程度（或严重程度）前缀以及调用函数名前缀（需要注意的是函数名前缀main()前面的是日志组件名而非文件名或类名）。

3. 控制日志输出

ns-3提供了两种常用的控制日志输出的方法 [1]：

• 通过LogComponentEnable函数控制日志输出：在main()主函数中通过LogComponentEnable函数显式声明



  LogComponentEnable函数的第一个参数是日志组件名（字符串），第二个参数是LogLevel选项，包括日志详细程度（严重程度）选项和日志前缀选项，其语法如下：

  LogComponentEnable(, ) // 单个日志选项
  LogComponentEnable(, LogLevel( |  | ...)) // 多个日志选项放在LogLevel()中并用|分开


  关于如何通过LogComponentEnable函数控制日志输出，我们不再赘述，具体可参考上面的内容。

• 通过NS_LOG环境变量控制日志输出

  通过上面log-level-demo.cc示例脚本的大量演示我们其实不难发现，通过LogComponentEnable函数控制日志输出我们需要一遍遍修改源代码，比较繁琐。所以ns-3还提供了通过NS_LOG环境变量的方式控制日志输出，其语法如下：

  /*
  每个日志组件的选项罗列在日志组件的后面，用“|”隔开，日志组件和其所对应的选项之间用“=”连接
  不同日志组件之间用“:”隔开
  */
  NS_LOG="=|... : =|..." ./ns3 run
