基于华为模拟器（ensp）的静态路由配置实验
创始人
2025-05-29 07:32:06

一 实验需求

静态路由实验，建立拓扑pc1>>R1>>R2>>R3>>pc2，使pc1与pc2能相互通信。

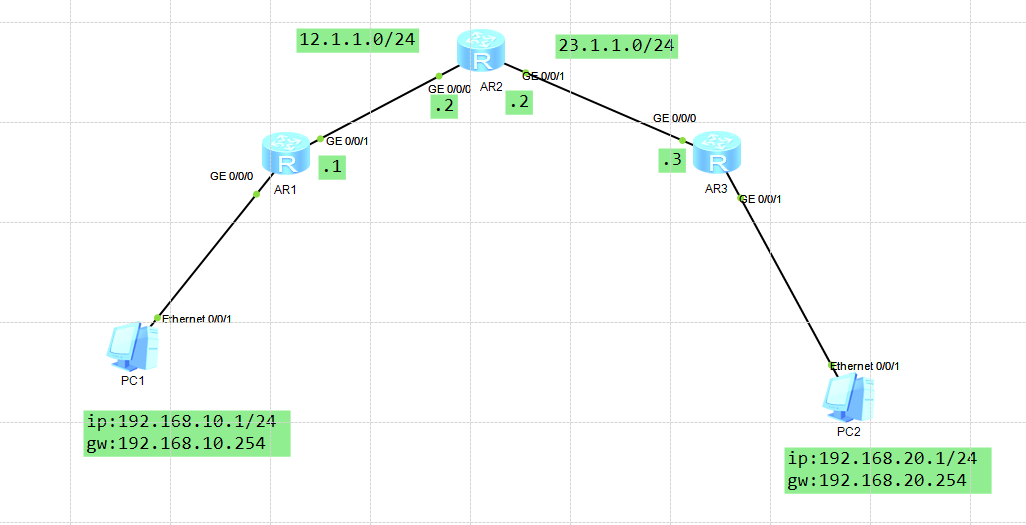

二 实验拓扑

三 ip地址规划

设备

接口

ip地址

AR1

G0/0/0

192.168.10.254/24

G0/0/1

12.1.1.1/24

AR2

G0/0/0

12.1.1.2/24

G0/0/1

23.1.1.2/24

AR3

G0/0/0

23.1.1.3/24

G0/0/1

192.168.20.254/24

PC1

192.168.10.1/24

PC2

192.168.20.254

配置ip地址的实例：

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip ad
[r1-GigabitEthernet0/0/0]ip address 23.1.1.3 24

四 实验配置

R1：

[r1]ip route-static 192.168.20.0 255.255.255.0 12.1.1.2

R2:

[R2]ip route-static 192.168.10.0 255.255.255.0 12.1.1.1
[R2]ip route-static 192.168.20.0 255.255.255.0 23.1.1.3

R3:

[R3]ip route-static 192.168.10.0 255.255.255.0 23.1.1.2

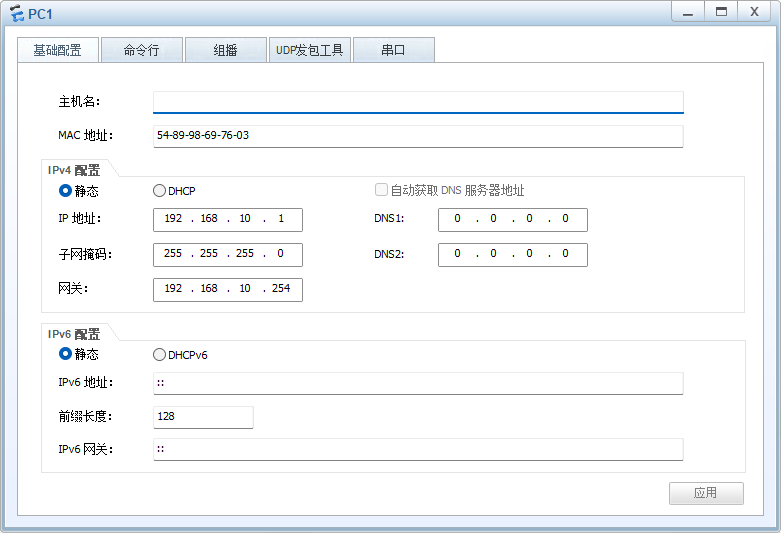

PC1：

PC2：

五 实验效果展示

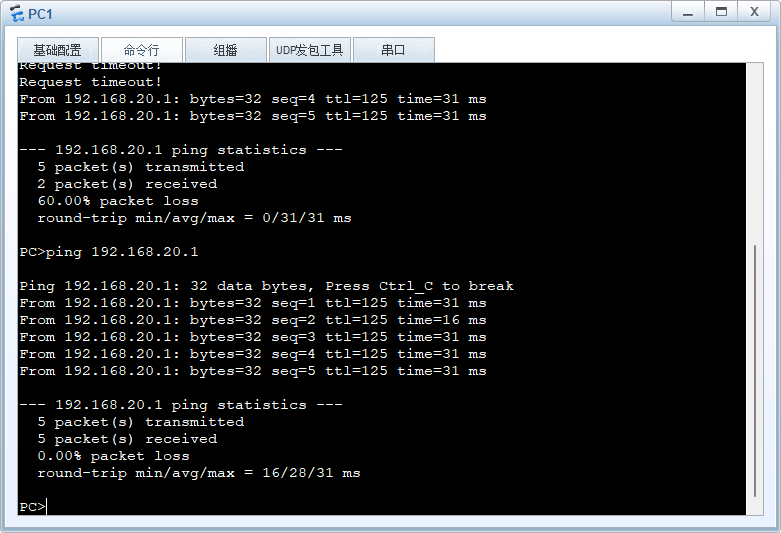

ping测试:

实验成功：pc1和pc2可以通过静态路由协议进行通信

附：路由表展示：

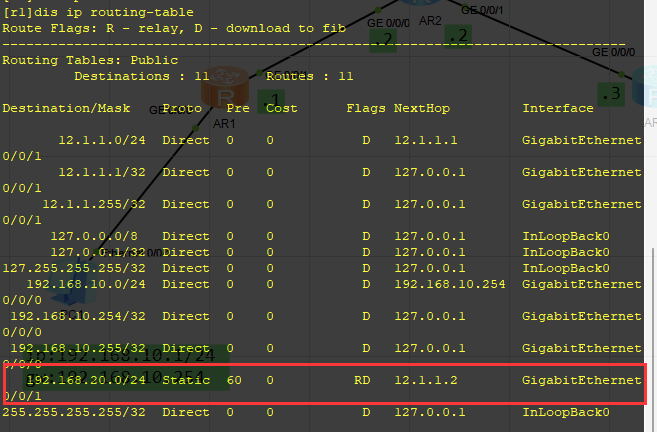

AR1：

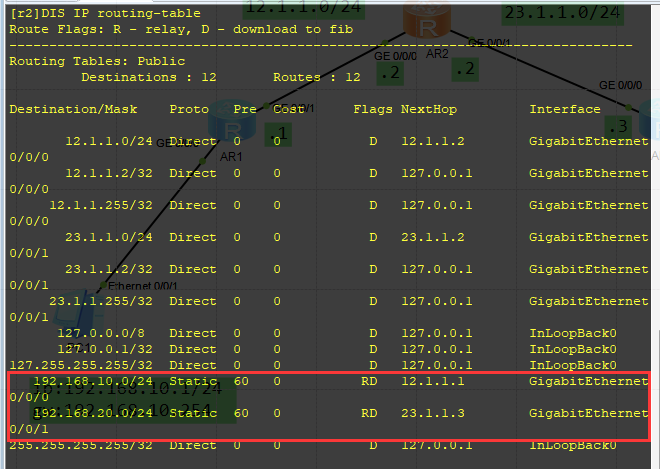

AR2:

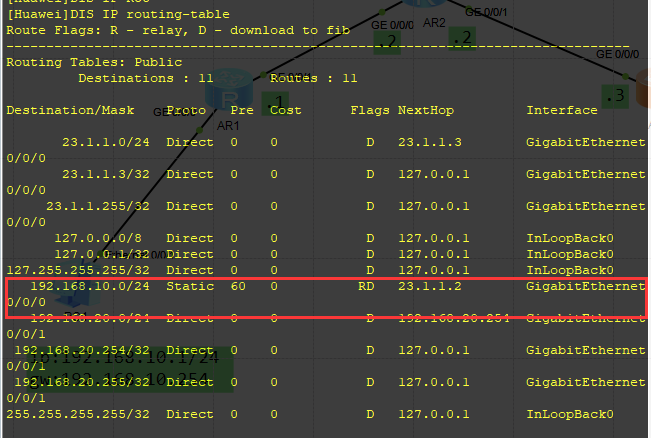

AR3:

注：以上所示的路由表是实验成功的关键
