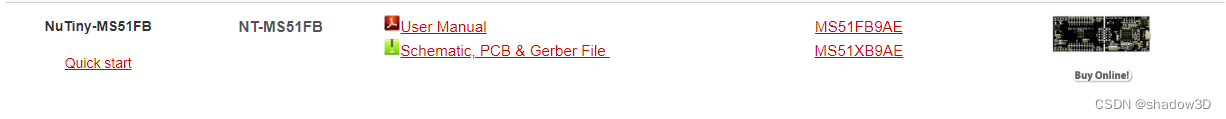

官方开发板硬件资料下载

官网BSP及例程下载(支持 KEIL 及 IAR)

N76E003_datasheet
我想实现一个管脚中断,然后在用官方给的头文件时发现一个问题:发生管脚中断的端口配置。
其datasheet相关内容如下:

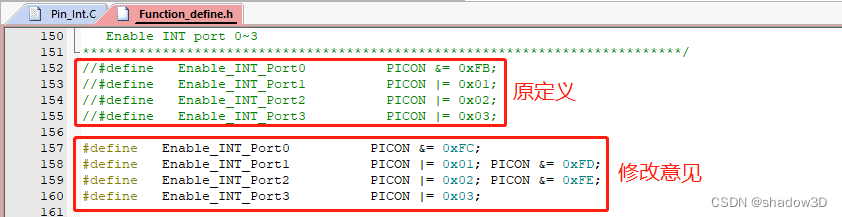

我不知道是我自己考虑错了,还是官方的头文件出现了问题,暂且先在这里记录一下。我觉得这里应该修改为如下定义才更准确:

虽然很多很多年都没再接触过51单片机了,但是现在看起来感觉还是比较简单了。
既然已经研究了大半天,就记录一下吧,说不定啥时候又得用上呢。。。


管脚中断:可以随意配置任一管脚产生(datasheet说的)中断,但是一个程序中最多配置8个中断;而且所有管脚触发的中断都是通过中断号7处理的,也就是说这些中断源共用一个中断;
外部中断:指定的管脚才可以配置为外部中断源,从上面的管脚图可以看到,外部中断0 INT0只能由P30触发,而外部中断1 INT1只能由P17触发。
// 首先就是关于中断函数,比如下面这个。其实它的函数名怎么取都没有关系,重点是 "interrupt 0",
// 这个"interrupt 0"就指定了这是0号中断触发中断服务函数。
void EXT_INT0(void) interrupt 0
{ cnt_int0++;
}
// 以下定义了 P00 作为管脚中断触发源,上升沿触发
Enable_INT_Port0; // set P0 as interrupt port
Enable_BIT0_RasingEdge_Trig; // set Px0 as interrupt pin// 那上面的功能到底是怎么实现的呢?
// 可以F12看看其定义:
#define Enable_INT_Port0 PICON &= 0xFC;
#define Enable_BIT2_RasingEdge_Trig PICON|=0x10;PINEN&=0xFB;PIPEN|=0x04// 然后,直接在datasheet中搜索寄存器名,查看每个bit的功能
