Sentinel

• Sentinel是一个轻量级的流控架构，主要以流量为切入点，从流量控制，熔断，系统负载保护等多个维度来帮助用户保护服务的稳定性。

• 与Hystrixx相比，Sentinel设计更简单，使用更方便灵活，能动态的修改限制规则

• Sentinel的设计中资源定义和 规则配置，还有流控算法三者是分开的，我们可以通过Sentinel api先定义好资源埋点，然后需要的时候我们在实时的增加上流控规则。这种方式极大的增加了Sentinel的灵活性。

• 官网定义：

  • Sentinel带来的性能损耗：在单机25W QPS 的时候才会有显著影响5%～10%，单机QPS不大可以忽略不计

• Sentinel 提供两种埋点方式：

  • try-catch方式 （通过SphU.entry）通过这种方式做资源定义的时候，如果触发限流或者熔断，会抛异常BlockException
  • if-else 方式（通过SphUO.entry），当方法返回false的时候就是异常处理的时机

Sentinel 工作流程

• Sentinel所有资源都对应资源名称 resourceName，资源创建方式有
  • 自动适配，比如定义的接口都会自动适配生成对应的资源
  • 通过SphU api手动创建
  • 通过@SentinelResource注解手动创建
• 每创建一个资源都会创建一个Entry，同时也会跟随着创建一系列的功能插槽Slot，这些插槽默认创建7 个，每一个插槽职责不同，Sentinel通过这些插槽功能完成各种维度数据统计，以及限流，熔断操作。

Sentinel Node之间的关系

• Sentinel 每对应一个资源都创建默认7个Slot，利用Slot的功能完成数据统计，限流实现

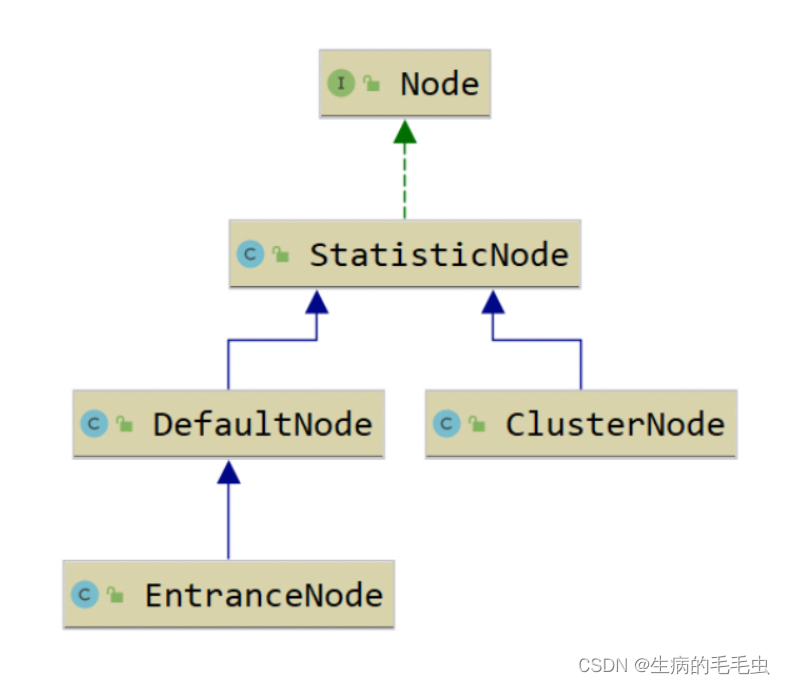

• Sentinel数据统计过程中会根据资源的各个维度进行统计，并且存储在不同类型的Node中，其中每个Node存储的数据维度不同，有如下几种Node节点了类型

• Node：Node节点根接口类，定义了Node节点应该具有的功能点
• StatisticNode： 统计节点，用来完成数据统计
• EntranceNode：入口节点，入口流量的容积，他说每一个Context的入口节点，用来统计当前Context的总体流量数据
• DefultNode：默认节点，用于在Resource + Context维度来统计数据
• ClusterNode ：用于在Resource维度的同价数据，不区分Context

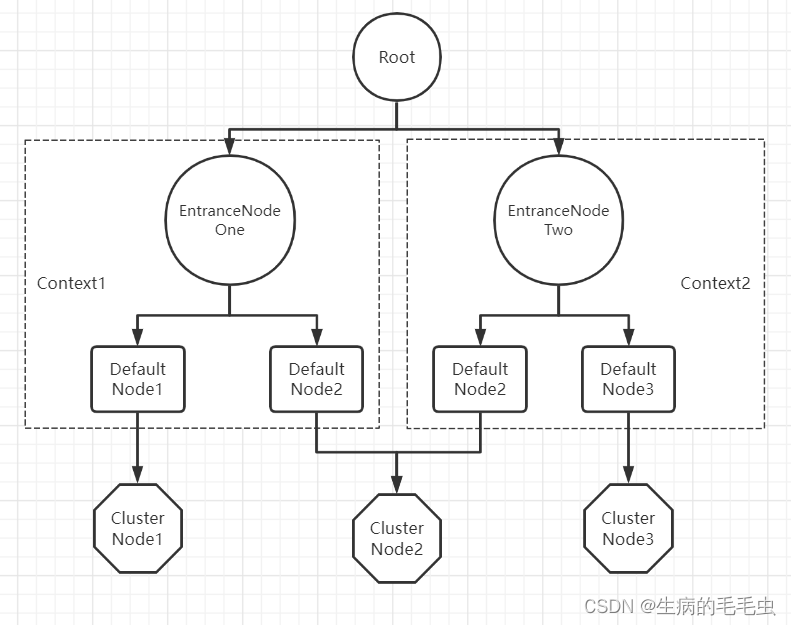

• 如上图中
  • 每个Context对应一个EntranceNode，例如默认的每一个接口都有一个流量统计EntranceNode
  • 对应每一个source对应一个DefaultNode，例如在每个请求过程中，我们可以定义多个@SentinelResource注解的方式增加资源，例如有多个方法需要流控，并且他会在同一个接口触发，那就会导致一个Context中可能存在多个resource，因此会有多个DefaultNode
  • 在DefaultNode2中他可能是自定一的一个限流方法，他可能被接口A调用，也可能被接口B调用，那么流量信息久会分布在ContextA与ContextB中，因此对resource2的总资源统计久由ClusterNode2 完成，因此维度是Context + resource

Sentinel 加载入口

• 因为Sentinel资源生成方式有三种，上面也介绍了，分别是Sphu.entry手动调用API，@SentinelResource 注解，系统自动生成调用链路生成
• 其中第一点是不用分析的，他直接调用Sentinel的API来完成
• 下面先说一下自动化生产的情况

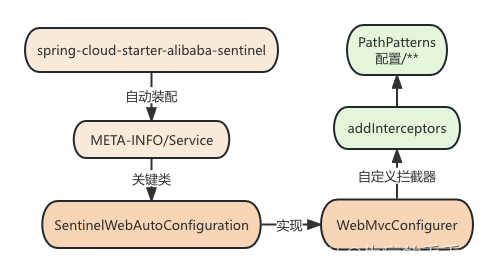

自动生成连路资源方式 SentinelWebAutoConfiguration

• 引入依赖spring-cloud-starter-alibaba-sentinel中，依托SpringBoot的自动装配原理，会先去加载META-INFO/services 下的配置文件，其中spring.factories中配置了部分需要加载的类的全限定名。其中和自动连路生产相关的类是SentinelWebAutoConfiguration
• 在SentinelWebAutoConfiguration类定义中，他实现了WebMvcConfigurer，我们可以通过WebMvcConfigurer 来实现自定义拦截器
• 我们通过实现自己的addInterceptors方法来对接口的PathPatterns 进行拦截，默认情况设置的是/**，也就是对所有接口进行拦截，并且生成资源

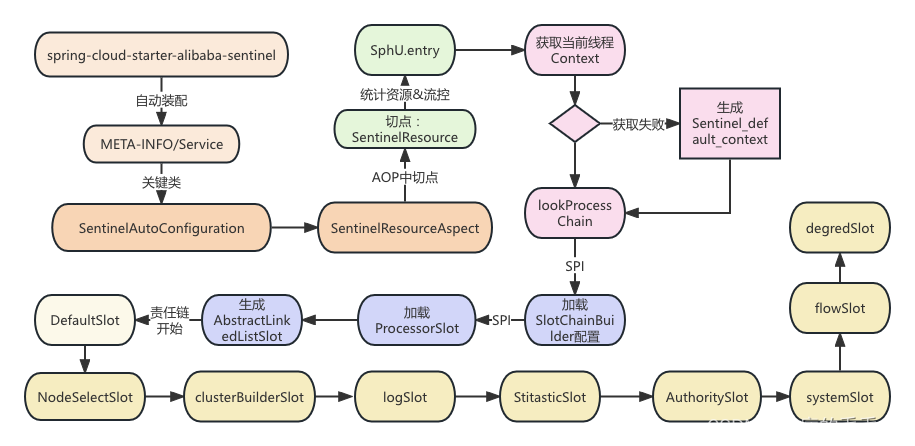

注解SentinelResource方式

• 同样在spring-cloud-stater-alibaba-sentinel中依赖自动装配机制，在META-INFO/service路径下加载spring.factories，本次关键类是SentinelAutoConfiguration
• 在SentinelAutoConfiguration中定义了一个sentinelResourceAspect方法，这个方法通过spring AOP的方式定了切点为 SentinelResource的注解，以及一个Around的增强逻辑，通过AOP的环绕通知来进行增强
• 在增强方法中他同样也是通过SphU.entry来创建context，统计数据，并做流控等检查

entry = SphU.entry(resourceName, resourceType, entryType, pjp.getArgs());

• 在entry的最终实现中，首先会获取一个Context，Context是每一个请求必备的一个对象，因为每个请求都会占用一个线程，并且绑定一个Context
• 如果没有在线程中获取到，那么会生成一个默认的 sentinel_default_context，并放入当前线程中
• 接着会执行lookProcessChain，这个方法是整个架构和核心方法，会在方法中构建一个处理链，这个处理链是一个单向链表结构，类似于Filter的链，

 ProcessorSlot
