BEIT: BERT Pre-Training of Image Transformers

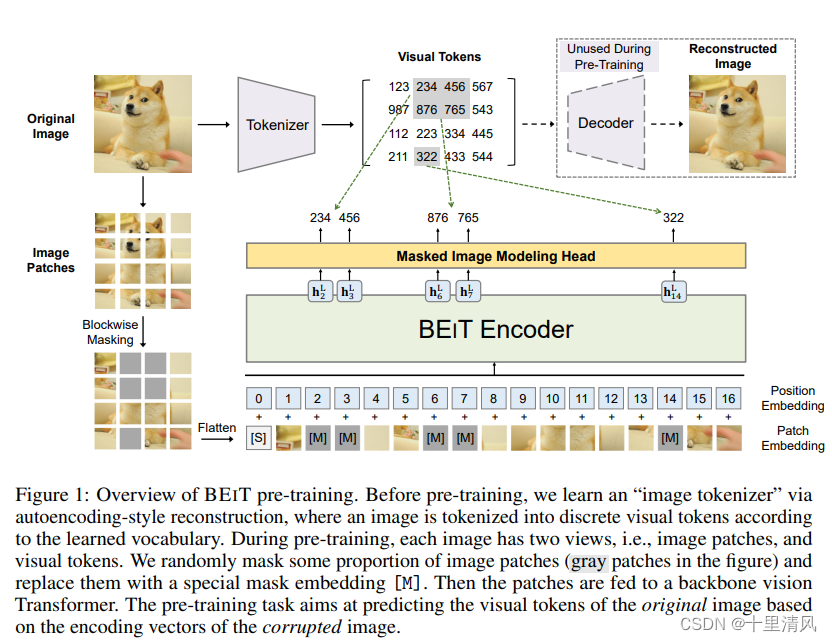

基于Image Transformers的双向编码、自监督视觉表征模型，使用Masked Image Modeling(MIM)任务进行预训练。图1为预训练过程。

预训练前，利用discrete variational autoencoder(dVAE)以自编码的方式训练词表大小为8192的“image tokenizer”，以将图片切分为离散的visual tokens。
预训练时，图像有image patches和visual tokens两种表示，首先将图片大小缩放至224x224，以网格法分割成14x14的patches，每个patch的大小为16x16,。随机掩盖部分image patches，即图中灰色的patches替换为[M]，拉平作为视觉Transformer输入，预训练任务是将利用视觉Transformer输出的编码向量，还原掩盖的image patches对应的visual tokens。

Image Patch

使用网格分割法，将224x224的图片分割成14x14的patches，每个patch的大小为16x16。

Visual Token

以dVAE方式训练image tokenizer，模型包含tokenizer和decoder两部分。

Tokenizer qϕ(z∣x)q_\phi(\bm z|\bm x)qϕ​(z∣x)将图片像素x\bm xx映射为离散的tokens z\bm zz，重构目标为Ez∼qϕ(z∣x)[log⁡pψ(x∣z)]\mathbb{E}_{\bm z\sim q_\phi(\bm z|\bm x)}[\log p_\psi(\bm x|\bm z)]Ez∼qϕ​(z∣x)​[logpψ​(x∣z)]，使用Gumbel-softmax relaxation训练网络参数。

重参数化技巧（Gumbel-Softmax）

Backbone Network: Image Transformer

使用标准Transformer作为网络骨架。对于image patche序列x\bm xx，使用矩阵E∈RP2C×D\bm E\in \R^{P^2C\times D}E∈RP2C×D，将image patch线性投影为patch embeddings。输入序列头部添加[S]，并与1D位置嵌入相加后作为骨架网络输入。

• 网络输入：H0=[e[s],Ex1p,...,ExNp]+Epos\bm H^0=[\bm e_{[\mathtt s]}, \bm E\bm x_1^p, ..., \bm E\bm x_N^p] + \bm E_{\mathtt{pos}}H0=[e[s]​,Ex1p​,...,ExNp​]+Epos​
• 第l层网络：Hl=Transformer(Hl−1)\bm H^l=\text{Transformer}(\bm H^{l-1})Hl=Transformer(Hl−1)
• 网络输出：HL=[h[S]L,h1L,...,hNL]\bm H^L=[\bm h_{[\mathtt S]}^L, \bm h_1^L, ..., \bm h_N^L]HL=[h[S]L​,h1L​,...,hNL​]

Pre-Training BEIT: Masked Image Modeling

随机将40%的image patches替换为可学习嵌入e[M]∈RD\bm e_{[\mathtt M]}\in\R^{D}e[M]​∈RD，经L层Transformer编码后得到隐状态{hiL}i=1N\{\bm h_{i}^L\}_{i=1}^N{hiL​}i=1N​，对于每一个掩盖的image patch，使用softmax分类层预测与之对应的visual tokens，预训练目标是最大化正确visual tokens的对数似然：
max⁡∑x∈DE[∑i∈Mlog⁡pMIM(zi∣xM)],pMIM(z′∣xM)=softmaxz′(WchiL+bc)\max \sum_{\bm x\in\mathcal D}\mathbb E\bigg[\sum_{i\in\mathcal M}\log p_{\mathtt{MIM}}(z_i|x^{\mathcal M})\bigg],\quad p_{\mathtt{MIM}(z'|x^{\mathcal M})}=\text{softmax}_{z'}(\bm W_c\bm h_i^L+\bm b_c) maxx∈D∑​E[i∈M∑​logpMIM​(zi​∣xM)],pMIM(z′∣xM)​=softmaxz′​(Wc​hiL​+bc​)

式中：

• D\mathcal DD，训练语料库；
• M\mathcal MM，随机掩盖的位置；
• xMx^{\mathcal M}xM，使用M\mathcal MM掩盖的图像；

算法1 Blockwise Masking
输入： N(=h×w=h\times w=h×w) image patches
输出： 掩盖位置M\mathcal MM
M←{}\mathcal M \leftarrow \{\}M←{}，重复以下步骤
  采样blocksize，s←Rand(16,0.4N−∣M∣)s\leftarrow \mathtt{Rand}(16,0.4N-|\mathcal M|)s←Rand(16,0.4N−∣M∣)
  采样行比率，r←Rand(0.3,1/0.3)r\leftarrow \mathtt{Rand}(0.3,1/0.3)r←Rand(0.3,1/0.3)
  计算采样行列数，a←s⋅r;b←s/ra\leftarrow \sqrt{s·r}; b\leftarrow \sqrt{s/r}a←s⋅r​;b←s/r​
  采样block的左上点，t←Rand(0,h−a);l←Rand(0,w−b)t\leftarrow \mathtt{Rand}(0,h-a);l\leftarrow \mathtt{Rand}(0,w-b)t←Rand(0,h−a);l←Rand(0,w−b)
  合并采样结果，M←M⋃{(i,j):i∈[t,t+a],j∈[l,l+b]}\mathcal M\leftarrow \mathcal M \bigcup \{(i,j):i\in[t, t+a], j\in[l,l+b]\}M←M⋃{(i,j):i∈[t,t+a],j∈[l,l+b]}
直到： ∣M∣>0.4N|\mathcal M|>0.4N∣M∣>0.4N
返回： M\mathcal MM

From the Perspective of Variational Autoencoder

BEiT使用两阶段预训练，一阶段预训练tokenizer，二阶段预训练MIM，预训练可被看作为变分自编码器。（没看懂）

Pre-Training Setup

网络架构与ViT-Base一致，12层Transformer，隐藏层维度768，注意力头12，前向网络中间维度3072。patch size为16x16，image tokenizer直接使用[RPG+21]，词表大小为8192。

预训练数据集ImageNet-1K，含120万张图片，使用随机缩放、裁剪、水平翻转、色彩抖动图像增强策略，图片分辨率为224x224。使用网格法分割成14x14个image patches，并随机掩盖至多75个patches（约40%）。

预训练500k步，800epochs，batch size为2k，Adam β1,β2\beta1,\beta2β1,β2为0.9和0999，学习率1.5e-3，warmup 10epochs，学习率余弦衰减，weight decay 0.05，随机深度0.1，不使用dropout。16 V100 32GB耗时5天。

所有参数初始化范围至[-0.02, 0.02]稳定训练，缩放每一层自注意力和前馈网络的输出矩阵（每层的最后一层线性投影层）至12l\frac{1}{\sqrt{2l}}2l​1​。
