昨天考试，就没有带电脑，所以就没有去写，惊天就来看一看Sympy绘图：

matplotlib这个库，你要往里面传入的是列表，或是Numpy数组等，但是Sympy他生成的表达式实际上是没有办法传入到matplotlib里的，但是，之前我们的学习中，sympy这个库有个函数lambdify，它可以将表达式转换为数组，这样的话我们就可以绘图了：

图1

图一是我之前第一篇关于sympy的博客中截的图，大家可以看到，利用sympy.lambdify函数，就可以计算出一个根据cosdiff计算而得到的数组，这样的数组明显就是我们所想要的，就可以传入pyplot模块里面进行绘制了，但是，Sympy就自己没想到什么解决办法吗？答案是有的Sympy.plot，别看都是plot，但是事实上他和matplotlib模板中的plot的语法格式压根就不一样，所以，今天我们来看看Sympy绘图

首先，先把sympy和绘图模块导入：

import sympy as sy
import sympy.plotting as syp

先看一个书上的简单例子：

import sympy as sy
import sympy.plotting as syp
x,y=sy.symbols("x y")

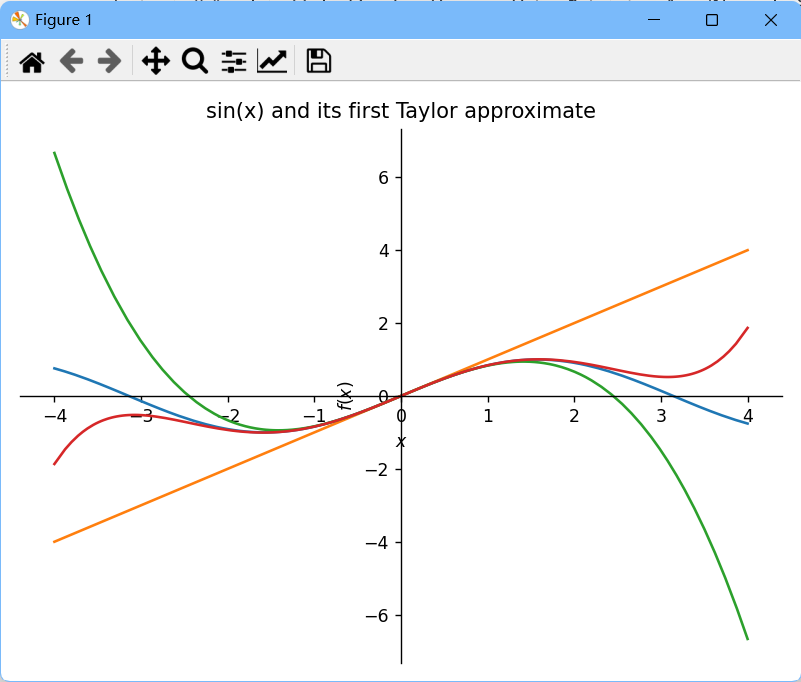

syp.plot(sy.sin(x),x,x-x**3/6,x-x**3/6+x**5/120,(x,-4,4),title='sin(x) and its first Taylor approximate')

图2：sin(x)的泰勒展开的前三项

我觉得这个图做的还可以吧，但是书上说很不理想，咱也不知道人家要的理想到底是个什么状态

对于隐式定义的二维曲线，Matplotlib模块不需要任何修改就可以处理，Sympy则是提供了一个特殊函数syp.plot_paramrtric()函数来处理：

举一个简单的例子：

xc=sy.cos(u)+sy.cos(7*u)/2+sy.cos(17*u)/3
yc=sy.sin(u)+sy.sin(7*u)/2+sy.sin(17*u)/3
fig2=syp.plot_parametric(xc,yc,(u,0,2*sy.pi))

图三，绘制结果

看上去还不错，我试试看能不能调颜色：不知道怎么调。。。

sympy绘图包含了matplotib中没有的功能，就是绘制平面中隐式定义的一条或者多条曲线的能力，跟着书上的来几个练一练，就知道怎么回事情了：

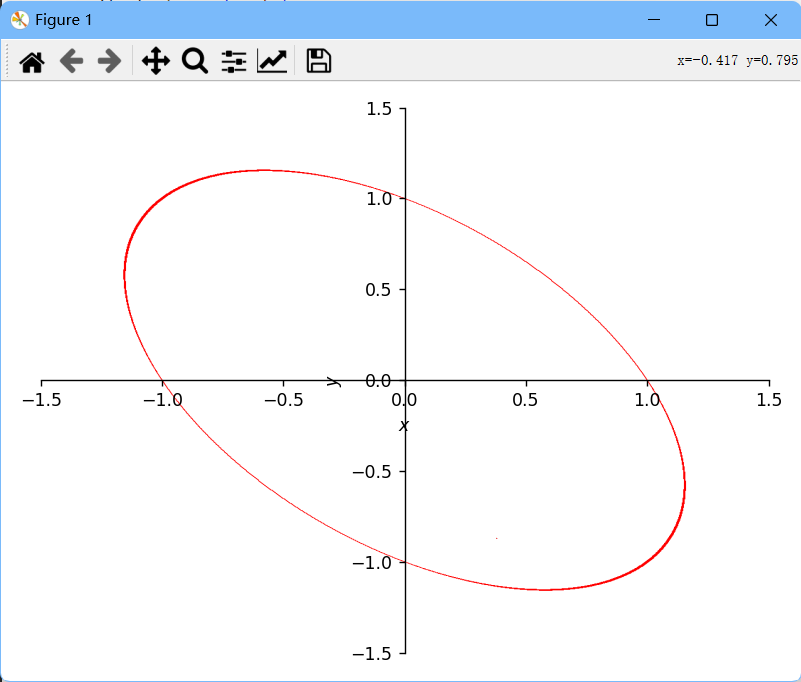

1. 椭圆:

这里用的函数中，输入的值是我们要绘制的方程（没等号啊），然后是自变量的取值范围：

syp.plot_implicit(x**2+x*y+y**2-1,(x,-1.5,1.5),(y,-1.5,1.5))

我找到调节颜色的方法嘞：line_color=“color”

这里我设置成了红色：

图4：椭圆

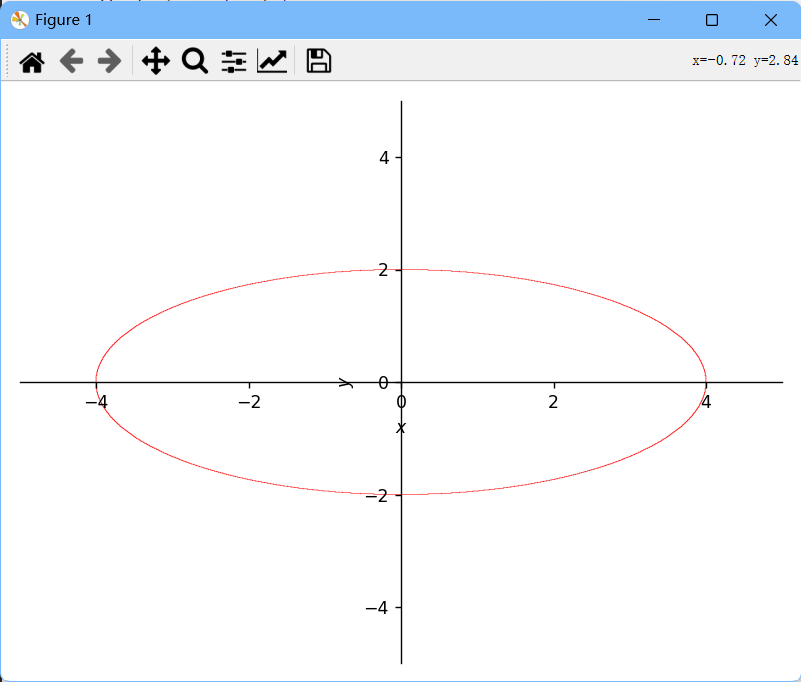

既然有了椭圆，我想画个规则一点的椭圆：

syp.plot_implicit(x**2/16+y**2/4-1,(x,-5,5),(y,-5,5),line_color="red")

图5：椭圆

就是，现在还不知道线条的粗细怎么去调节。。。

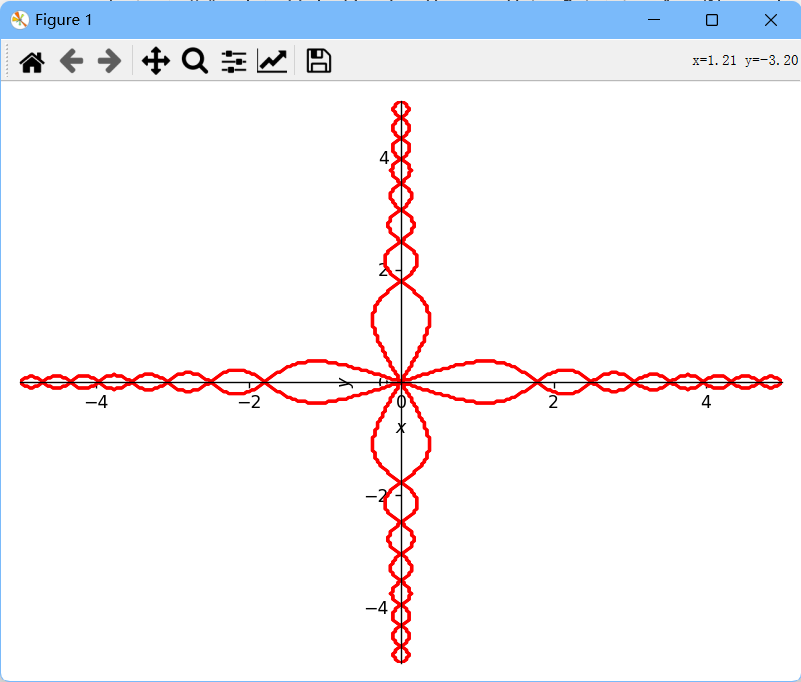

h,z=sy.symbols("h,z",real=True)
z=x+sy.I*y
w=sy.cos(z**2).expand(complex=True)
wa=sy.Abs(w).expand(complex=True)
syp.plot_implicit(wa**2-1,line_color='r')

图6

我去，竟然还能画交集：

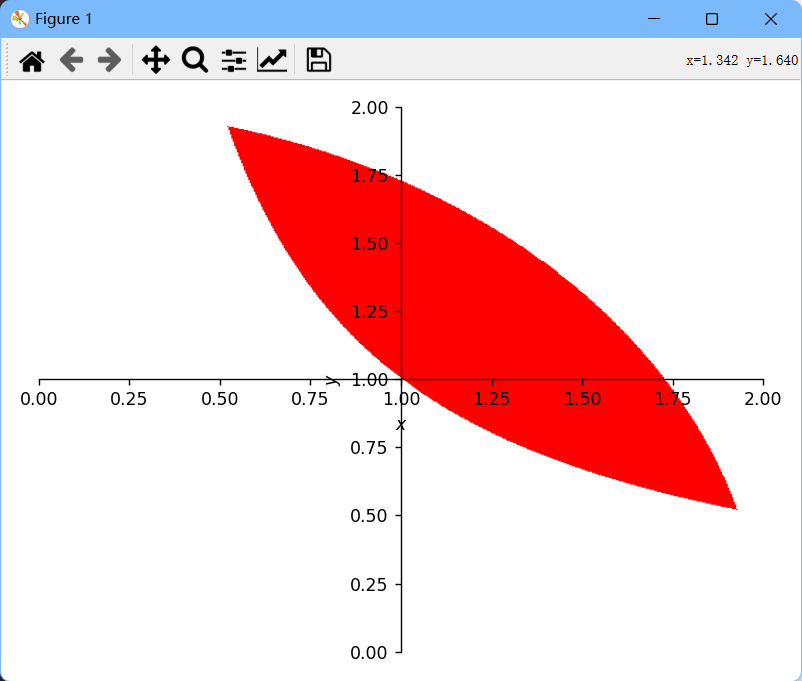

x**2+y**2<4和xy>1的交集：

syp.plot_implicit(sy.And(x**2+y**2<4,x*y>1),(x,0,2),(y,0,2),line_color='red')

图7：交集

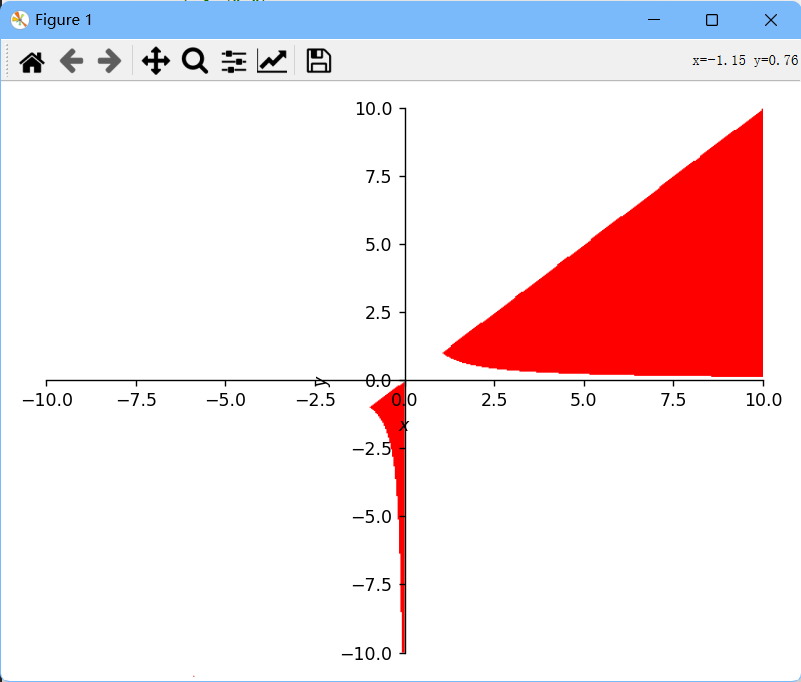

那那再试一个交集：

syp.plot_implicit(sy.And(y>1/x,y

图8交集

也可可以画等高线：

syp.plot_contour((x**2+y**2,(x,-3,3),(y,-3,3)),(x*y,(x,-10,10),(y,-10,10)),surface_color='red')

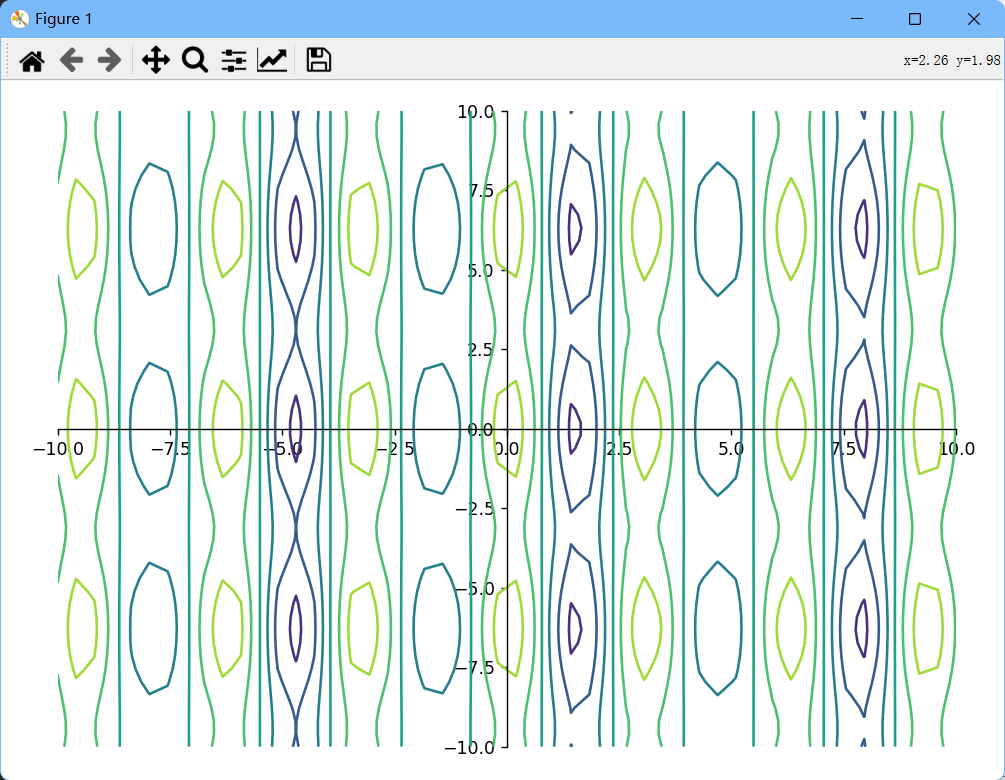

syp.plot_contour(sy.cos(2*u)*(3+sy.sin(u)+sy.cos(v)),(u,-10,10),(v,-10,10),surface_color="red")

上面的两个各是一张图，，但是，我看源码的时候surface_color是有这个声明的，但是我没有找到该怎么搞这个，所以，就放下了：

图9

图10

注意，图10是后面三维图片的中一个函数的二维展示。

还可以绘制三维的：

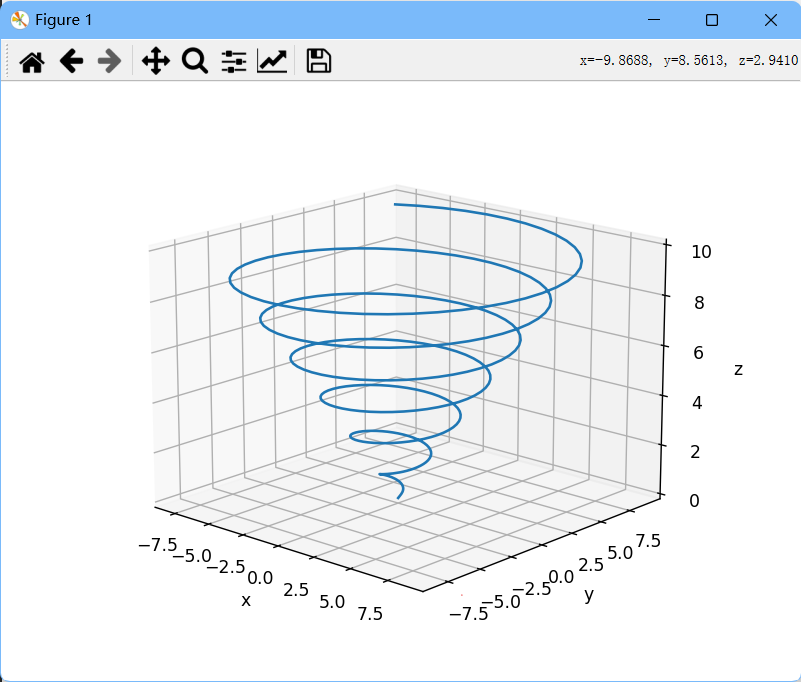

绘制一个圆锥曲线看看;

syp.plot3d_parametric_line(u*sy.cos(4*u),u*sy.sin(4*u),u,(u,0,10))

图11

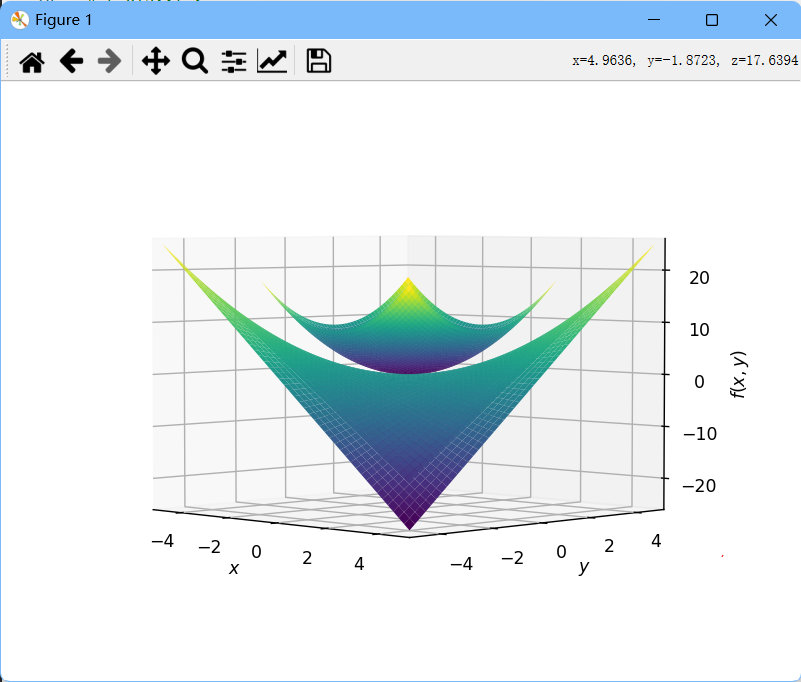

在不同的矩形网格上绘制之叠加图：

syp.plot3d((x**2+y**2,(x,-3,3),(y,-3,3)),(x*y,(x,-5,5),(y,-5,5)))

图12：叠加图片

3维度的是可以自由旋转的，这里就展示一个我觉得看起来比较直观的面就行了

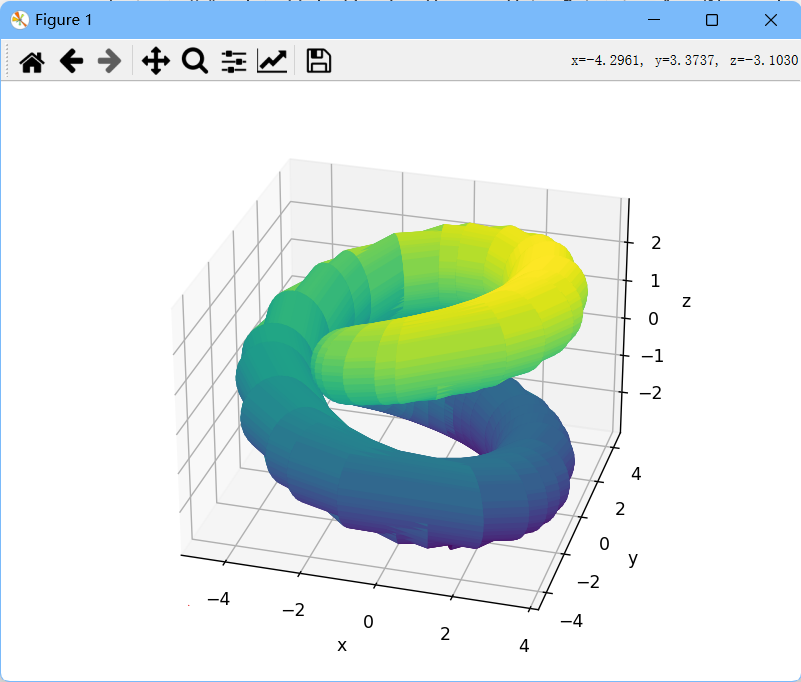

最后，来一个参数化曲面：

syp.plot3d_parametric_surface(sy.cos(2*u)*(3+sy.sin(u)+sy.cos(v)),sy.sin(2*u)*(3+sy.sin(u)+sy.cos(v)),2*sy.cos(u)+sy.sin(v),(u,-10,10),(v,-10,10))

图13

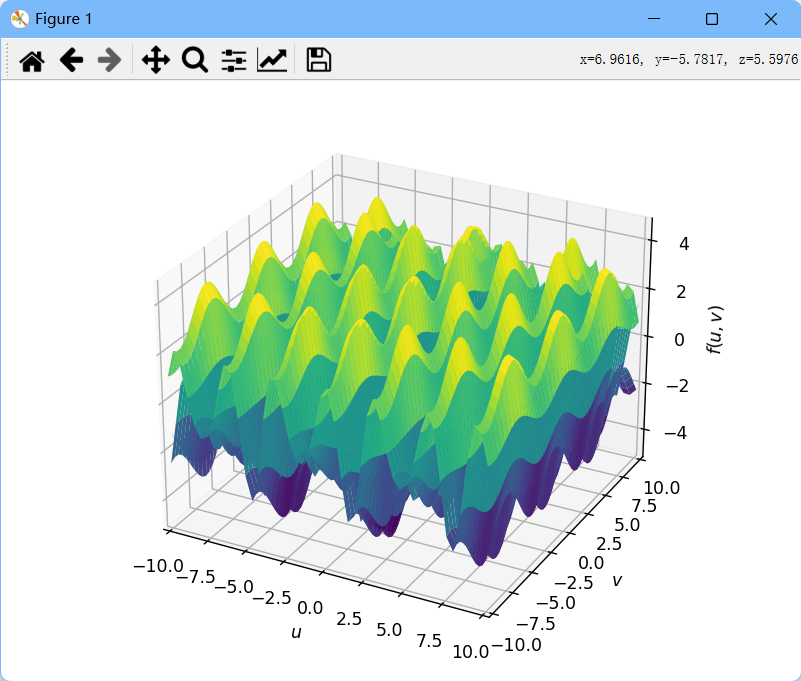

但是，如果你直接用syp.plot3d去画这个函数，得到的是这个样子的：

图14

别说，要是他能像matploylib那像调节colormap，我觉得他的绘图效果也会非常不错的。

好了，Sympy的学习就到这里了，还是多看文档吧，毕竟，你自己敲代码的时候，就会发现，自动补全的提示，比你知道的要多得多。
