最近体验了一下CubeMX，发现真的是非常好用，里面使用了ST自家的HAL库，这应该是ST的策略，为了绑定客户…

本文讲述使用CubeMX生成LWIP的Keil工程并在启明欣欣板子上运行，不使用RTOS，同时会提到其中的一些坑和解决办法。

文章目录

• • 一 环境搭建
  • 二 使用CubeMX进行配置
  • • 1. 配置SYS
    • 2. 配置RCC
    • 3. 设置ETH
    • 4. 设置LWIP
    • • a. 设置Platform
      • b. 设置General Settings
    • 5. 设置时钟
    • 6. 配置工程
    • 7. 生成工程
  • 三 使用Keil工程
  • 四 小结

一 环境搭建

去ST官网下载CUBEMX，这个软件使用java运行环境，运行的时候很耗内存，我这里显示需要1个G的内存…

本人环境如下：

• OS: Win10
• CubeMX: 6.7.0
• Keil: 5.35.0
• CM4芯片：STM32F407ZGT6, 内存192KB，flash是1MB，频率最高168M Hz
• 网卡芯片：DP83848
• 下载器：ST-Link V2

二 使用CubeMX进行配置

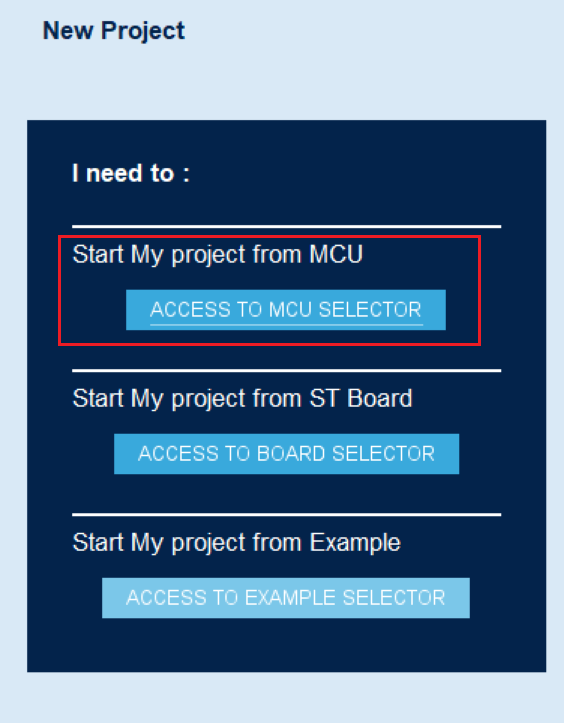

打开CubeMX，在New Project下选择“从芯片开始”，点击“ACCESS TO MCU SELECTOR”,

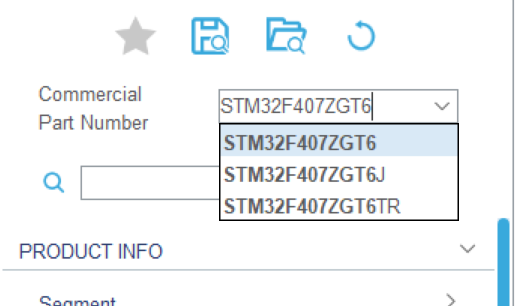

中间会自动下载一些包，下载完成后会弹出新界面，然后在左上的搜索框里输入STM32F407ZGT6，

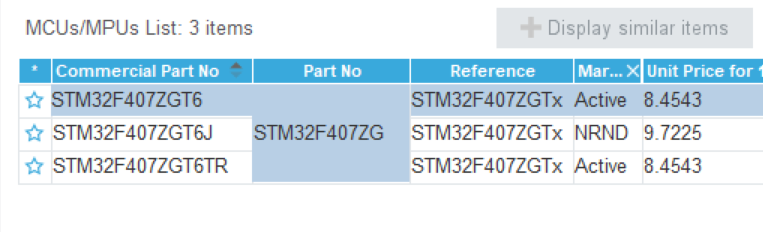

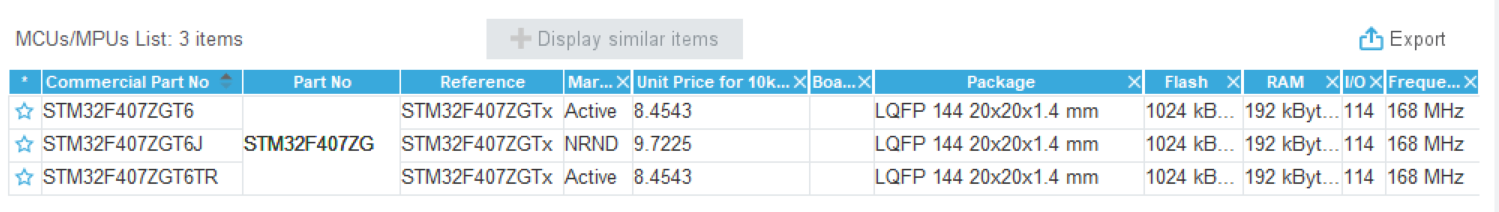

此时在中间的地方显示出芯片选项，

这点单击第一个，

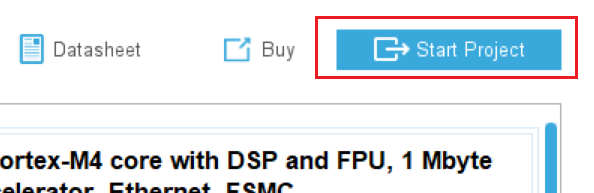

然后点击右上角的Start Project来开始工程

1. 配置SYS

在工程界面里，首先修改SYS，位于System Core下，如下图，

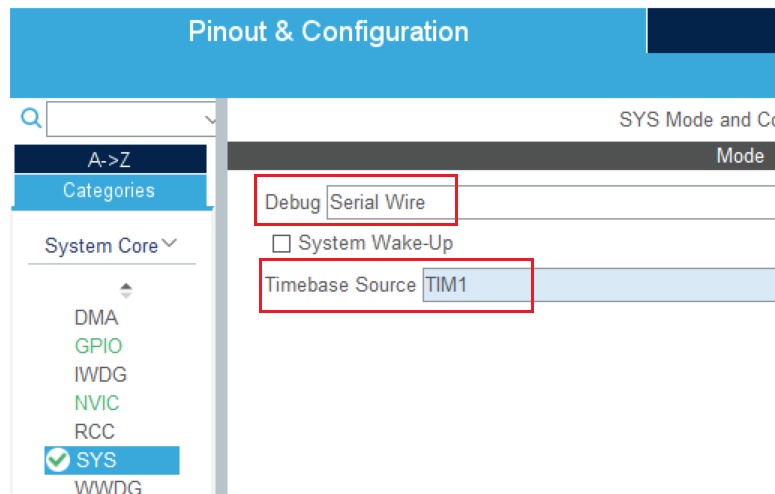

Debug选择Serial Wire，因为调试器用的ST-LINK；Timebase Source选择TIM1，无rtos的时候也可以选择systick，其它定时器也可以

2. 配置RCC

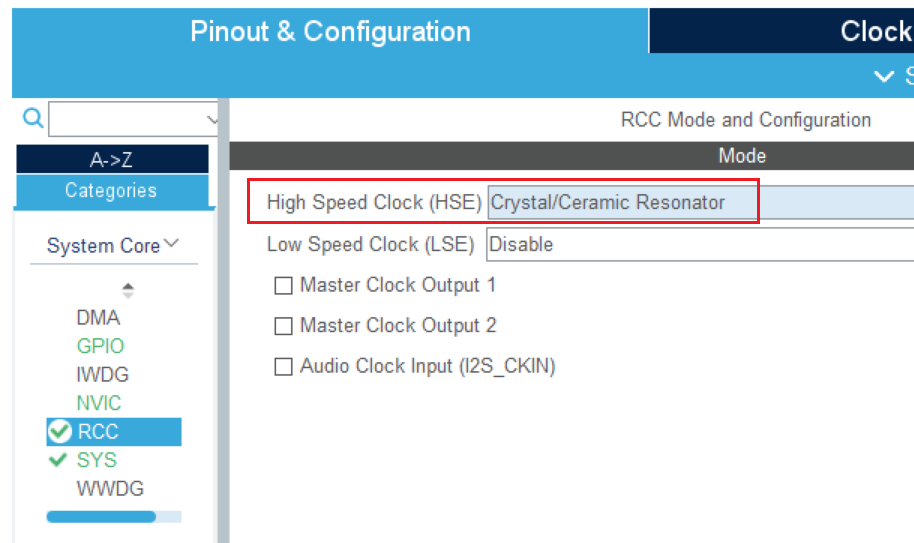

点击RCC，在右侧的HSE里选择外部晶振，板子上的外部晶振是8M Hz

3. 设置ETH

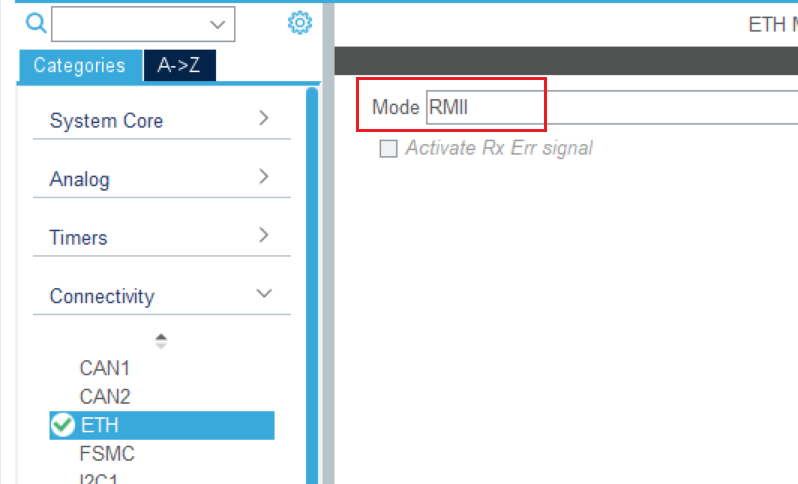

在Connectivity下选择ETH，然后右侧Mode里选择RMII，因为板子就是按照RMII和网卡芯片进行连接的，

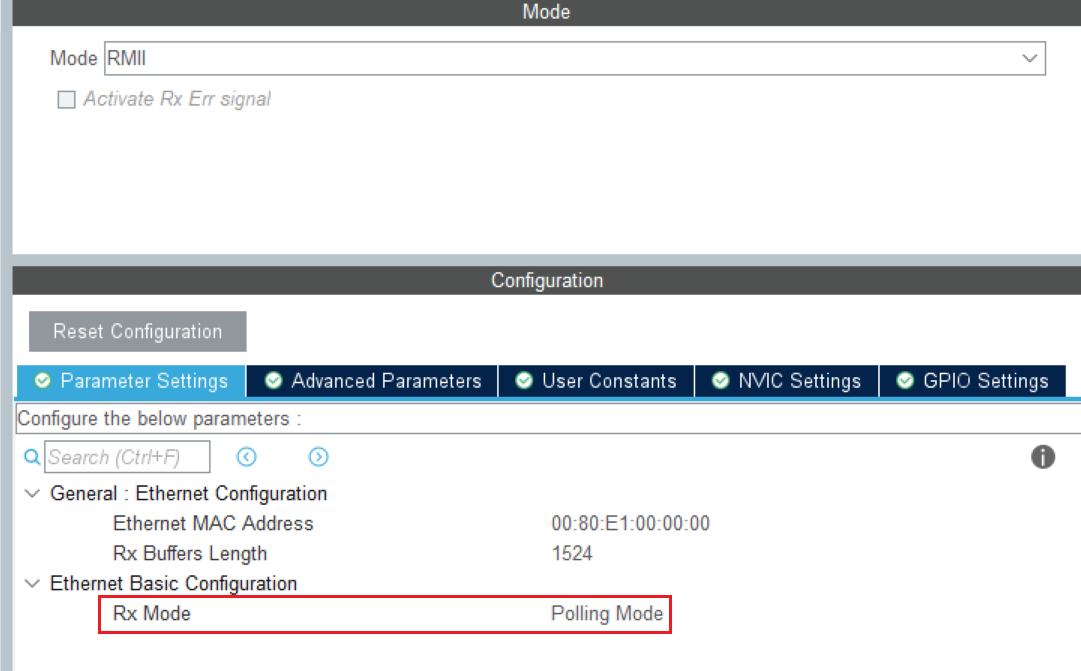

在Configuration栏里，点击Parameter Settings，里面的Rx Mode选择Polling Mode，默认配置也是这样

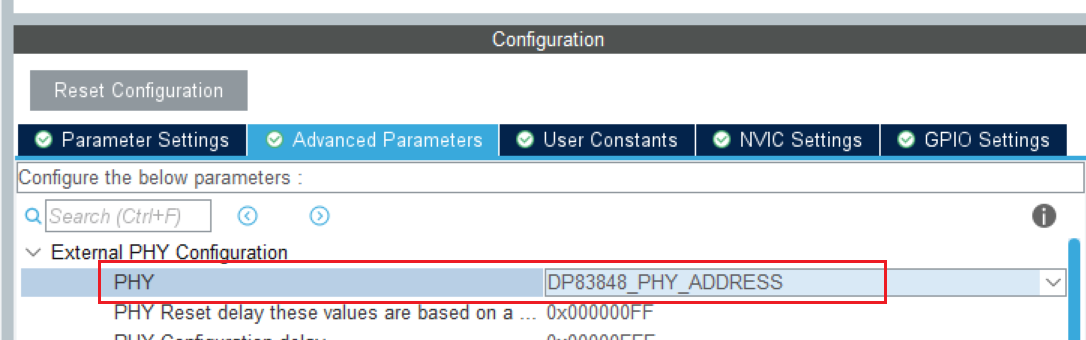

接着点击Advanced Parameters，选择DP83848_PHY_ADDRESS，因为网卡芯片是DP83848，

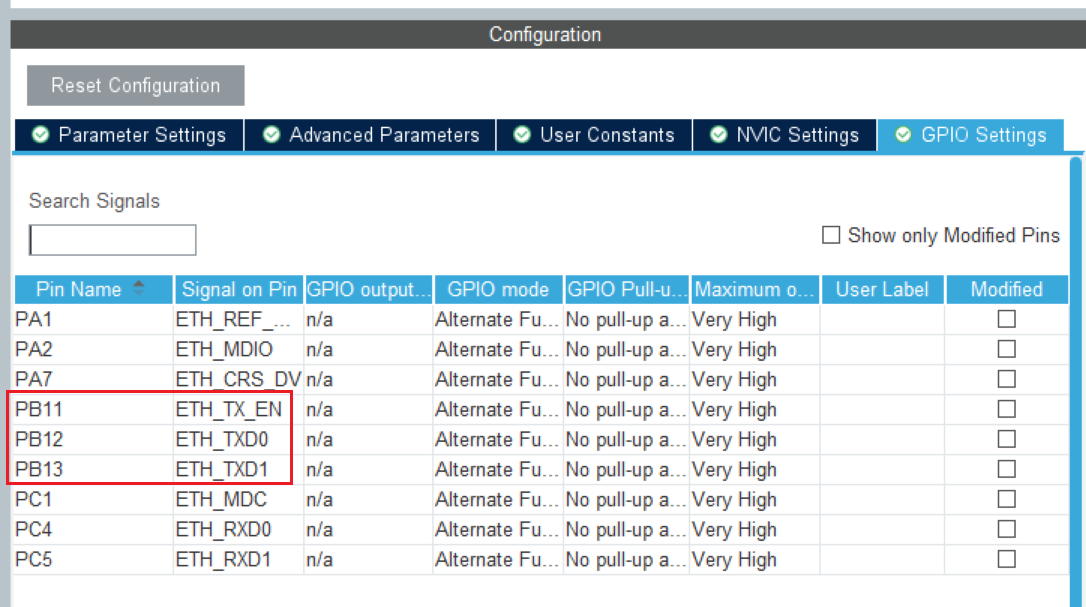

最后点击GPIO Settings，默认的IO选择中有三个是和板子不一样的，

板子上电路图如下，

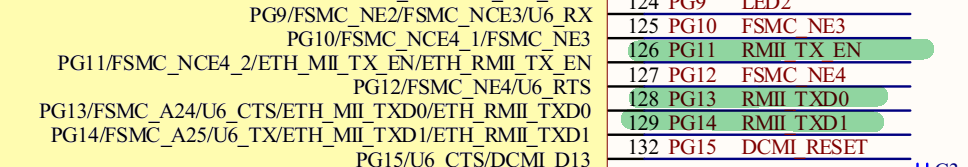

可以看出ETH_TX_EN应该改为PG11，ETH_TXD0改为PG13，ETH_TXD1改为PG14

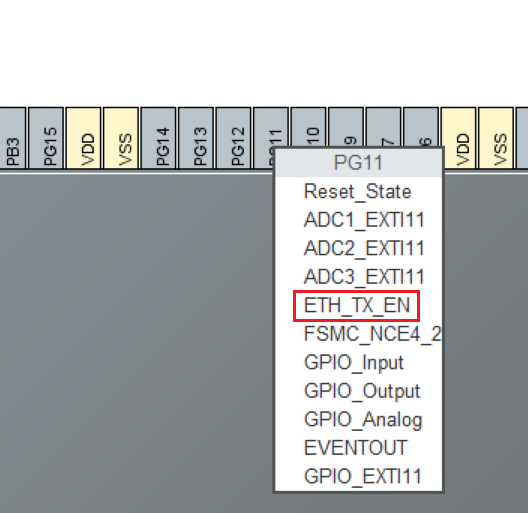

在最右侧的Pinout View里单机PG11，然后选择ETH_TX_EN

同理修改PG13和PG14，

选择完毕后可以直接把默认的配置覆盖掉。

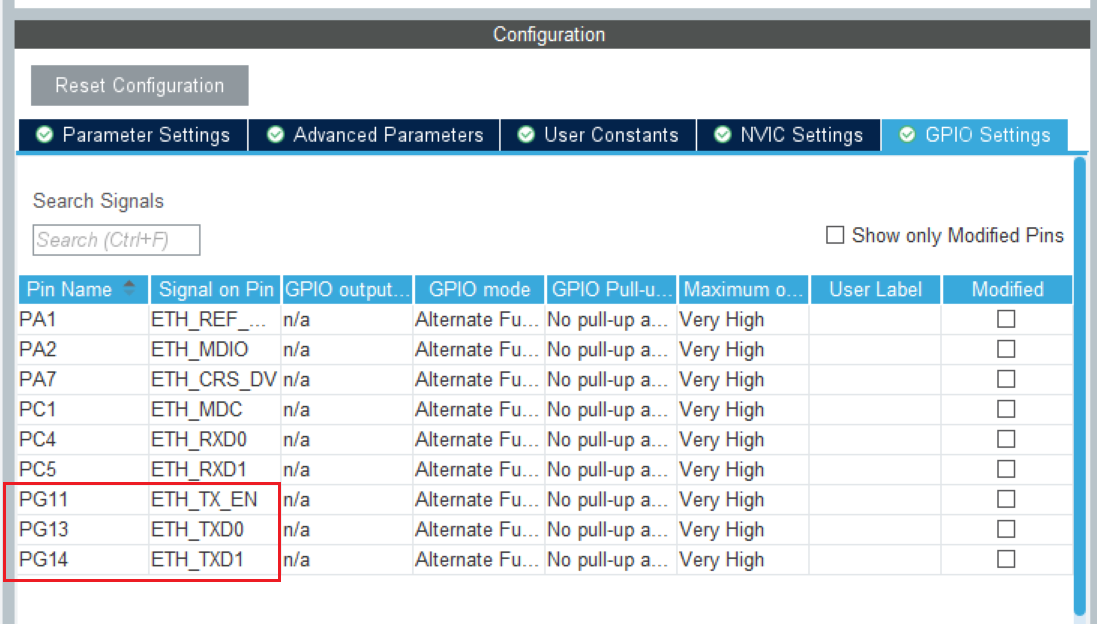

改之后变成如下，

4. 设置LWIP

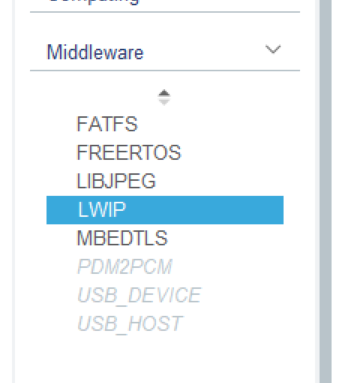

在Middleware里选择LWIP，

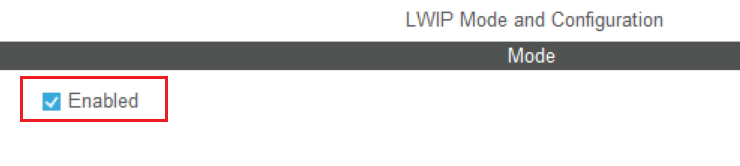

然后在右侧勾选Enabled，

a. 设置Platform

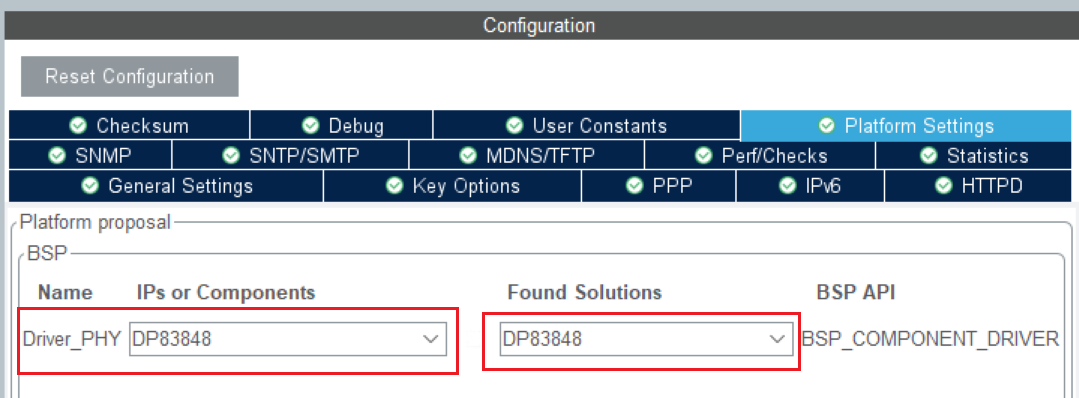

在Configuration栏里，点击Platform Settings，然后2个选择框里都选择DP83848，

b. 设置General Settings

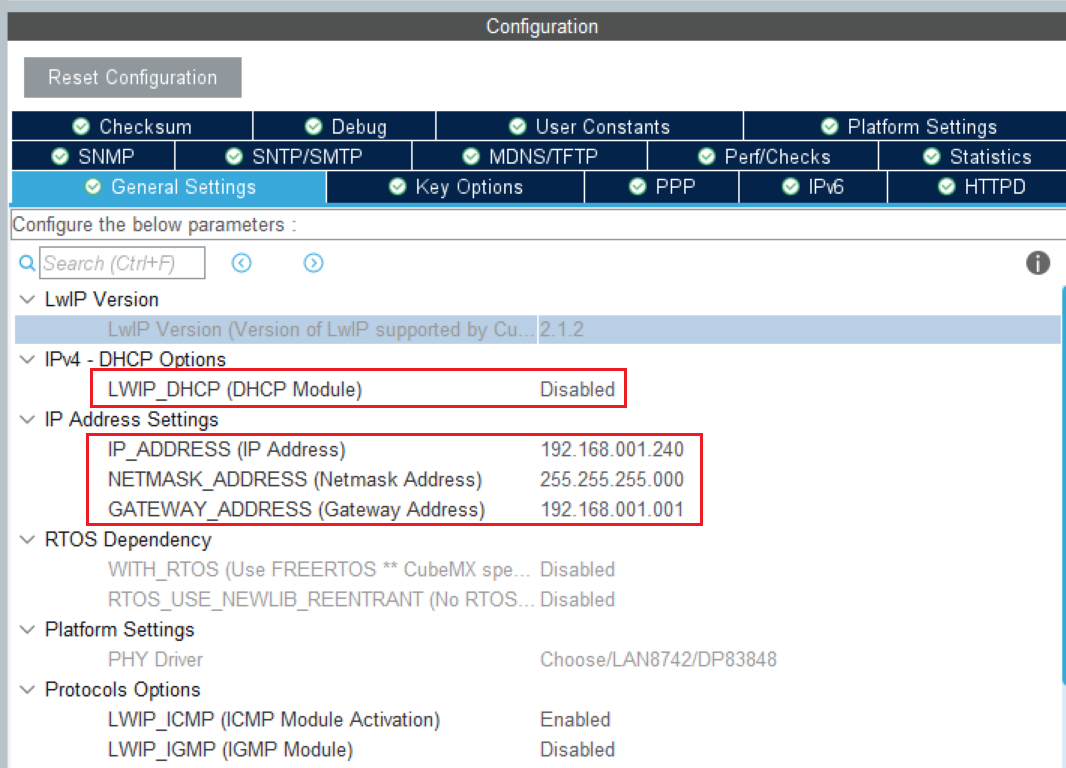

点击General Settings，然后修改设置如下，

也就是关闭DHCP，因为本文使用网线直连，不使用路由器，如果使用路由器那么可以使用DHCP。关闭DHCP后，就需要手动设置其IP地址，修改为192.168.1.240

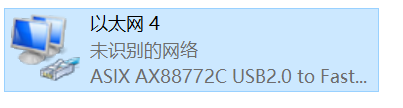

电脑这边，可以使用网线直接接在电脑的网口，然后修改电脑网卡的ip地址。本人感觉这样比较麻烦，而且有的电脑已经没有网口了，于是本人买了一个usb转网口的转换器，然后把转换器接到电脑上，最后设置转换器的的IP地址就可以了，

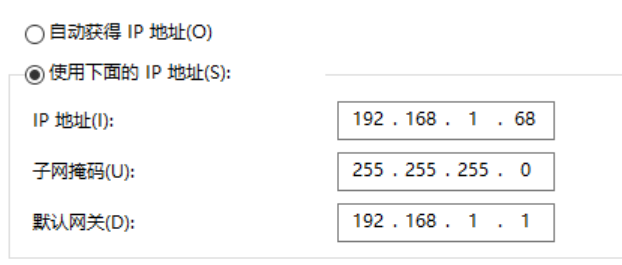

修改后地址如下，于是本机IP是192.168.1.68

5. 设置时钟

板子上的CM4芯片最高频率是168M Hz，点击Clock Configuration，左侧输入评率输入8，即外部晶振的频率，

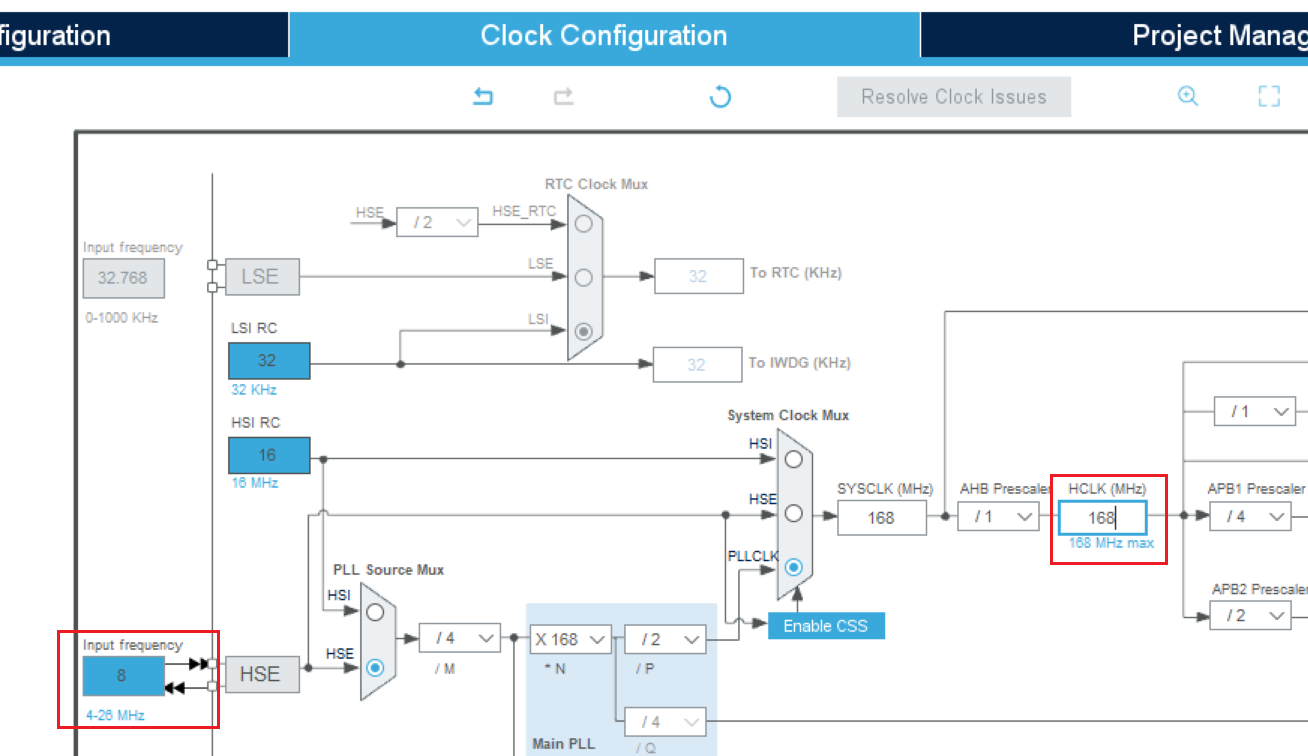

HCLK里输入168，然后回车让软件自动配置，这样时钟就配置好了。

6. 配置工程

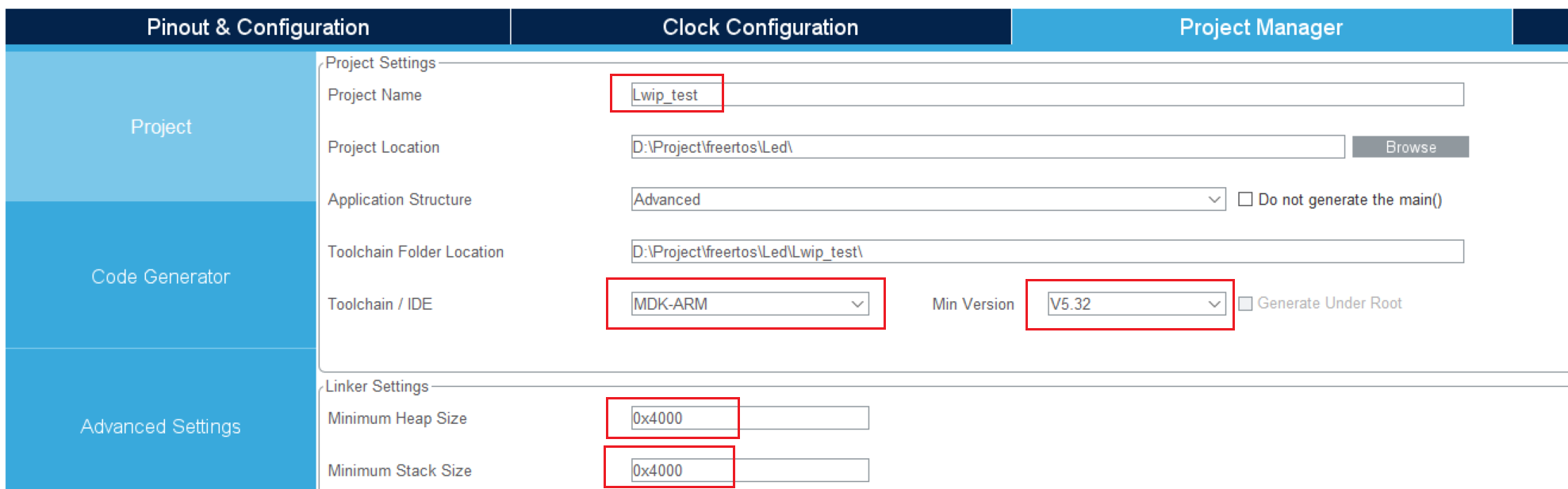

点击Project Manager，点击左侧的Project，然后修改如下，

堆栈大小都设置为16KB

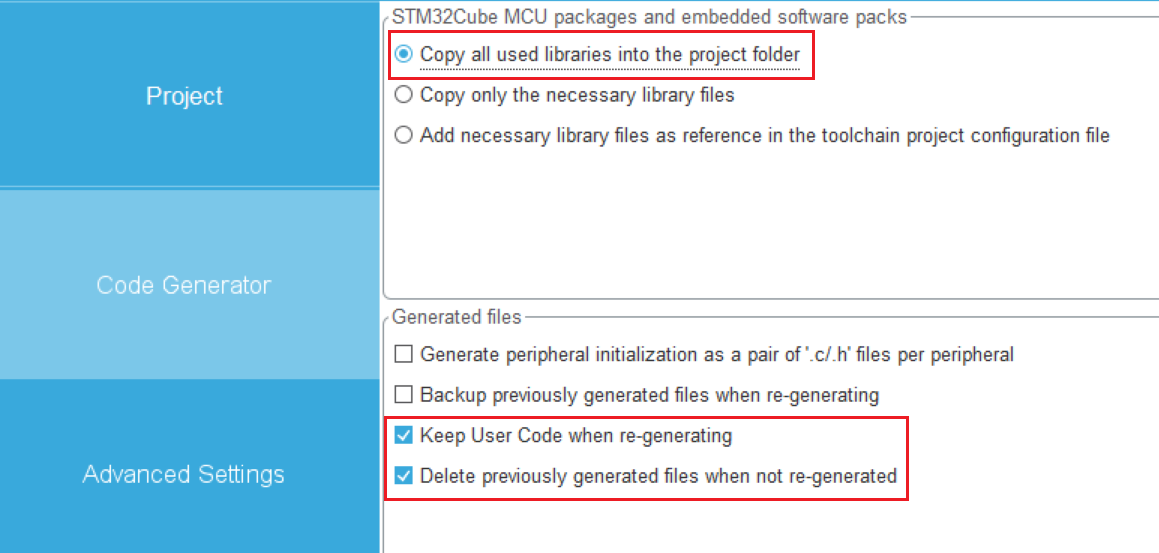

点击Code Generator，根据需要进行选择，本人选择如下，这样会让工程变的独立，但是工程大小会变大

7. 生成工程

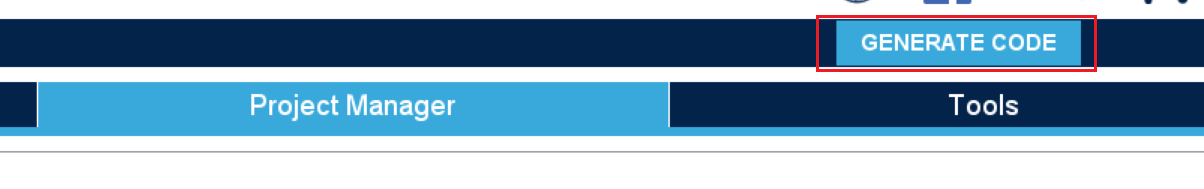

最后点击右上角的GENERATE CODE生成Keil 工程

三 使用Keil工程

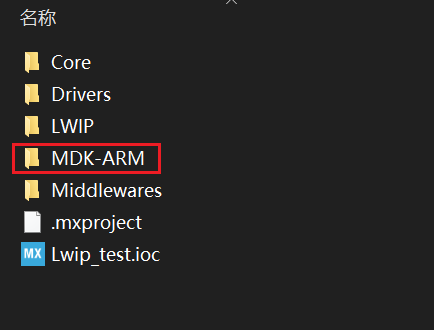

生成的工程如下，打开MDK-ARM目录，

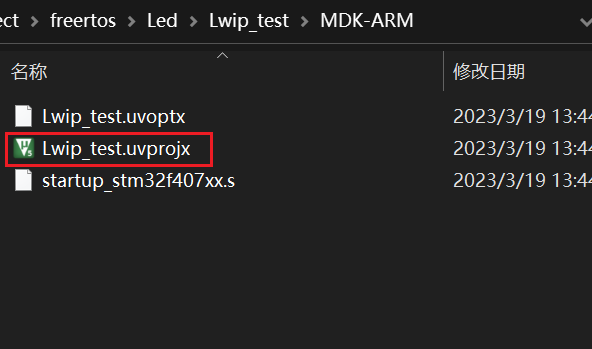

如下，然后打开工程，

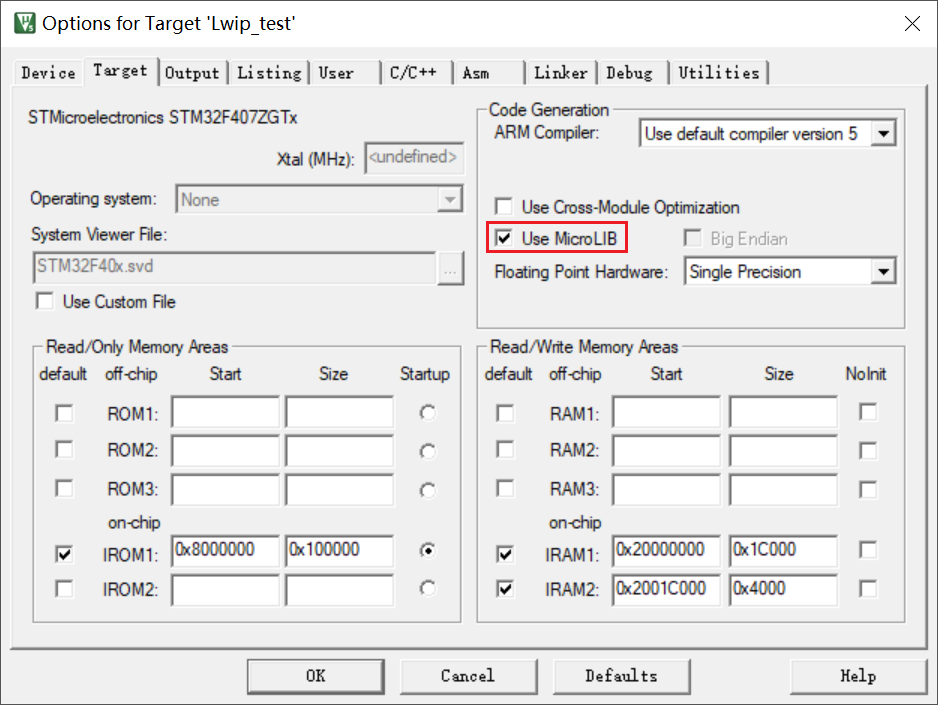

打开后点击配置按钮进行配置，如下是Target栏，勾选Use MicroLIB，因为LWIP源码里会使用printf，如果不想使用MicroLIB，就需要自己添加文件让程序支持printf，这个网上可以搜一下。

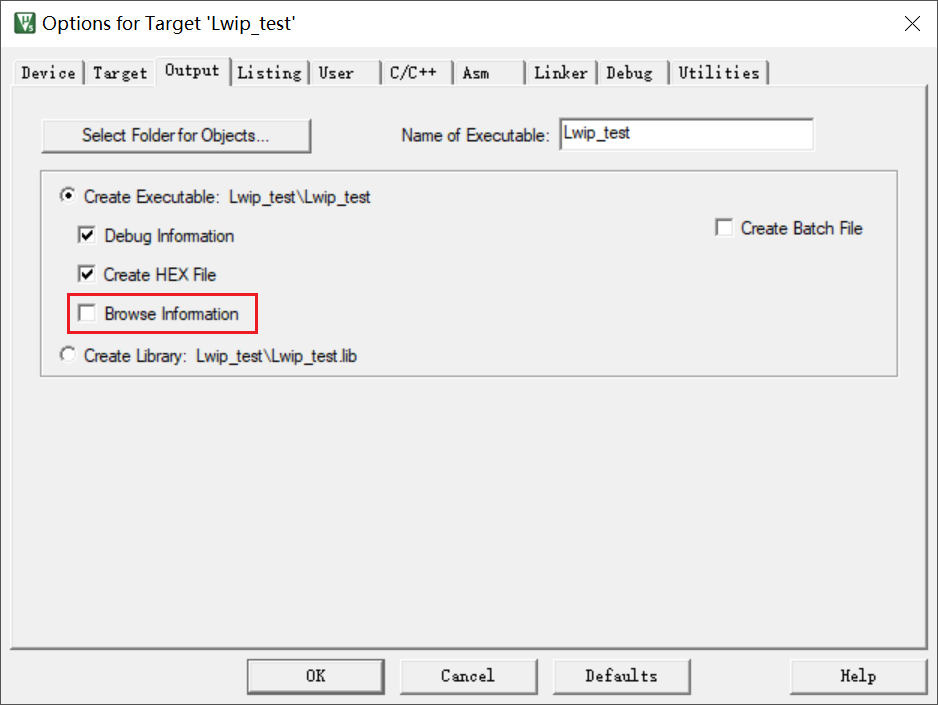

然后点击Output，取消勾选Browse Information，这个可以大幅提高编译时间，只是在keil里无法查看函数定义，不过本人是使用VSCode来查看代码，就不需要这个Browse Information了。

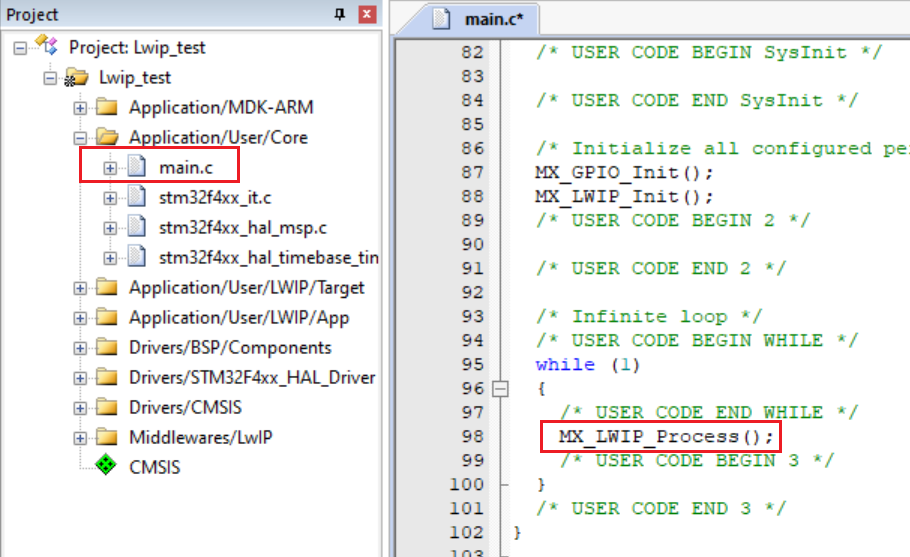

最后打开main.c，在里面的while循环里添加MX_LWIP_Process()，如下，

这行代码是使用polling mode来处理网络报文。

最后编译并把程序下载到CM4里。

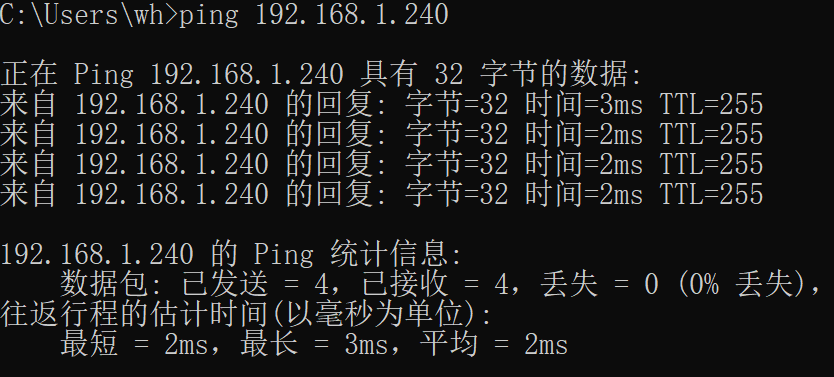

先用网线把板子和电脑连接在一起（根据介绍，网线要提前接上），下载完毕后按一下复位键，等待~3s后，使用ping进行测试，

成功！

小问题：在测试中发现这个板子有个问题，如果是断电重启，ping就会失效，但是上电后按一下复位键，ping就可以成功。电路图上显示，网卡芯片的复位脚和CM4的复位脚是连接在一起的，不知道是不是这个原因造成的。

四 小结

本文讲述如何使用CubeMX生成运行LWIP的Keil工程，并测试OK，顺道讲述了一些坑和对应办法。
