零、本节学习目标

1. Spark开发环境需要准备什么
2. 了解Spark的三种部署方式
3. 搭建Spark Standalone集群
4. 搭建Spark on Yarn集群
5. 搭建Spark HA集群

一、准备工作

• 由于Spark仅仅是一种计算框架，不负责数据的存储和管理，因此，通常都会将Spark和Hadoop进行统一部署，由Hadoop中的HDFS、HBase等组件负责数据的存储管理，Spark负责数据计算。

• 安装Spark集群前，需要安装Hadoop环境

二、Spark的部署模式

（一）Standalone模式

• Standalone模式被称为集群单机模式。该模式下，Spark集群架构为主从模式，即一台Master节点与多台Slave节点，Slave节点启动的进程名称为Worker，存在单点故障的问题。

（二）Mesos模式

• Mesos模式被称为Spark on Mesos模式。Mesos是一款资源调度管理系统，为Spark提供服务，由于Spark与Mesos存在密切的关系，因此在设计Spark框架时充分考虑到对Mesos的集成。

（三）Yarn模式

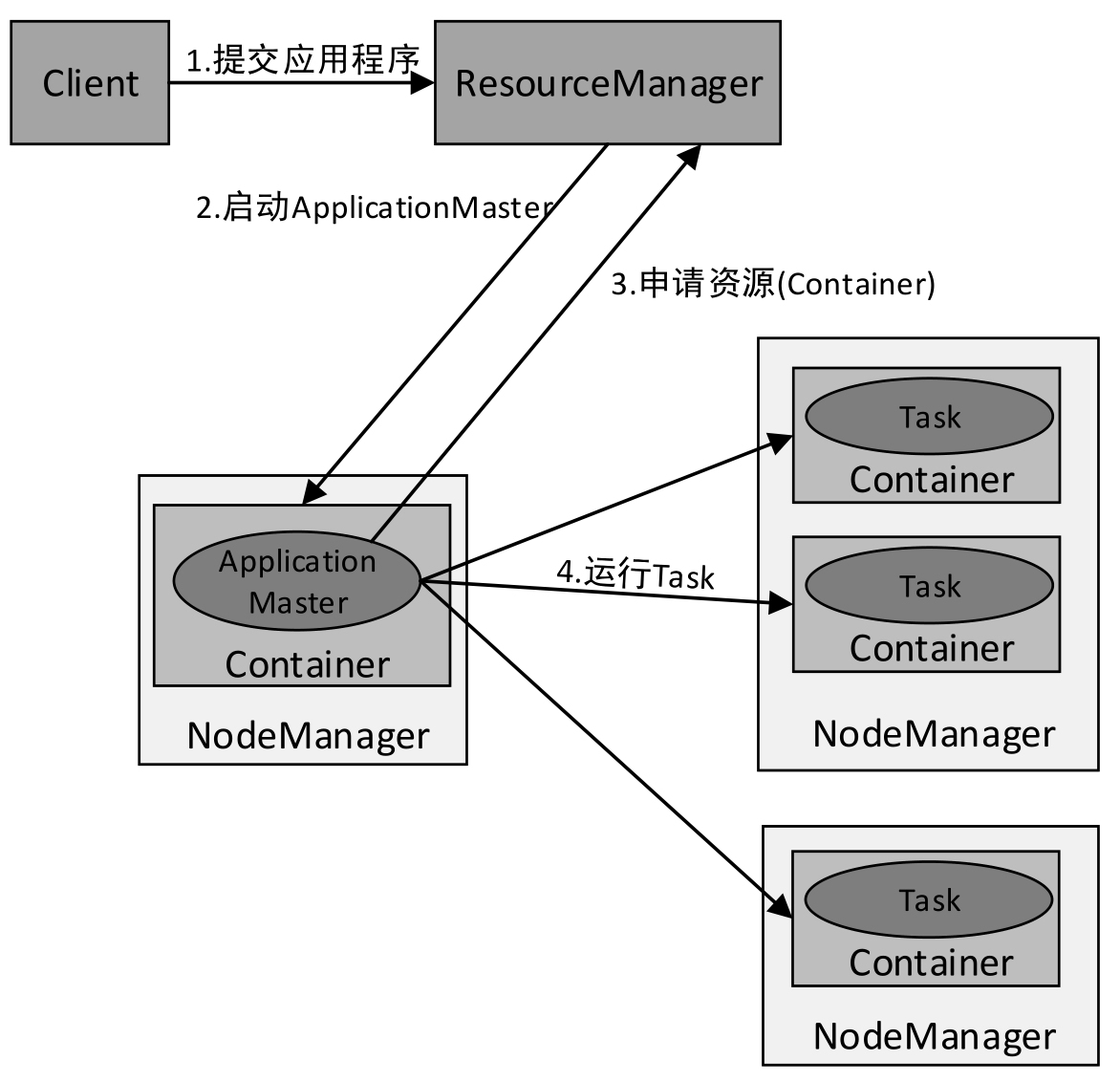

• Yarn模式被称为Spark on Yarn模式，即把Spark作为一个客户端，将作业提交给Yarn服务。由于在生产环境中，很多时候都要与Hadoop使用同一个集群，因此采用Yarn来管理资源调度，可以提高资源利用率。

三、搭建Spark单机版环境

（一）前提是安装配置好了JDK

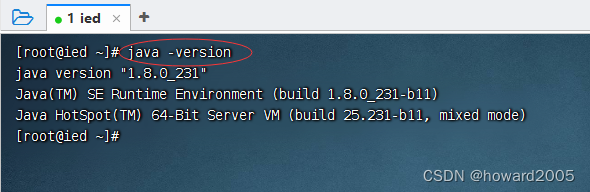

• 查看JDK版本


（二）下载、安装与配置Spark

1、下载Spark安装包

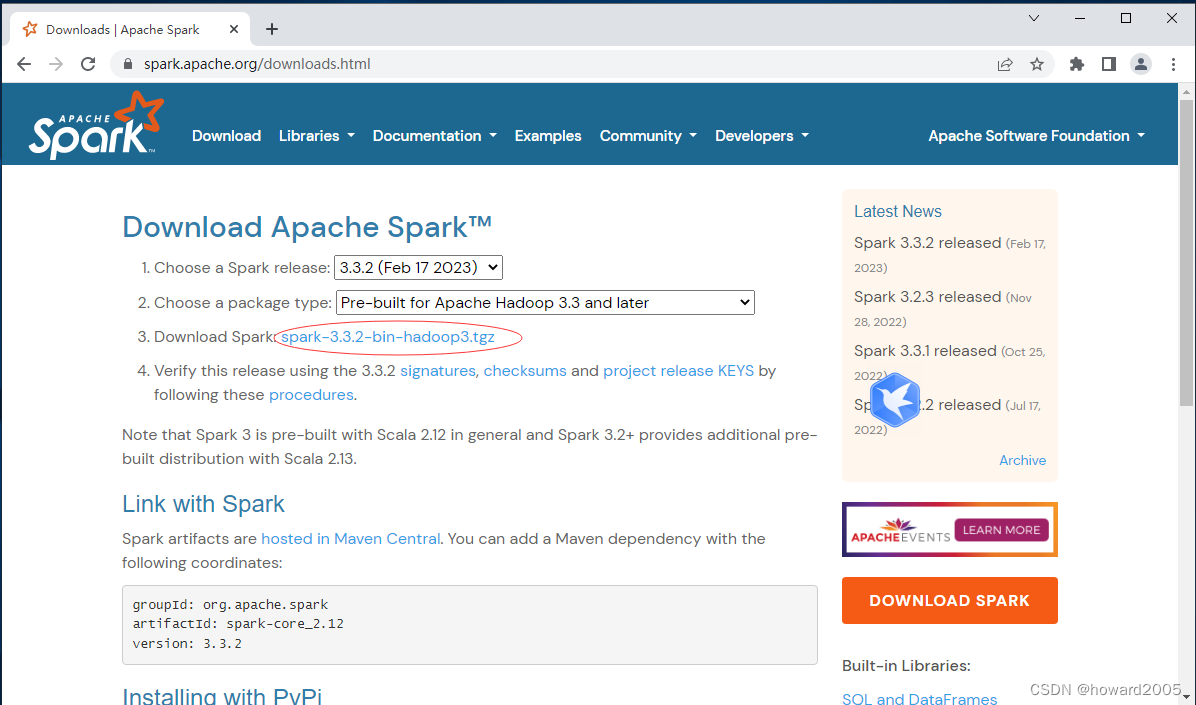

• 官网下载页面：https://spark.apache.org/downloads.html

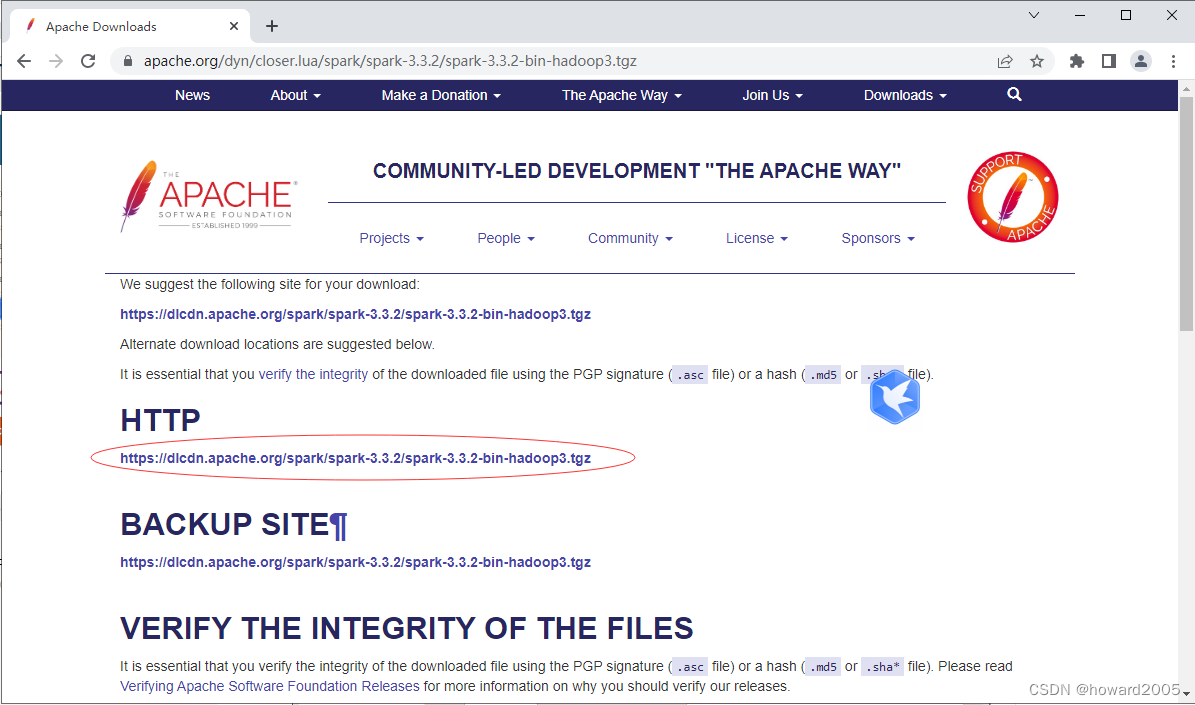

• 下载链接：https://www.apache.org/dyn/closer.lua/spark/spark-3.3.2/spark-3.3.2-bin-hadoop3.tgz

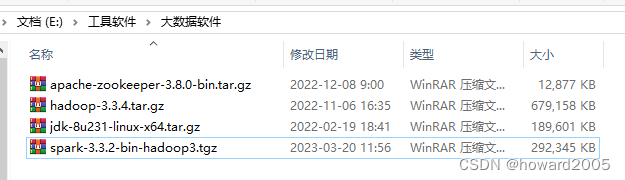

• 下载到本地


2、将Spark安装包上传到虚拟机

• 将Spark安装包上传到ied虚拟机/opt目录


3、将Spark安装包解压到指定目录

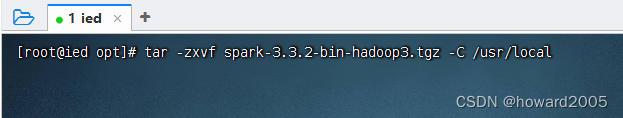

• 执行命令：tar -zxvf spark-3.3.2-bin-hadoop3.tgz -C /usr/local

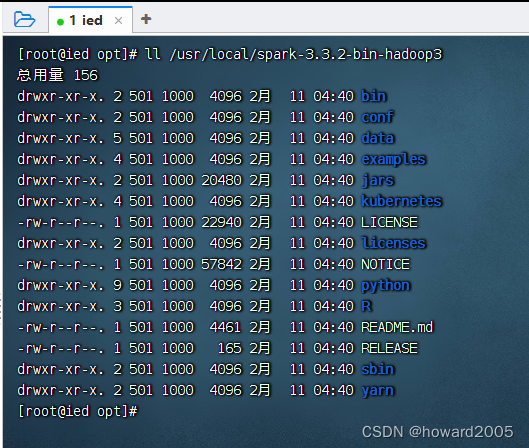

• 查看解压之后的spark目录


4、配置Spark环境变量

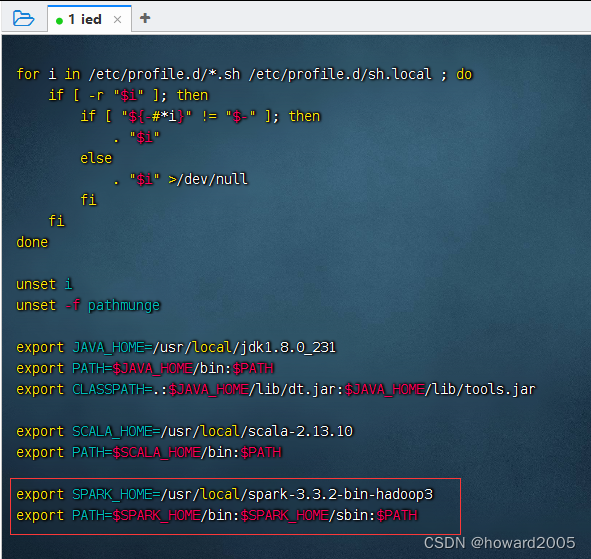

• 执行vim /etc/profile


export SPARK_HOME=/usr/local/spark-3.3.2-bin-hadoop3
export PATH=$SPARK_HOME/bin:$SPARK_HOME/sbin:$PATH

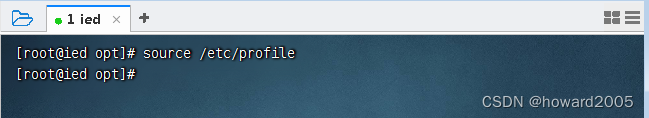

• 存盘退出，执行命令：source /etc/profile，让环境配置生效


（三）使用Spark单机版环境

1、使用SparkPi来计算Pi的值

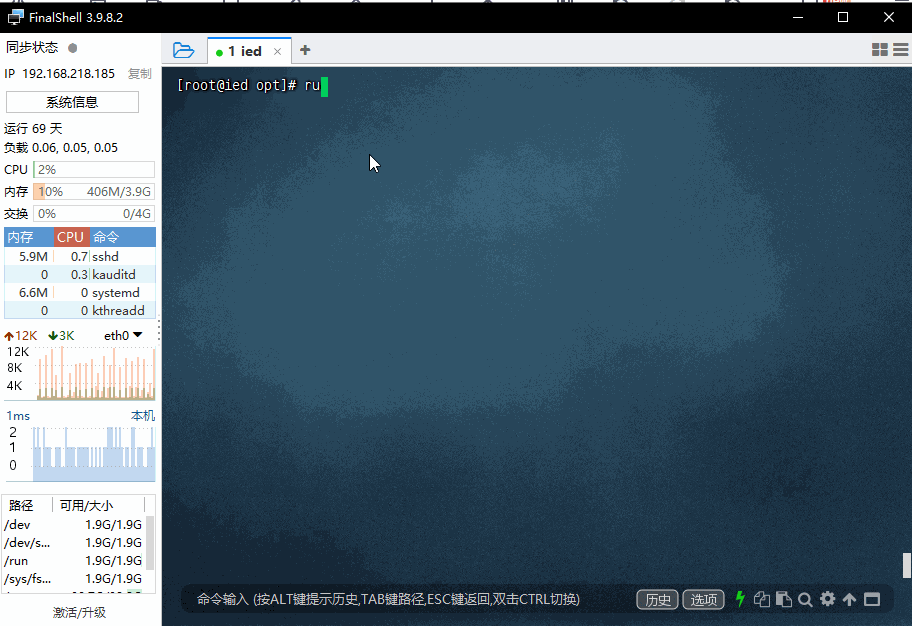

• 执行命令：run-example SparkPi 2 （其中参数2是指两个并行度）

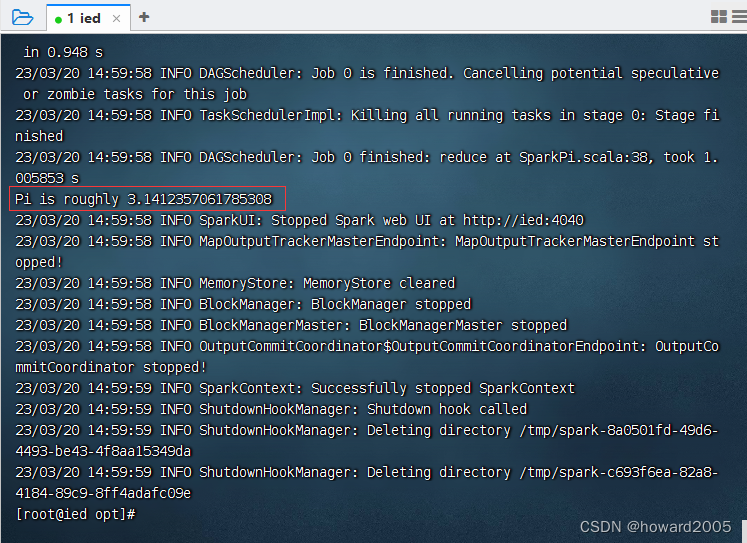

• 查看计算结果：Pi is roughly 3.1412357061785308


2、使用Scala版本Spark-Shell

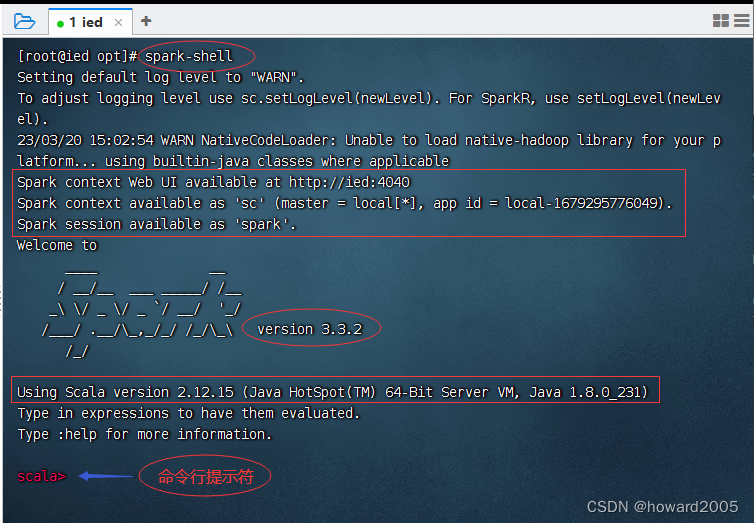

• 执行spark-shell命令，启动Scala版的Spark-Shell


• 注意：Spark 3.3.2使用的Scala版本其实是2.12.15

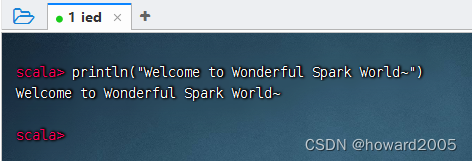

• 利用print函数输出了一条信息

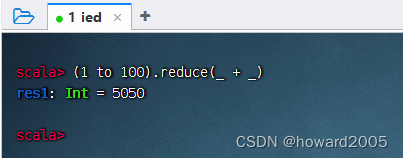

• 计算1 + 2 + 3 + …… + 100

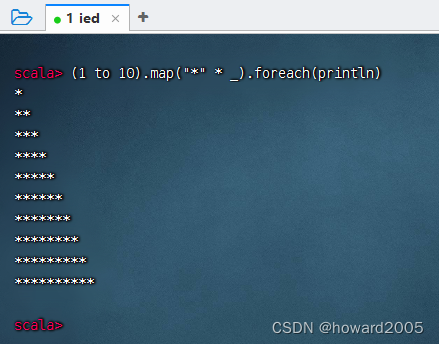

• 输出字符直角三角形

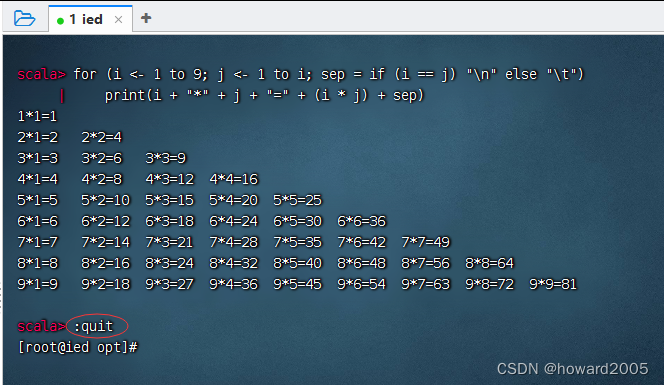

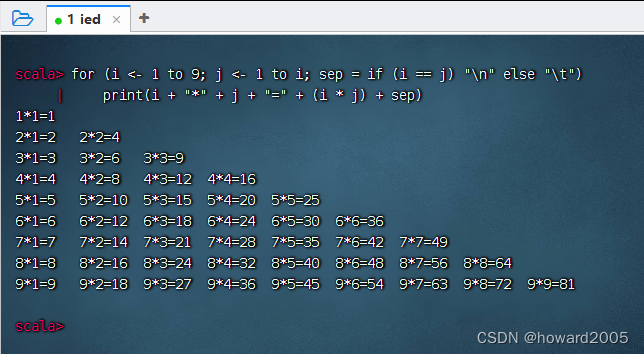

• 打印九九表


• 执行:quit命令，退出Spark Shell交互式环境


3、使用Python版本Spark-Shell

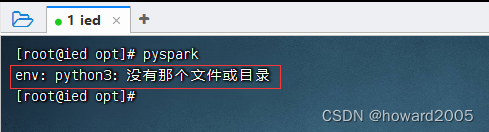

• 执行pyspark命令启动Python版的Spark-Shell

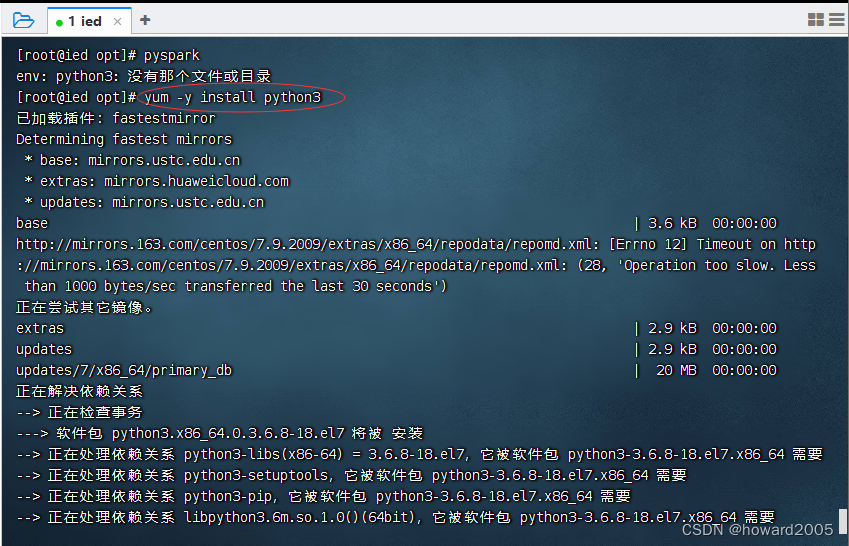

• 执行命令：yum -y install python3

• 执行命令：pyspark

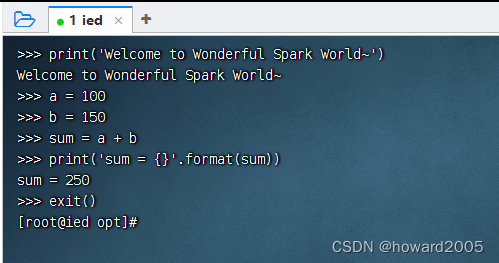

• 输出一条信息，进行加法运算，然后退出交互式环境


4、初识弹性分布式数据集RDD

• Spark 中的RDD (Resilient Distributed Dataset) 就是一个不可变的分布式对象集合。每个RDD 都被分为多个分区，这些分区运行在集群中的不同节点上。RDD 可以包含Python、Java、Scala 中任意类型的对象，甚至可以包含用户自定义的对象。用户可以使用两种方法创建RDD：读取一个外部数据集，或在驱动器程序里分发驱动器程序中的对象集合（比如list 和set）。

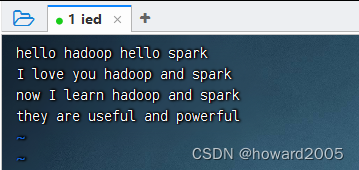

• 在/home目录下创建test.txt文件


例1、创建一个RDD

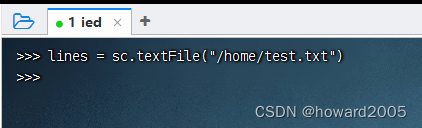

• 在pyspark命令行，执行命令：lines = sc.textFile('test.txt')


• 创建出来后，RDD 支持两种类型的操作： 转化操作（transformation） 和行动操作（action）。转化操作会由一个RDD 生成一个新的RDD。另一方面，行动操作会对RDD 计算出一个结果，并把结果返回到驱动器程序中，或把结果存储到外部存储系统（如HDFS）中。

例2、调用转化操作filter()

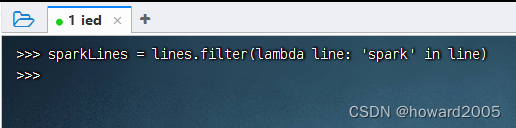

• 执行命令：sparkLines = lines.filter(lambda line: 'spark' in line)


例3、调用行动操作first()

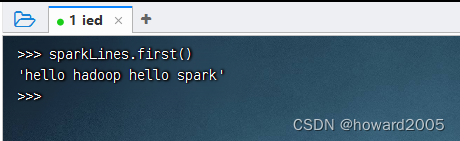

• 执行命令：sparkLines.first()

• 转化操作和行动操作的区别在于Spark 计算RDD 的方式不同。虽然你可以在任何时候定义新的RDD，但Spark 只会惰性计算这些RDD。它们只有第一次在一个行动操作中用到时，才会真正计算。这种策略刚开始看起来可能会显得有些奇怪，不过在大数据领域是很有道理的。比如，看看例2 和例3，我们以一个文本文件定义了数据，然后把其中包含spark的行筛选出来。如果Spark 在我们运行lines = sc.textFile(...) 时就把文件中所有的行都读取并存储起来，就会消耗很多存储空间，而我们马上就要筛选掉其中的很多数据。相反， 一旦Spark 了解了完整的转化操作链之后，它就可以只计算求结果时真正需要的数据。事实上，在行动操作first() 中，Spark 只需要扫描文件直到找到第一个匹配的行为止，而不需要读取整个文件。

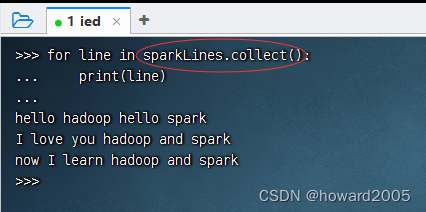

• 如果要显示全部包含spark的行，执行命令：sparkLines.collect()

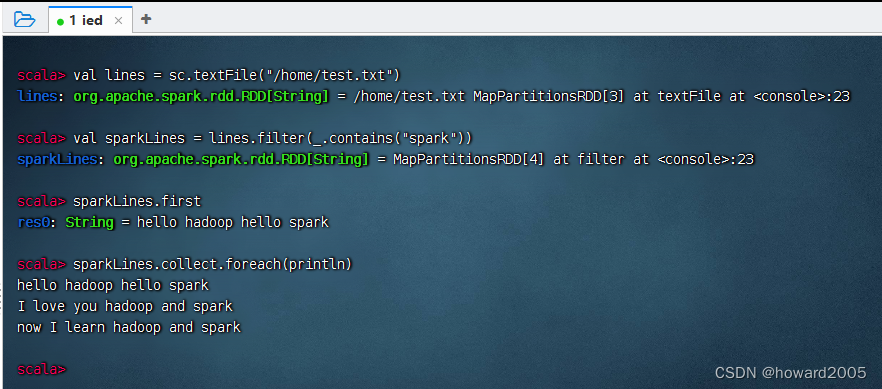

• 同样的任务，在Scala的Spark Shell里完成


四、搭建Spark Standalone集群

（一）Spark Standalone架构

• Spark Standalone模式为经典的Master/Slave（主/从）架构，资源调度是Spark自己实现的。在Standalone模式中，根据应用程序提交的方式不同，Driver（主控进程）在集群中的位置也有所不同。应用程序的提交方式主要有两种：client和cluster，默认是client。可以在向Spark集群提交应用程序时使用--deploy-mode参数指定提交方式。

1、client提交方式

• 当提交方式为client时，运行架构如下图所示


• 集群的主节点称为Master节点，在集群启动时会在主节点启动一个名为Master的守护进程，类似YARN集群的ResourceManager；从节点称为Worker节点，在集群启动时会在各个从节点上启动一个名为Worker的守护进程，类似YARN集群的NodeManager。

• Spark在执行应用程序的过程中会启动Driver和Executor两种JVM进程。

• Driver为主控进程，负责执行应用程序的main()方法，创建SparkContext对象（负责与Spark集群进行交互），提交Spark作业，并将作业转化为Task（一个作业由多个Task任务组成），然后在各个Executor进程间对Task进行调度和监控。通常用SparkContext代表Driver。在上图的架构中，Spark会在客户端启动一个名为SparkSubmit的进程，Driver程序则运行于该进程。

• Executor为应用程序运行在Worker节点上的一个进程，由Worker进程启动，负责执行具体的Task，并存储数据在内存或磁盘上。每个应用程序都有各自独立的一个或多个Executor进程。在Spark Standalone模式和Spark on YARN模式中，Executor进程的名称为CoarseGrainedExecutorBackend，类似运行MapReduce程序所产生的YarnChild进程，并且同时与Worker、Driver都有通信。

2、cluster提交方式

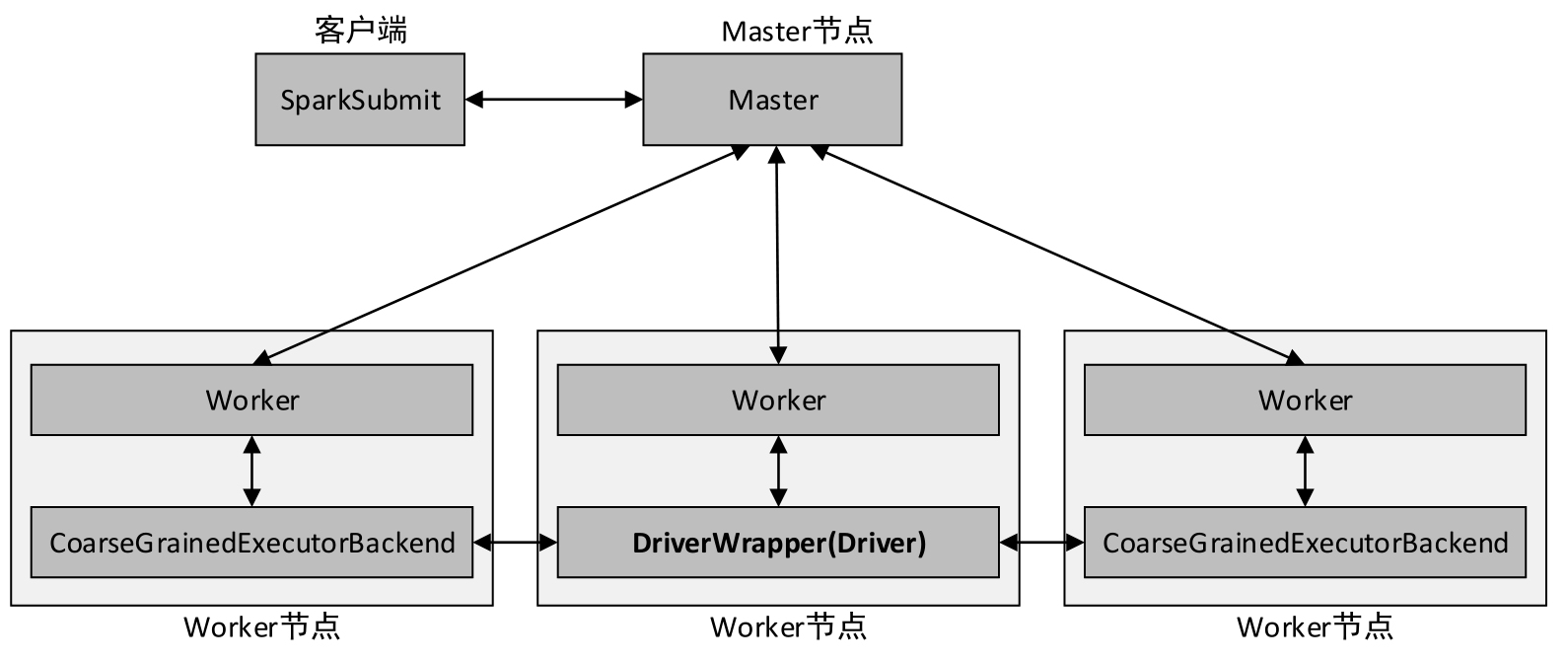

• 当提交方式为cluster时，运行架构如下图所示

• Standalone cluster提交方式提交应用程序后，客户端仍然会产生一个名为SparkSubmit的进程，但是该进程会在应用程序提交给集群之后就立即退出。当应用程序运行时，Master会在集群中选择一个Worker进程启动一个名为DriverWrapper的子进程，该子进程即为Driver进程，所起的作用相当于YARN集群的ApplicationMaster角色，类似MapReduce程序运行时所产生的MRAppMaster进程。

（二）Spark集群拓扑

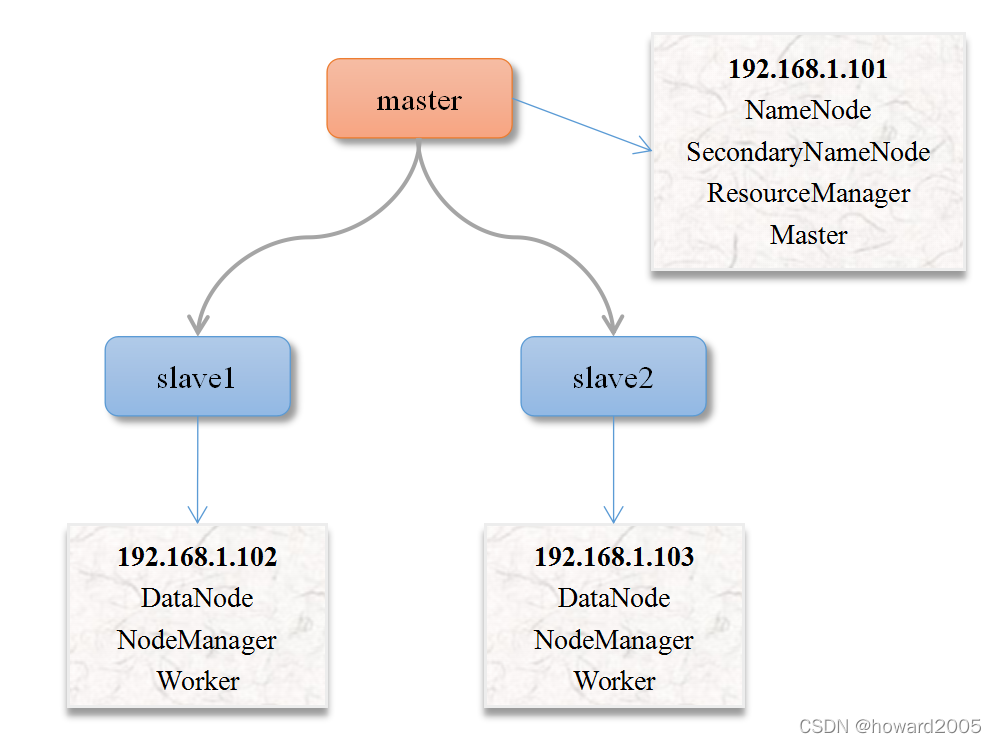

1、集群拓扑

• 一个主节点，两个从节点


2、集群角色分配

• Spark Standalone模式的集群搭建需要在集群的每个节点都安装Spark，集群角色分配如下表所示。

（三）前提条件：安装配置了分布式Hadoop环境

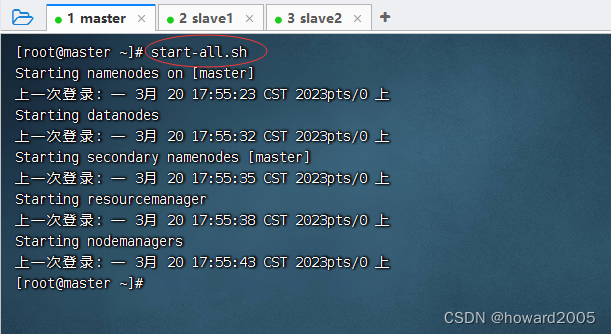

• 启动hadoop集群

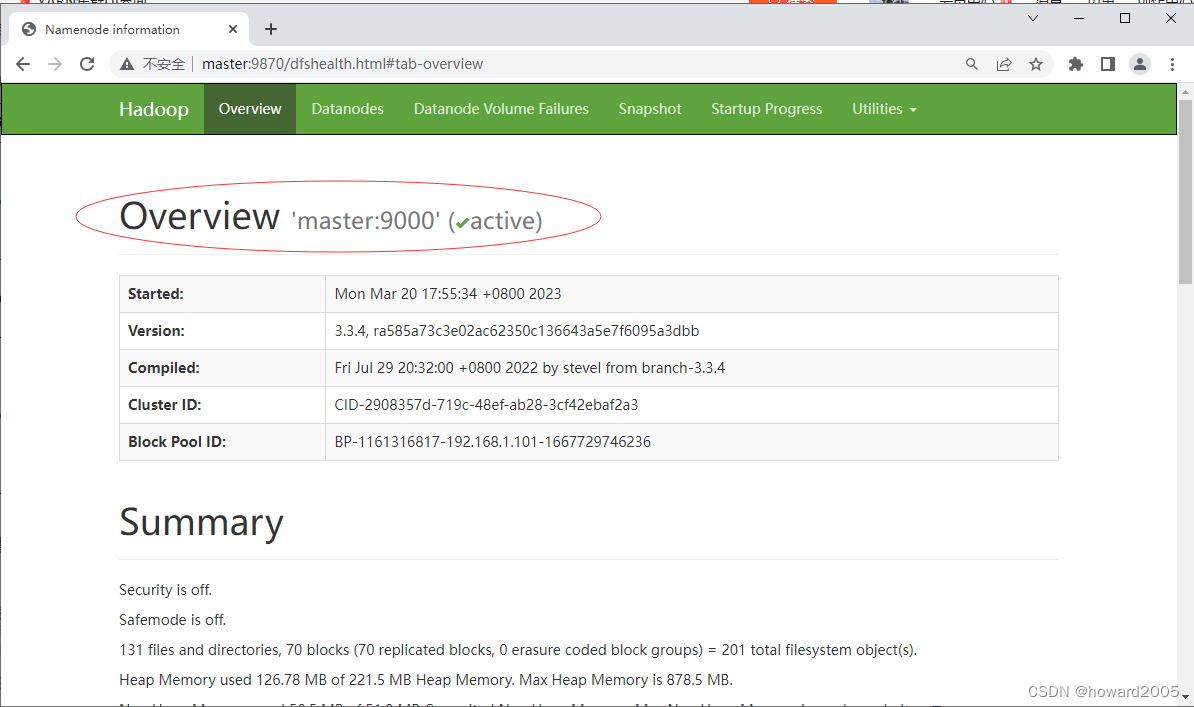

• 访问Hadoop Web界面


（四）在master虚拟机上安装配置Spark

1、将spark安装包上传到master虚拟机

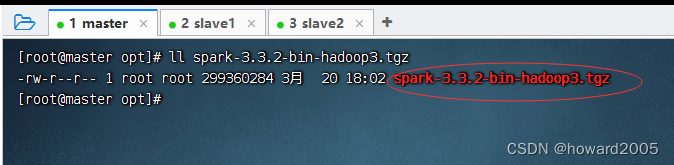

• 进入/opt目录，查看上传的spark安装包


2、将spark安装包解压到指定目录

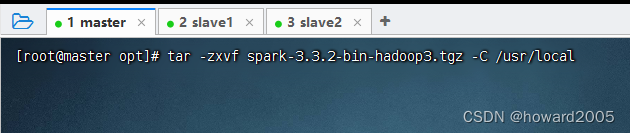

• 执行命令：tar -zxvf spark-3.3.2-bin-hadoop3.tgz -C /usr/local


3、配置spark环境变量

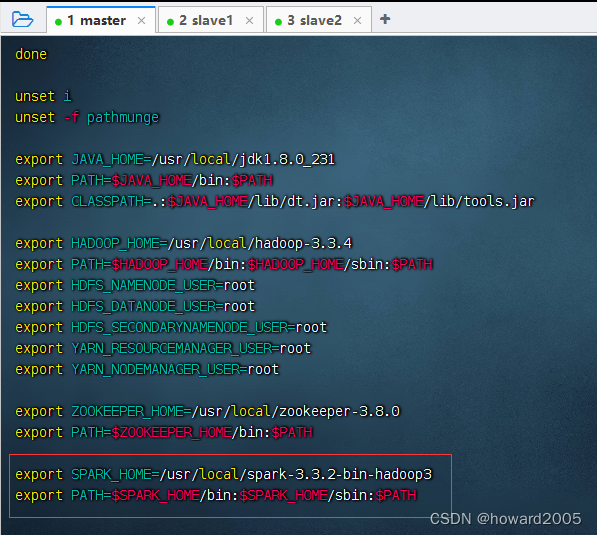

• 执行命令：vim /etc/profile


export SPARK_HOME=/usr/local/spark-3.3.2-bin-hadoop3
export PATH=$SPARK_HOME/bin:$SPARK_HOME/sbin:$PATH

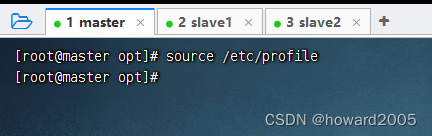

• 存盘退出后，执行命令：source /etc/profile，让配置生效

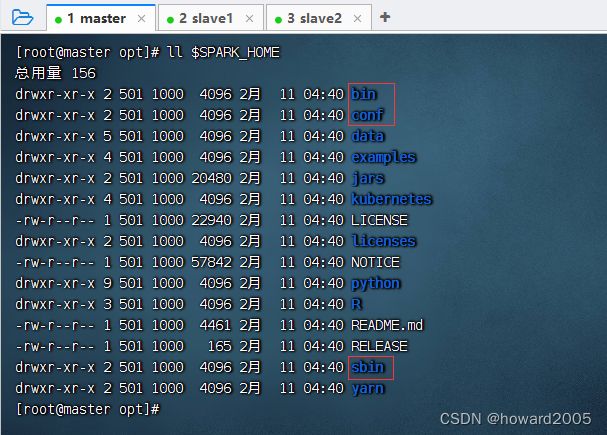

• 查看spark安装目录（bin、sbin和conf三个目录很重要）


4、编辑spark环境配置文件

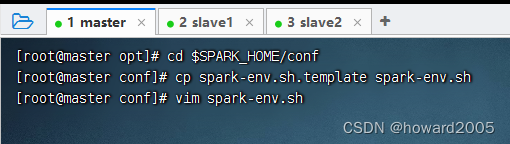

• 进入spark配置目录后，执行命令：cp spark-env.sh.template spark-env.sh与vim spark-env.sh

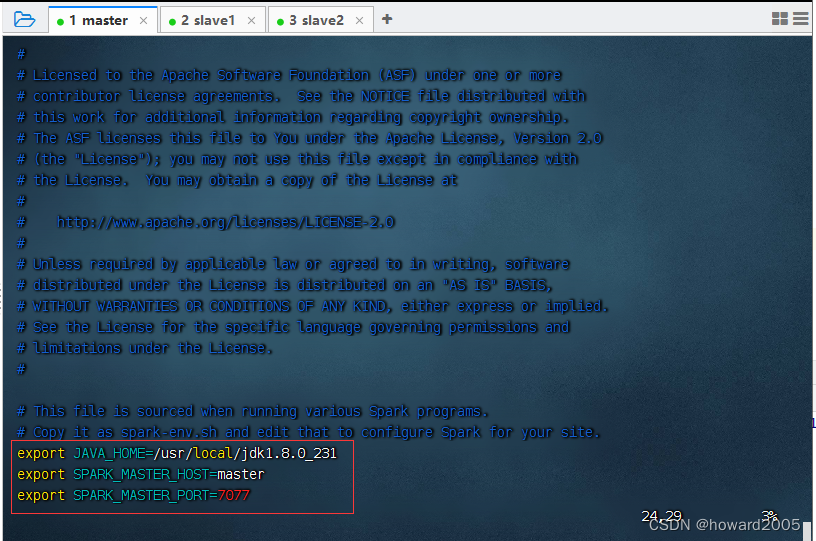

• 添加三行语句


export JAVA_HOME=/usr/local/jdk1.8.0_231
export SPARK_MASTER_HOST=master
export SPARK_MASTER_PORT=7077

• JAVA_HOME：指定JAVA_HOME的路径。若集群中每个节点在/etc/profile文件中都配置了JAVA_HOME，则该选项可以省略，Spark集群启动时会自动读取。为了防止出错，建议此处将该选项配置上。
• SPARK_MASTER_HOST：指定集群主节点（master）的主机名，此处为master。
• SPARK_MASTER_PORT：指定Master节点的访问端口，默认为7077。

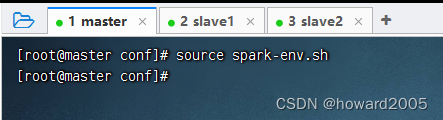

• 存盘退出，执行命令：source spark-env.sh，让配置生效


5、创建slaves文件，添加从节点

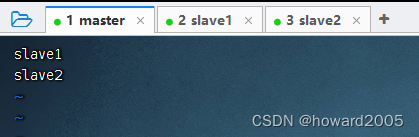

• 执行命令：vim slaves，添加两个从节点主机名


（五）在slave1虚拟机上安装配置Spark

1、把master虚拟机上安装的spark分发给slave1虚拟机

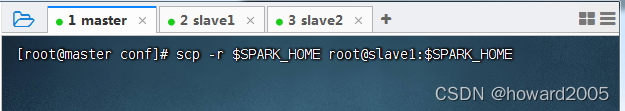

• 执行命令：scp -r $SPARK_HOME root@slave1:$SPARK_HOME


2、将master虚拟机上环境变量配置文件分发到slave1虚拟机

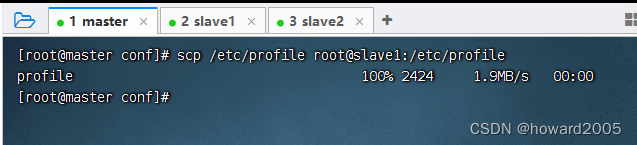

• 在master虚拟机上，执行命令：scp /etc/profile root@slave1:/etc/profile

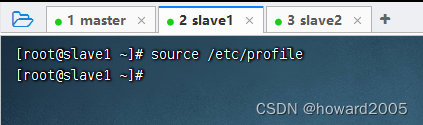

• 在slave1虚拟机上，执行命令：source /etc/profile，让环境配置生效


3、在slave1虚拟机上让spark环境配置文件生效

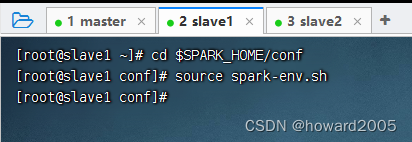

• 在slave1虚拟机上，进入spark配置目录，执行命令：source spark-env.sh


（六）在slave2虚拟机上安装配置Spark

1、把master虚拟机上安装的spark分发给slave2虚拟机

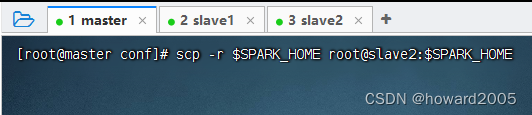

• 执行命令：scp -r $SPARK_HOME root@slave2:$SPARK_HOME


2、将master虚拟机上环境变量配置文件分发到slave2虚拟机

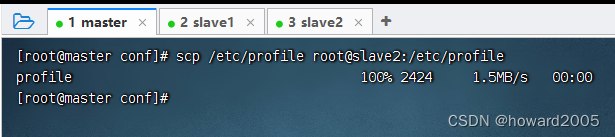

• 在master虚拟机上，执行命令：scp /etc/profile root@slave2:/etc/profile

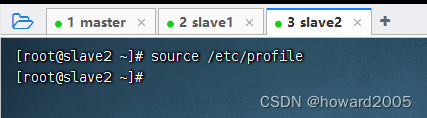

• 在slave2虚拟机上，执行命令：source /etc/profile，让环境配置生效


3、在slave2虚拟机上让spark环境配置文件生效

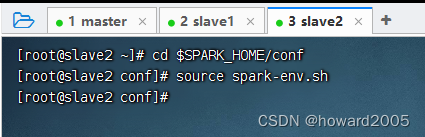

• 在slave2虚拟机上，进入spark配置目录，执行命令：source spark-env.sh


（七）启动Spark Standalone集群

• Spark Standalone集群使用Spark自带的资源调度框架，但一般我们把数据保存在HDFS上，用HDFS做数据持久化，所以Hadoop还是需要配置，但是可以只配置HDFS相关的，而Hadoop YARN不需要配置。启动Spark Standalone集群，不需要启动YARN服务，因为Spark会使用自带的资源调度框架。

1、启动hadoop的dfs服务

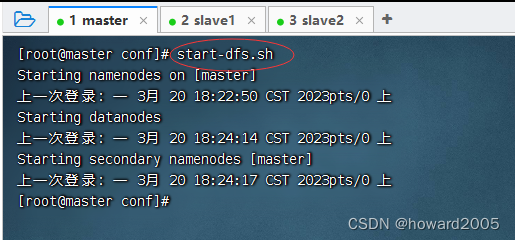

• 在master虚拟机上执行命令：start-dfs.sh


2、启动Spark集群

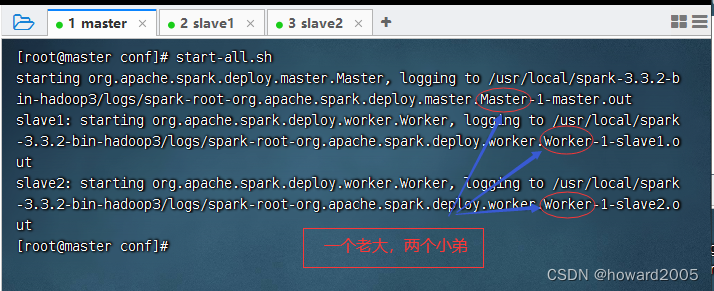

• 执行命令：start-all.sh


• 查看start-all.sh的源码启动Master与Worker的命令

# Start Master
"${SPARK_HOME}/sbin"/start-master.sh
# Start Worker
s"${SPARK_HOME}/sbin"/start-slaves.sh

• 可以看到，当执行start-all.sh命令时，会分别执行start-master.sh命令启动Master，执行start-slaves.sh命令启动Worker。

• 注意，若spark-evn.sh中配置了SPARK_MASTER_HOST属性，则必须在该属性指定的主机上启动Spark集群，否则会启动不成功；若没有配置SPARK_MASTER_HOST属性，则可以在任意节点上启动Spark集群，当前执行启动命令的节点即为Master节点。

• 启动完毕后，分别在各节点执行jps命令，查看启动的进程。若在master节点存在Master进程，slave1节点存在Worker进程，slave2节点存在Worker进程，则说明集群启动成功。

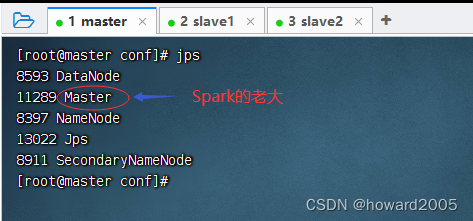

• 查看master节点进程

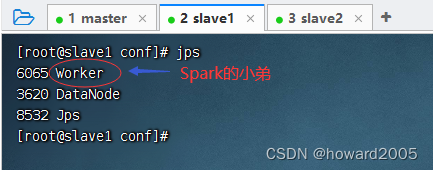

• 查看slave1节点进程

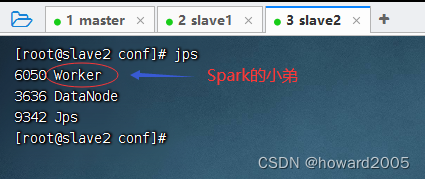

• 查看slave2节点进程


（八）访问Spark的WebUI

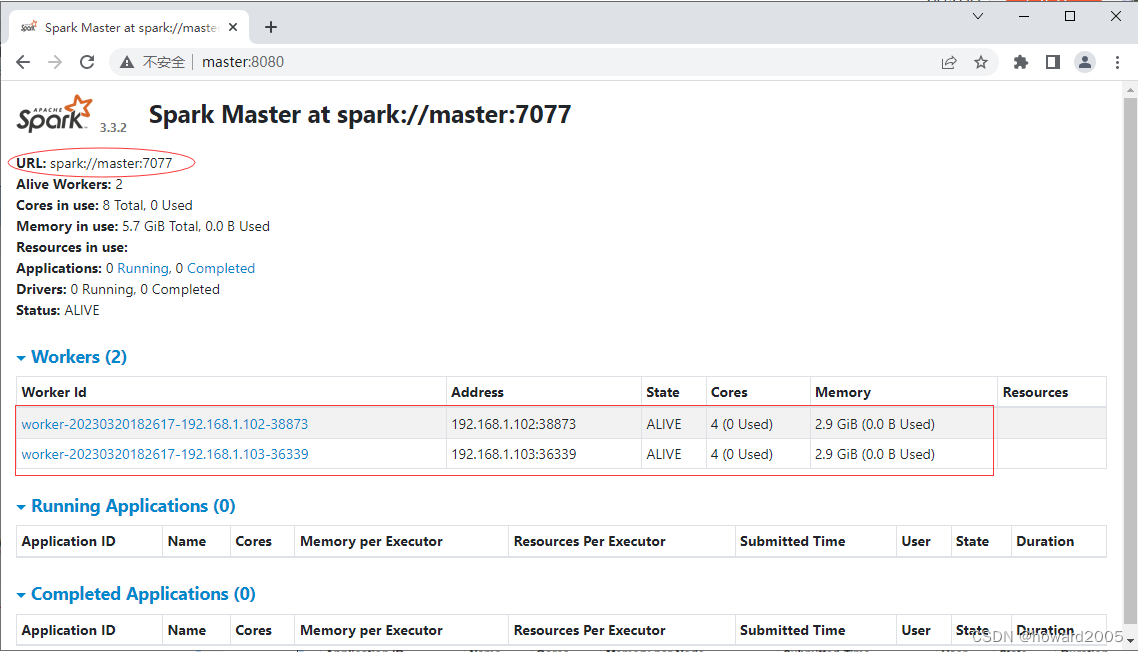

• 在浏览器里访问http://master:8080


（九）启动Scala版Spark Shell

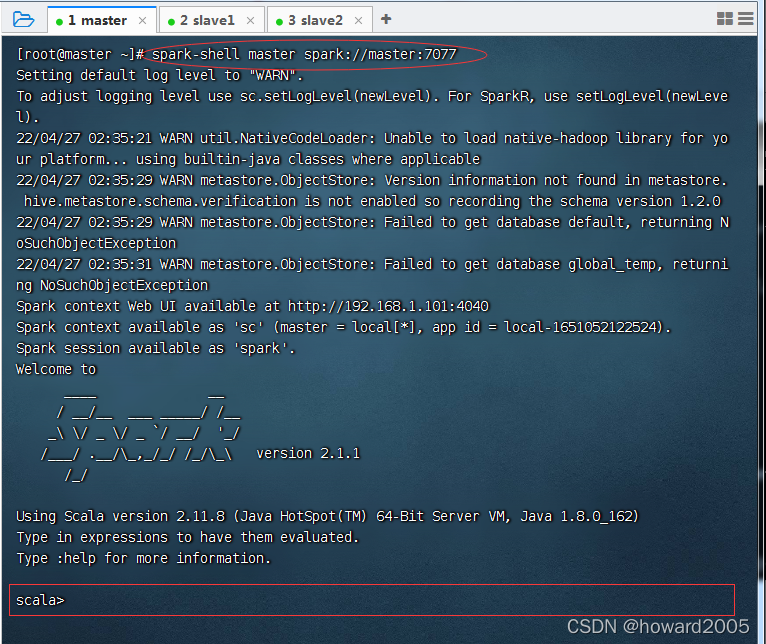

• 执行命令：spark-shell --master spark://master:7077

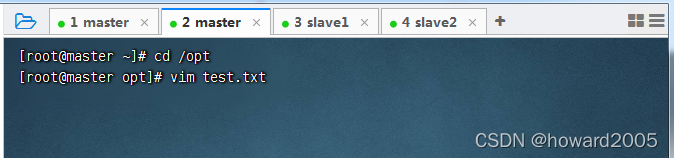

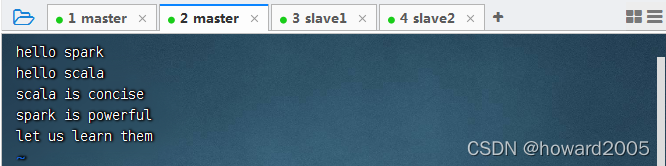

• 在/opt目录里执行命令：vim test.txt

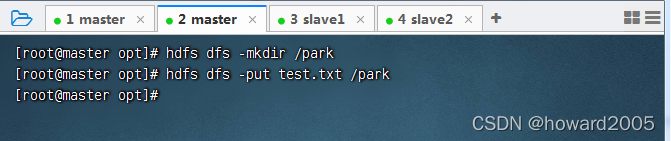

• 在HDFS上创建park目录，将test.txt上传到HDFS的/park目录

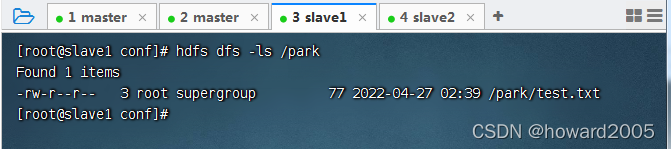

• 在其它虚拟机上也可以查看到该文件

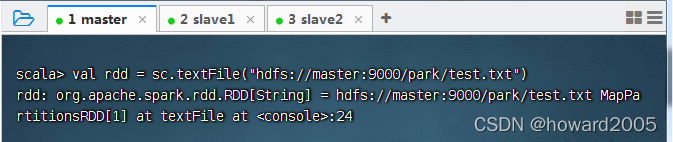

• 读取HDFS上的文件，创建RDD，执行命令：val rdd = sc.textFile("hdfs://master:9000/park/test.txt")

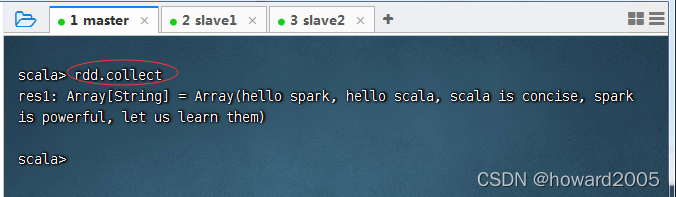

• 收集rdd的数据，执行命令：rdd.collect

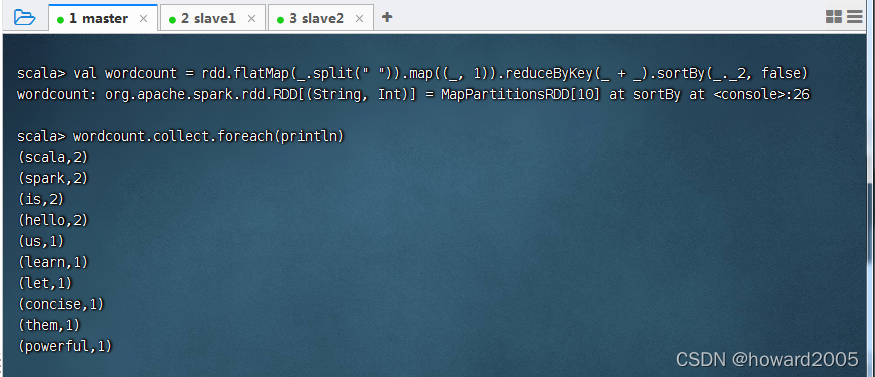

• 进行词频统计，按单词个数降序排列，执行命令：val wordcount = rdd.flatMap(_.split(" ")).map((_, 1)).reduceByKey(_ + _).sortBy(_._2, false)与wordcount.collect.foreach(println)


（十）提交Spark应用程序

1、提交语法格式

• Spark提供了一个客户端应用程序提交工具spark-submit，使用该工具可以将编写好的Spark应用程序提交到Spark集群。
• spark-submit的使用格式如下：$ bin/spark-submit [options] [app options]
• options表示传递给spark-submit的控制参数；
• app jar表示提交的程序JAR包（或Python脚本文件）所在位置；
• app options表示jar程序需要传递的参数，例如main()方法中需要传递的参数。

2、spark-submit常用参数

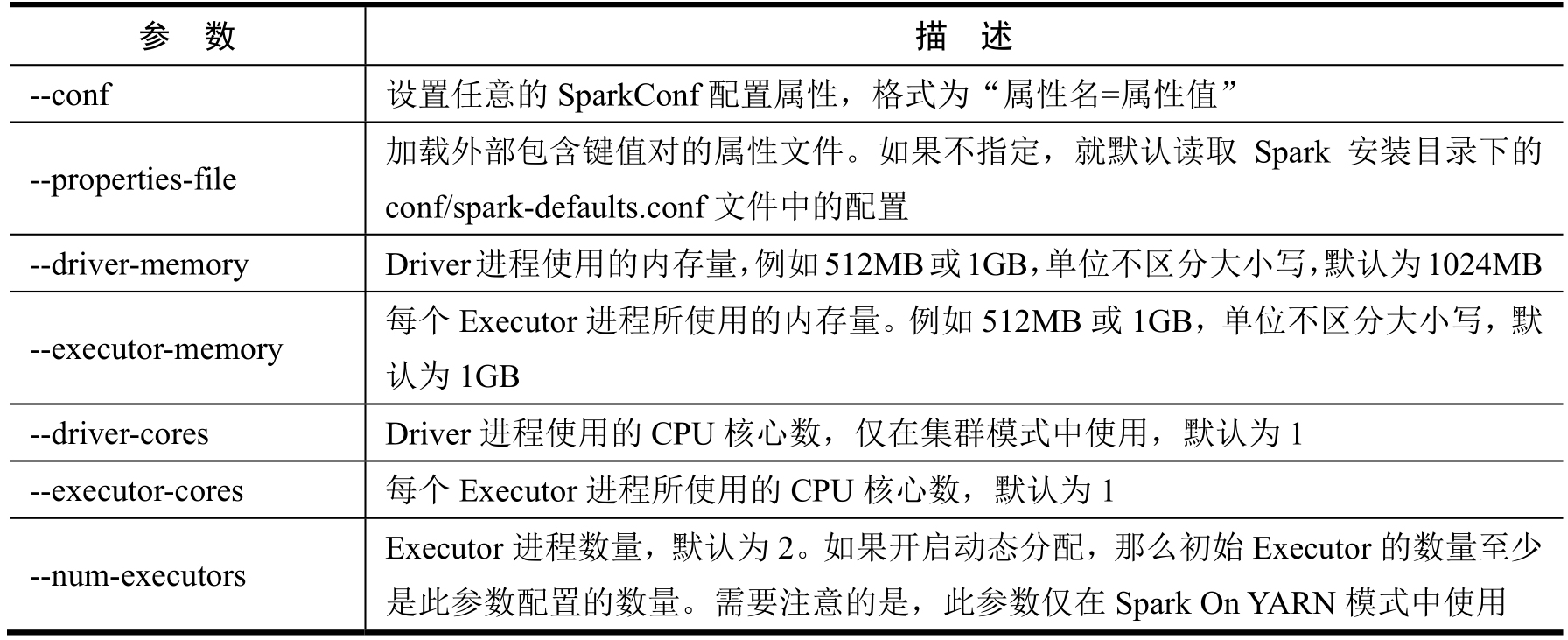

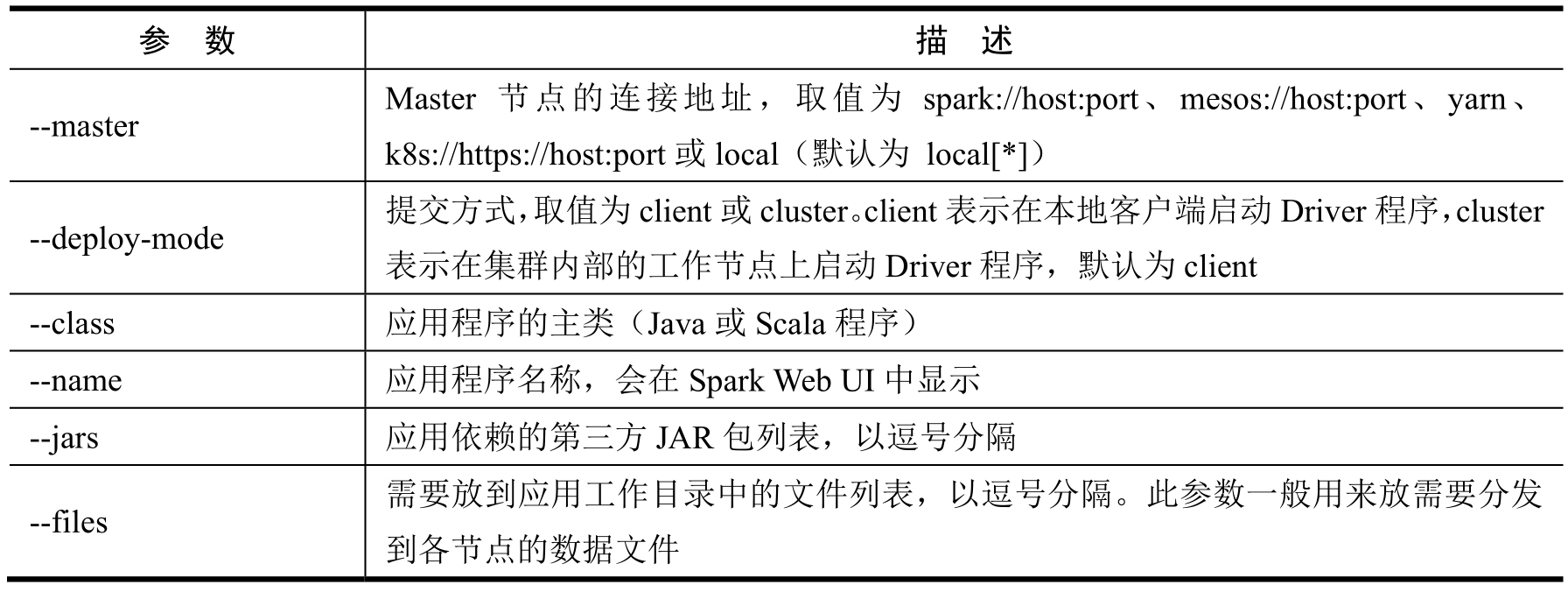

• 除了–master参数外，spark-submit还提供了一些控制资源使用和运行时环境的参数。



3、案例演示 - 提交Spark自带的圆周率计算程序

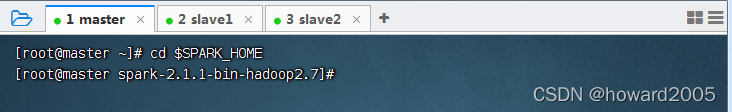

• 进入Spark安装目录


（1）Standalone模式，采用client提交方式

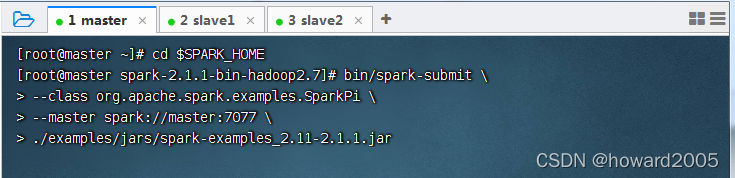

• 执行下述命令，将Spark自带的求圆周率的程序提交到集群


bin/spark-submit \
--class org.apache.spark.examples.SparkPi \
--master spark://master:7077 \
./examples/jars/spark-examples_2.11-2.1.1.jar

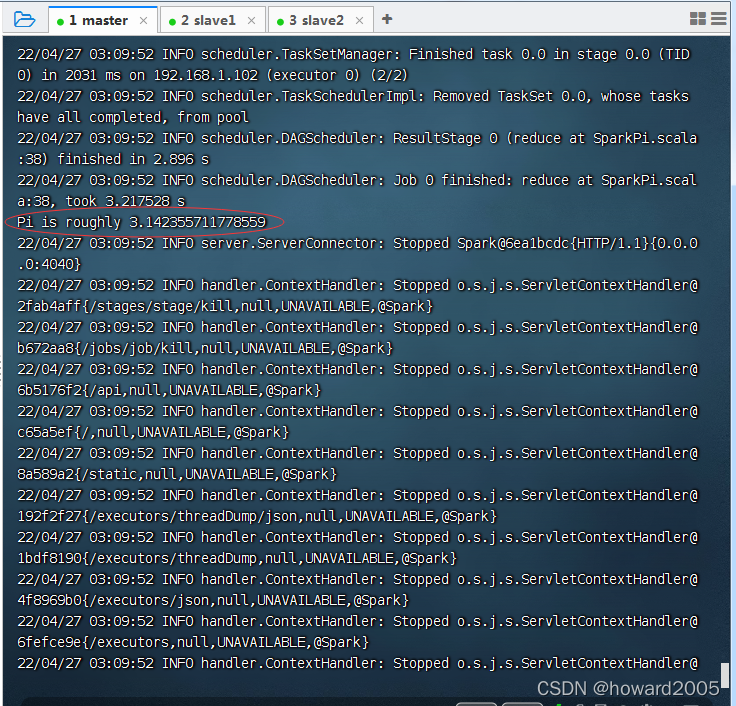

• 查看运行结果


• 上述命令中的–master参数指定了Master节点的连接地址。该参数根据不同的Spark集群模式，其取值也有所不同，常用取值如下表所示。

• 若不添加–master参数，则默认使用本地模式local[*]运行。

（2）Standalone模式，采用cluster提交方式

• 在Standalone模式下，将Spark自带的圆周率计算程序提交到集群，并且设置Driver进程使用内存为512MB，每个Executor进程使用内存为1GB，每个Executor进程所使用的CPU核心数为2，提交方式为cluster（Driver进程运行在集群的工作节点中），执行命令如下：

bin/spark-submit \
--master spark://master:7077 \
--deploy-mode cluster \
--class org.apache.spark.examples.SparkPi \
--driver-memory 512m \
--executor-memory 1g \
--executor-cores 2 \
./examples/jars/spark-examples_2.11-2.1.1.jar

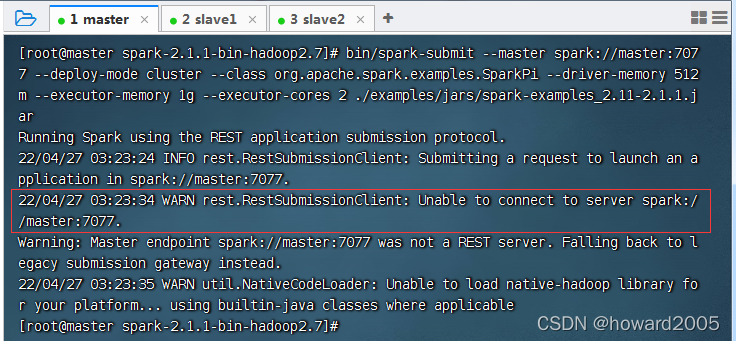

• 运行会有警告信息

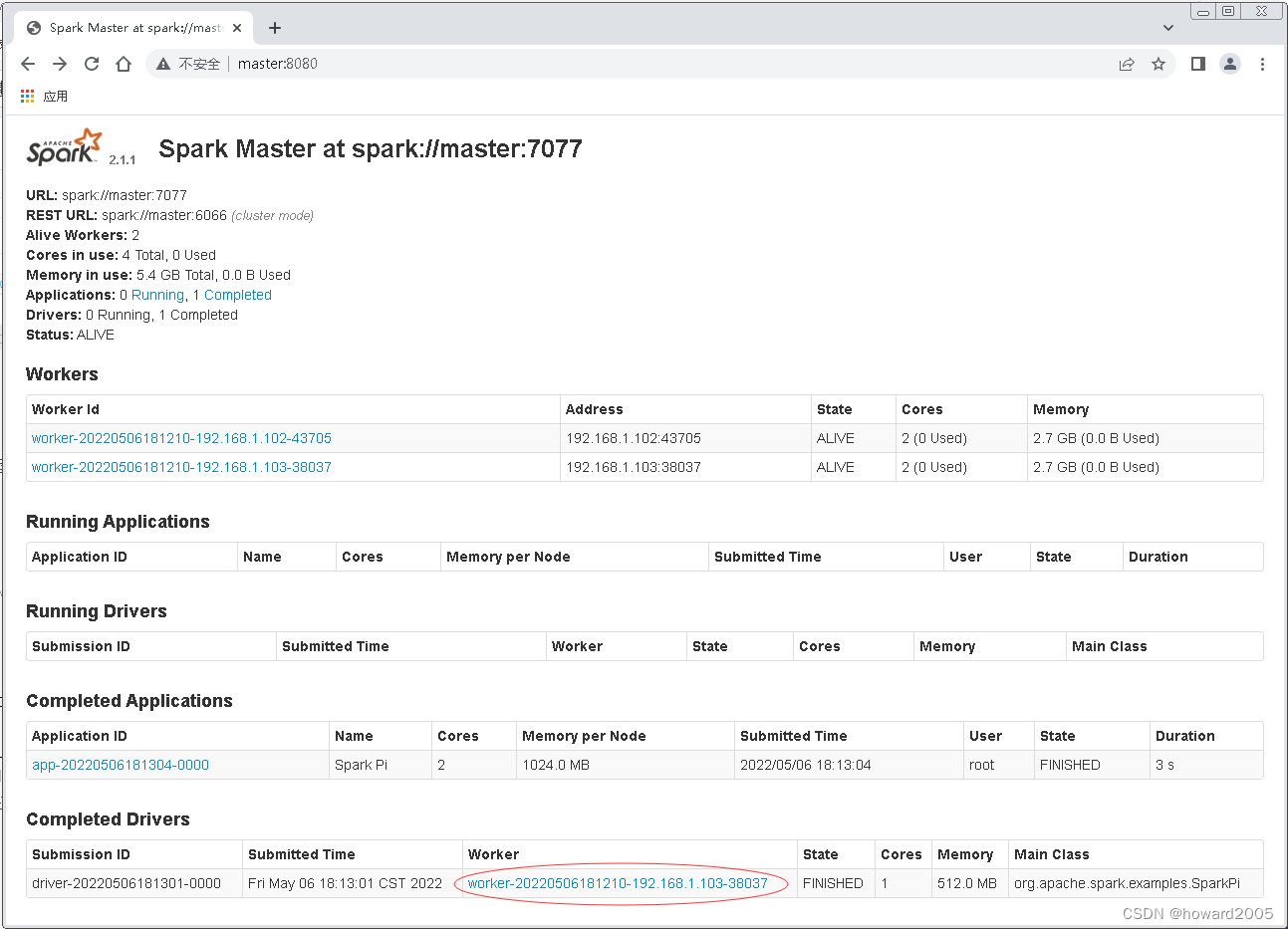

• 在Spark WebUI界面上查看运行结果，访问http://master:8080

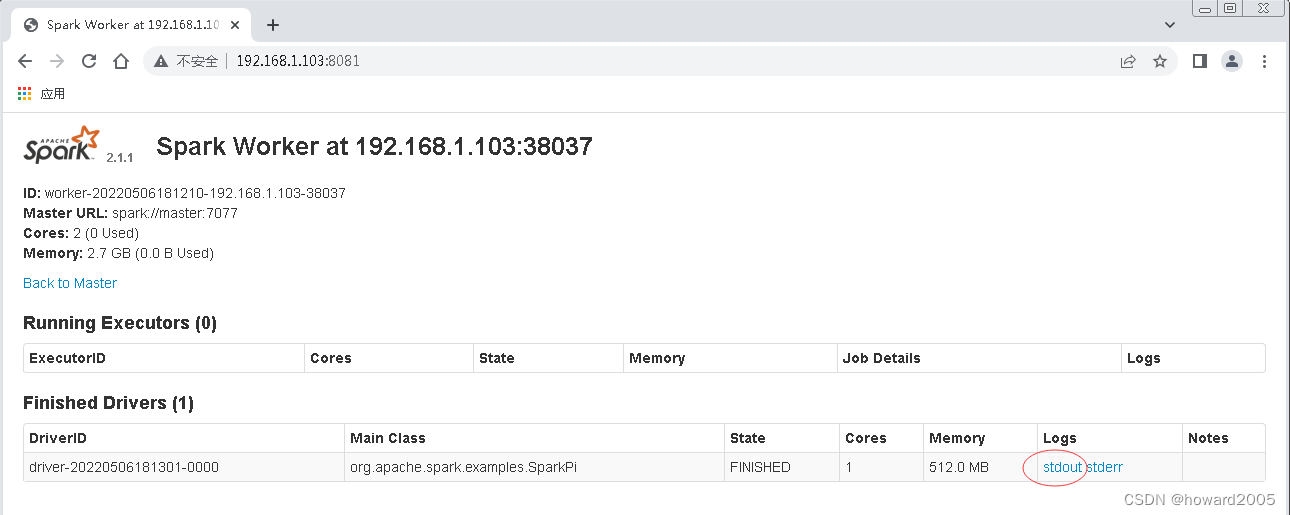

• 单击圈红的Worder超链接

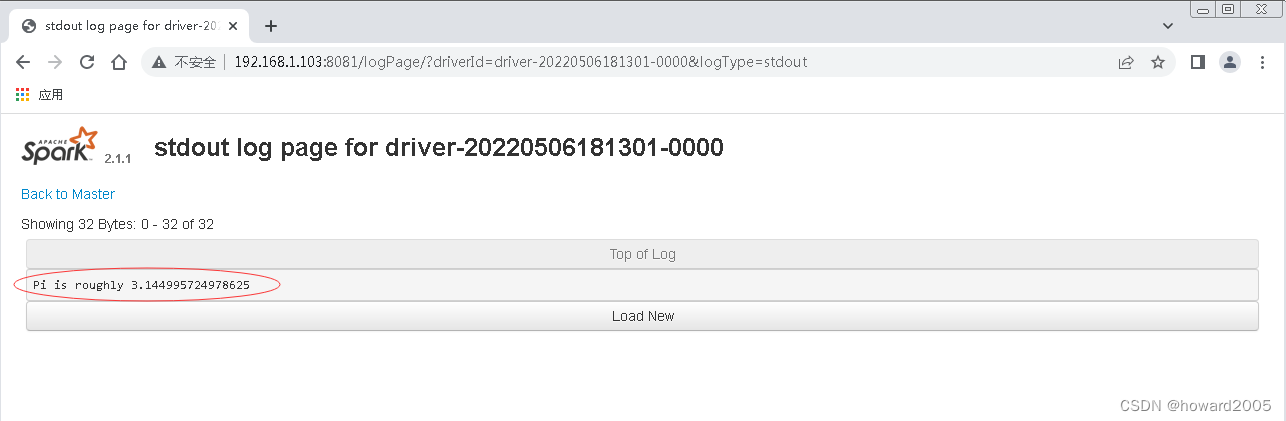

• 单击stdout超链接


（十一）停止Spark集群服务

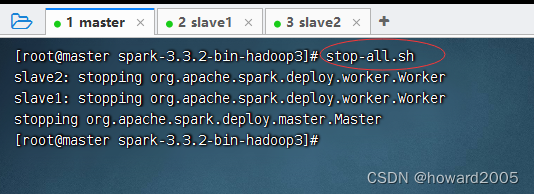

• 在master节点执行命令：stop-all.sh
