一、前言

    ​    ​本文将学习常见类型触发的verilog编写，结合仿真结果来熟悉。

二、触发器介绍

    ​    ​触发器在verilog中的作用主要是具有存储作用，由时钟信号来触发改变存储内容，较常见的触发从同步，异步角度来区分，可分为同步清零，同步置位，异步清零，异步置位。

具体实现与仿真如下

//同步清零

always@(posedge clk ,posedge rst )

begin

if(rst)

out_syn_clear<=1'b0;

else

if (cls)

out_syn_clear<=1'b0;

else

out_syn_clear<=d;

end

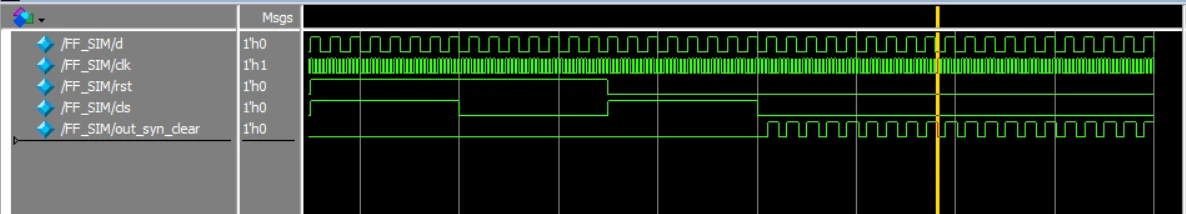

波形如下，只有rst和cls信号都为0时，输出信号为输入信号，其余情况输出为0

同步清零

//同步置位

always@(posedge clk,posedge cls)

if(rst)

out_syn_set<=1'b1;

else if (cls)

out_syn_set<=1'b0;

else

out_syn_set<=d;

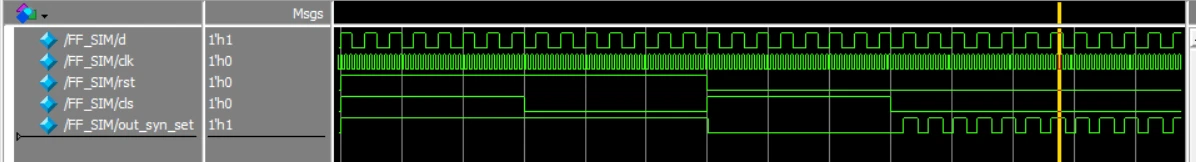

波形如下，只有rst和cls信号都为0时，输出信号为输入信号，其余情况输出为0，置位信号rst为1时输出为1。

同步置位

//异步清零

always@(posedge clk or posedge cls)

begin

if(cls)

out_asyn_clear<=1'b0;

else

out_asyn_clear<=d;

end

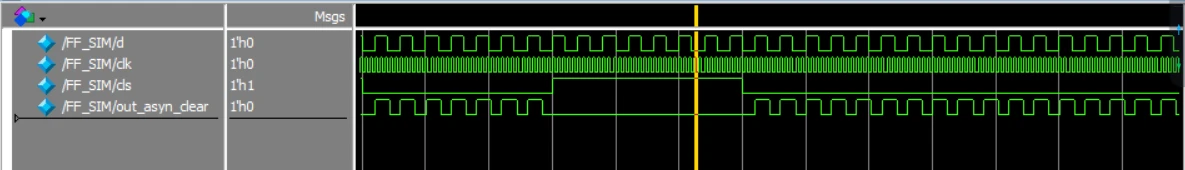

波形如下，cls信号为0时，输出信号为输入信号，为1时进行清零操作，输出0。

异步清零

//异步置位

always@(posedge clk or posedge rst)

begin

if(rst)

out_asyn_set<=1'b1;

else

out_asyn_set<=d;

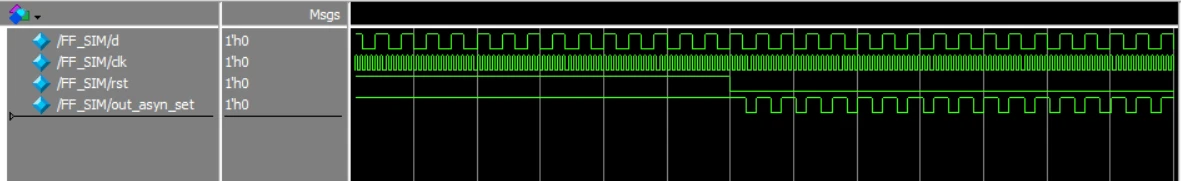

波形如下，置位rst信号为0时，输出信号为输入信号，为1时进行置位操作，输出1。

异步置位

三、测试文件代码

module FF_SIM();

reg  d;

reg clk,rst,cls;

wire out_asyn_clear,out_asyn_set,out_syn_set,out_syn_clear;

initial

begin

clk=1'b0;

d=1'b0;

rst=1'b0;

cls=1'b0;

#150;

cls=1'b1;

rst=1'b1;

#150;

cls=1'b0;

rst=1'b1;

#150;

cls=1'b1;

rst=1'b0;

#150;

cls=1'b0;

rst=1'b0;

end

always

#2 clk=~clk;

always

#10 d=~d;

FF FF_sim(.d(d),.clk(clk),.rst(rst),.cls(cls),.out_asyn_clear(out_asyn_clear),.out_asyn_set(out_asyn_set),.out_syn_set(out_syn_set),.out_syn_clear(out_syn_clear));

endmodule
