所有资源导航

其他资料目录 直戳跳转

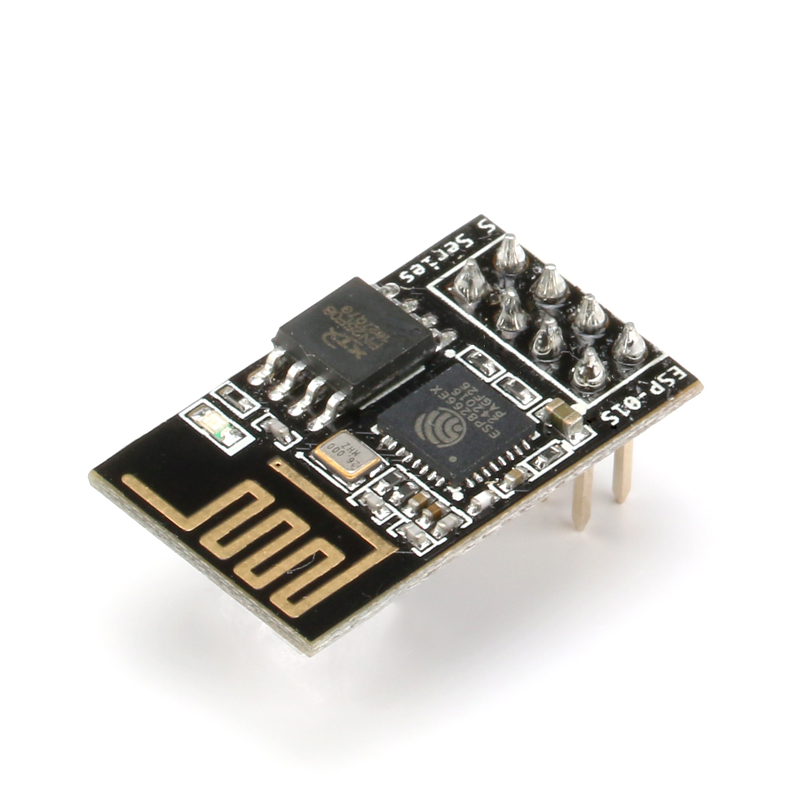

一、资源说明

二、基本参数

引脚说明

三、驱动说明

对应程序:

此处串口通信对应程序:
以51为例

#include "Uart.h"
#include "ESP-01S.h"
void UartInit(void)
{TMOD = 0x20;   //定时器工作在定时器1的方式2PCON = 0x00;   //不倍频SCON = 0x50;	//串口工作在方式1，并且启动串行接收	TH1 = 0xFD;    //设置波特率 9600TL1 = 0xFD;//ET1 = 0;TR1 = 1;		//启动定时器1ES = 1;		//开串口中断EA = 1;		//开总中断
}void UartSend(uint8_t dat)
{
//    while (busy);
//    busy = 1;SBUF = dat;while(TI==0);	TI=0;
}/*****************发送设置**********************************/
void ESP8266_Set(unsigned char *puf)
{unsigned char k=0;while(*(puf+k)!='\0'){UartSend(*(puf+k));k++;}
}
/*************接收数据***************************************/
void UARTInterrupt(void)interrupt 4
{if(RI){RI=0;Usart_Receive[Usart_Cnt]=SBUF;Usart_Cnt++;if(!Usart_Connect_Buf_Flag){if(Usart_Receive[Usart_Cnt-2]=='\r'&&Usart_Receive[Usart_Cnt-1]=='\n'&&(strstr(Usart_Receive, "OK"))){Usart_Cnt=49;Usart_AT_flage=1;//ESP8266_Set(Usart_Receive);}else if(Usart_Cnt>=49){Usart_Cnt=49;}}else{if(Usart_Cnt>=49){Usart_Cnt=0;}}}if(TI){//TI=0;}
}

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+ESP-01/ESP-01S模块

//ESP-01/ESP-01S模块引脚定义UART:
(TX) ---------------P3.0
(RX)----------------P3.1//LED引脚定义
sbit LED=P1^0;

1.2、STM32F103C8T6+ESP-01/ESP-01S模块

//ESP-01/ESP-01S模块引脚定义
UART:
#define  DEBUG_USART2_TX_GPIO_PORT       GPIOA
#define  DEBUG_USART2_TX_GPIO_PIN        GPIO_Pin_2
#define  DEBUG_USART2_RX_GPIO_PORT       GPIOA
#define  DEBUG_USART2_RX_GPIO_PIN        GPIO_Pin_3//LED引脚定义
#define LED1_GPIO_PORT    	GPIOB			              /* GPIO端口 */
#define LED1_GPIO_CLK 	    RCC_APB2Periph_GPIOB		/* GPIO端口时钟 */
#define LED1_GPIO_PIN				GPIO_Pin_5			        /* 连接到SCL时钟线的GPIO */

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
资料获取 （ 滑到最后添加个人号）

七、注意事项

1、VCC GND请勿接反，接反易烧
2、OLED显示异常时，排除接线接触不良

八、接线说明

STC89C52RC

/************************************************************************************//  功能描述   : ESP-01S测试程序
//  测试条件   : STC89C52RC   晶振11.0592
接线  LED看情况串联电阻
LED-----------------------------------------------STC89C52RC
LED(+)--------------------------------------------3.3V
GND(-)--------------------------------------------P1.0ESP-01S------------------------------------------STC89C52RC
VCC-----------------------------------------------3.3V
GND-----------------------------------------------GND
RX------------------------------------------------P3.1
TX------------------------------------------------P3.0*************************************************************************************/

STM32F103C8T6

/************************************************************************************//  功能描述   : ESP-01S测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟 72M
接线
ESP-01S-------------------------------STM32F103C8T6
VCC-----------------------------------3.3V
GND-----------------------------------GND
RX------------------------------------PA2
TX------------------------------------PA3LED-----------------------------------STM32F103C8T6
LED(+)--------------------------------PB5
GND(-)--------------------------------GND
*****************************************************************************************/
