2.3 配置文件的解读

2.3.1 CMakeList.txt解读

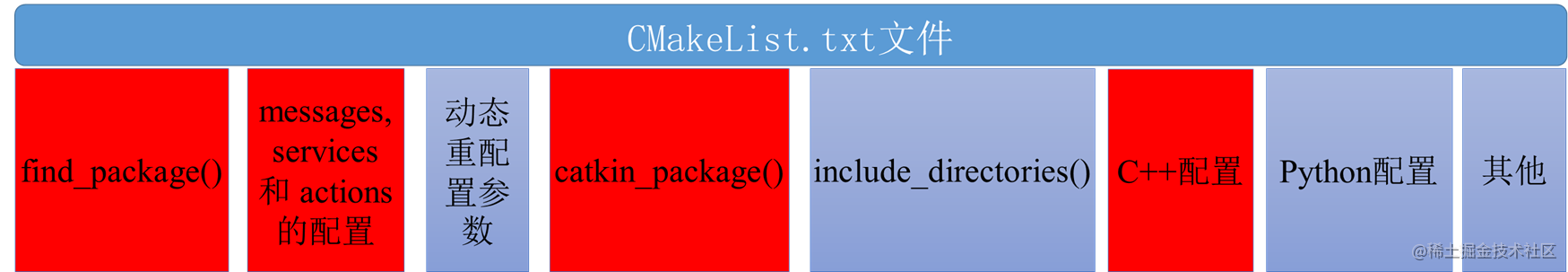

CMakeList.txt作为ROS编程里，最需要配置的内容，对其默认文档进行解读，主要包括以下几个部分：其中重点在于find_package、一些自定义内容的配置、catkin_package和C++的配置，而且根据之前配置C++时候发现，配置的顺序对编译是有影响的，一般按照下图从左到右的顺序进行配置声明。

2.3.1.1 find_package的配置

1. 新建功能包就包括的依赖项；可以说是功能包编译时候需要的依赖项；
2. 例如find_package(catkin REQUIRED COMPONENTS roscpp ...其他依赖项名)等

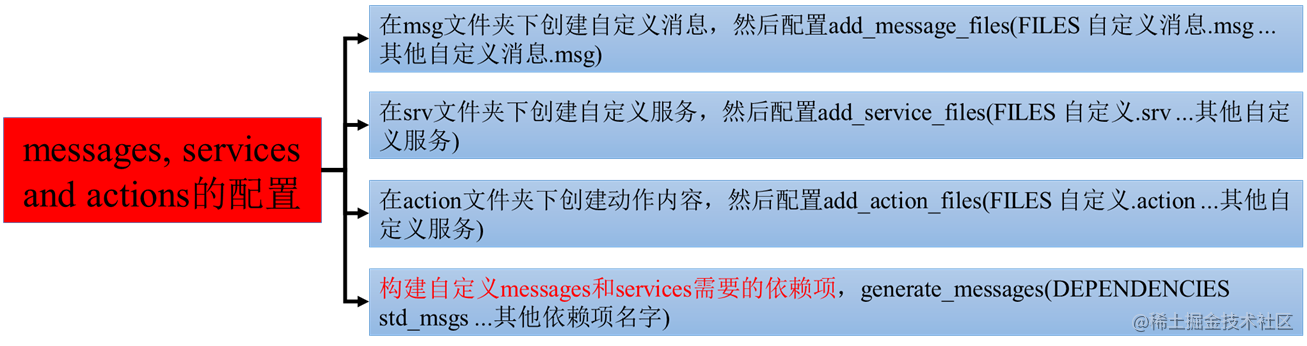

2.3.1.2 messages, services and actions的配置

1. 在msg文件夹下创建自定义消息，然后配置add_message_files(FILES 自定义消息.msg ...其他自定义消息.msg)；
2. 在srv文件夹下创建自定义服务，然后配置add_service_files(FILES 自定义.srv ...其他自定义服务)；
3. 在action文件夹下创建动作内容，然后配置add_action_files(FILES 自定义.action ...其他自定义服务)；
4. 构建自定义messages和services需要的依赖项，generate_messages(DEPENDENCIES std_msgs ...其他依赖项名字)

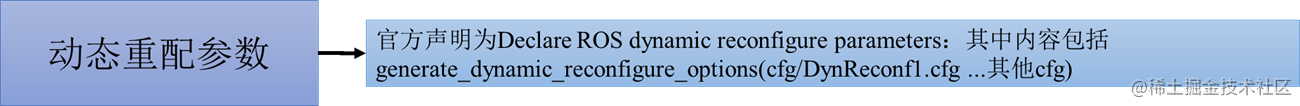

2.3.1.3 动态重配参数

官方声明为Declare ROS dynamic reconfigure parameters：其中内容包括generate_dynamic_reconfigure_options(cfg/DynReconf1.cfg ...其他cfg)

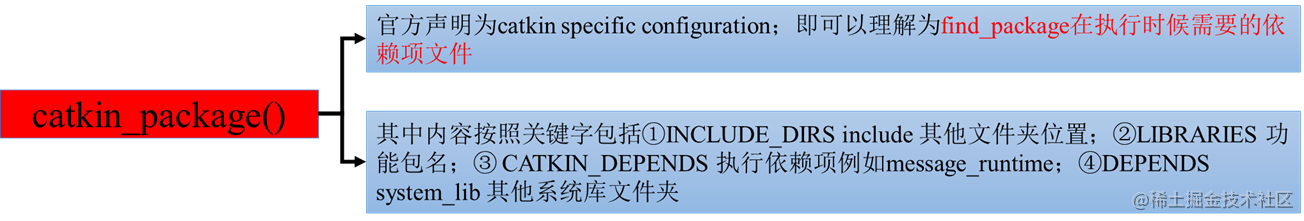

2.3.1.4 catkin_package的配置

1. 官方声明为catkin specific configuration；即可以理解为find_package在执行时候需要的依赖项文件；
2. 其中内容按照关键字包括①INCLUDE_DIRS include 其他文件夹位置；②LIBRARIES 功能包名；③ CATKIN_DEPENDS 执行依赖项例如message_runtime；④DEPENDS system_lib 其他系统库文件夹。

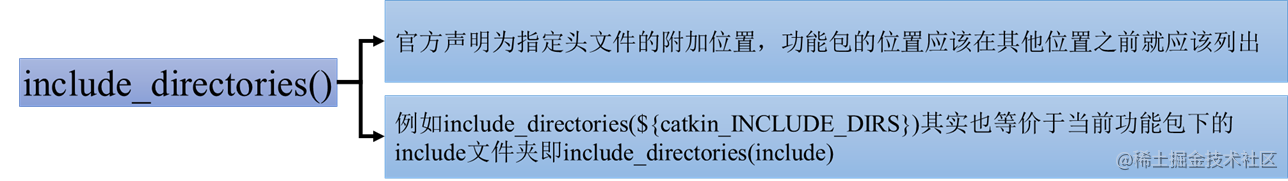

2.3.1.5 include_package配置

1. 官方声明为指定头文件的附加位置，功能包的位置应该在其他位置之前就应该列出；
2. 例如include_directories(${catkin_INCLUDE_DIRS})其实也等价于当前功能包下的include文件夹即include_directories(include)。

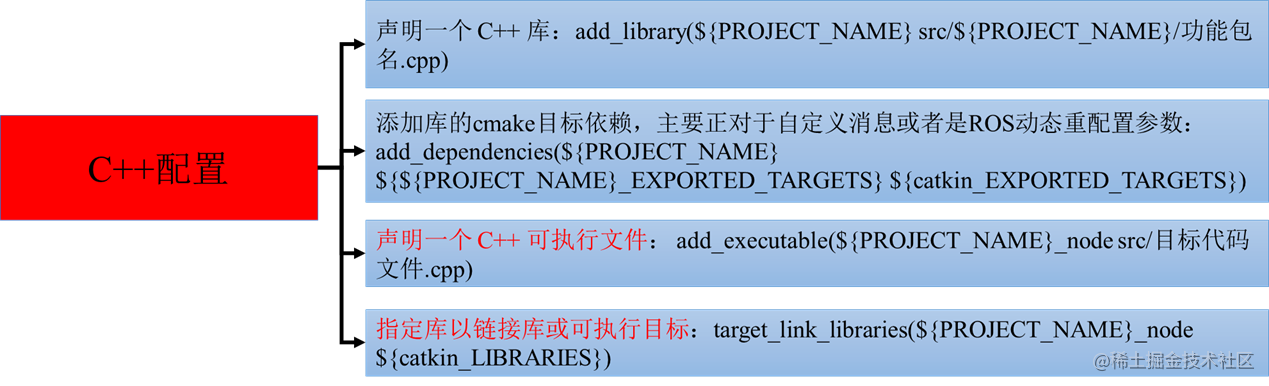

2.3.1.6 C++编译配置

1. 声明一个 C++ 库：add_library(${PROJECT_NAME} src/${PROJECT_NAME}/功能包名.cpp)；
2. 添加库的cmake目标依赖，主要正对于自定义消息或者是ROS动态重配置参数，解决本功能包编译时候，如果需要其他依赖的功能包但是没有编译的一个顺序依赖问题：add_dependencies(${PROJECT_NAME} ${${PROJECT_NAME}_EXPORTED_TARGETS} ${catkin_EXPORTED_TARGETS})；
3. 声明一个 C++ 可执行文件： add_executable(${PROJECT_NAME}_node src/目标代码文件.cpp)；
4. 指定库以链接库或可执行目标：target_link_libraries(${PROJECT_NAME}_node ${catkin_LIBRARIES})。

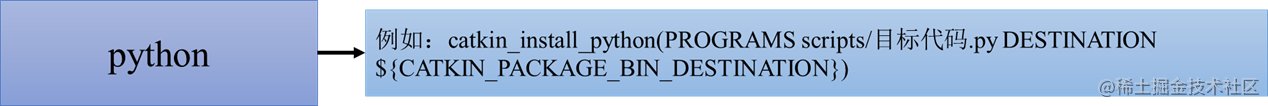

2.3.1.7 Python配置

例如：catkin_install_python(PROGRAMS scripts/目标代码.py DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION})

2.3.1.8 参考文献

ROS-WIKI：catkinCMakeLists.txt

2.3.2 package.xml文件解读

解读package.xml主要对其构建、运行和测试依赖项(Build, Run, and Test Dependencies)进行分析，这些依赖项即最小的、不依赖其他功能包的包，例如std_msgs、roscpp和rospy这样的，这些包可以有以下几种类型：

• 1. Build Dependencies() ：指定构建这个包需要哪些包，其包括这些包的头文件，链接来自这些包的库或在构建时需要其他资源（尤其是当这些包在CMake中使用find_package()时）。
• 2. Build Export Dependencies() ：指定需要哪些包来对这个功能包构建库。例如，当将它们的头文件传递包含在公共头文件中时，尤其是当这些包在CMake的catkin_package()中声明为 (CATKIN_)DEPENDS时。
• 3. Execution Dependencies() ：指定运行此包中的代码需要哪些包。例如，赖此包中的共享库时，尤其当这些包在CMake中的catkin_package()中声明为(CATKIN_)DEPENDS时。
• 4. Test Dependencies() ：仅指定单元测试的附加依赖项。这一项不应该使用任何已经作为构建或运行依赖项的依赖项。
• 5. Build Tool Dependencies() ：指定此包需要自行构建的构建系统工具。在ROS中，一般而言catkin是唯一的构建工具。
• 6. Documentation Tool Dependencies() ：指定此包生成文档所需的文档工具。
• 7. Run Dependencies() ：指定运行此包中的代码需要哪些包，或针对此包构建库。类似于Execution Dependencies()，当依赖共享库(shared libraries)或将它们的头文件传递地包含在此包的公共头文件中时，尤其是当这些包在CMake中的catkin_package()中声明为 (CATKIN_)DEPEND。

参考文献：ROSWIKI-package.xml

2.4 服务通讯编程

2.4.1 服务通讯理论模型

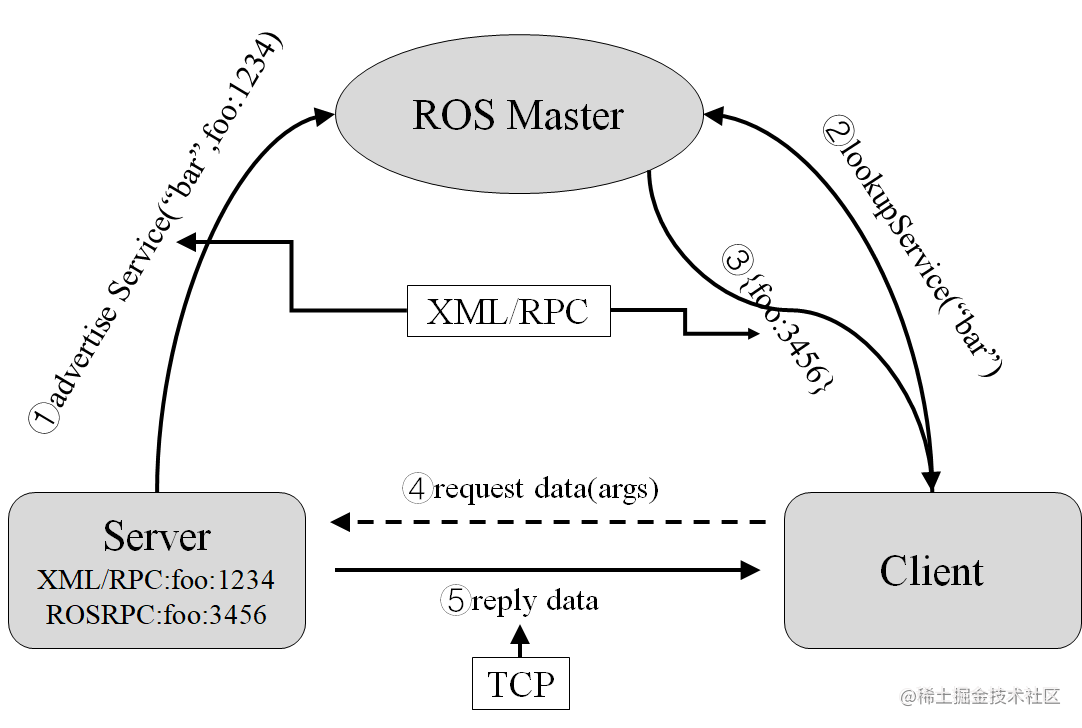

服务通讯的理论模型如图所示，主要由以下五步骤组成。

• ①Server注册：Server 启动后，会通过RPC在 ROS Master 中注册自身信息，其中包含提供的服务的名称。ROS Master 会将节点的注册信息加入到注册表中。

• ②Client注册：Client 启动后，也会通过RPC在ROS Master 中注册自身信息，包含需要请求的服务的名称。ROS Master 会将节点的注册信息加入到注册表中。

• ③ROS Master实现信息匹配：ROS Master会根据注册表中的信息匹配Server和Client，并通过 RPC向Client发送 Server的TCP地址。

• ④Client发送请求：Client 根据步骤2 响应的信息，使用 TCP 与 Server 建立网络连接，并发送请求数据。

• ⑤Server发送响应：Server 接收、解析请求的数据，并产生响应结果返回给 Client。

注意：与话题通讯的具有很大的区别，Server必须在Client前面启动！

2.4.2 服务通讯的基本编程

服务通讯编程，其实是为自定义服务消息进行编程使用，其步骤和自定义消息类型的话题编程类似。

• 服务编程的基本内容：编写两个节点，一个作为客户端，一个作为服务端，服务端在命令行发布两个数字给服务端，服务端实现求和之后返回给客户端。

• 下面的代码Github连接：topic_communication

2.4.2.1 编写srv服务文件

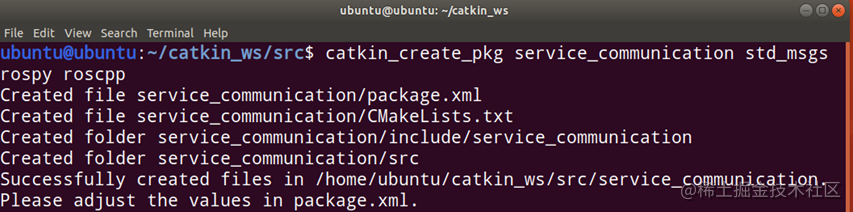

• 1. 新建功能包；在工作空间下新建功能包service_communication，依赖项包括std_msgs roscpp rospy等基础项目。

• 2. 创建文件夹目录，在service_communication功能包下面，创建文件夹srv和文件夹scripts分别用于存放服务文件和Python文件。

ubuntu@ubuntu:~/catkin_ws/src/service_communication$ tree
.
├── CMakeLists.txt
├── include
│   └── service_communication
├── package.xml
├── scripts
├── src
└── srv5 directories, 2 files

• 3. ** 编写服务文件**。在srv文件夹下新建自定义服务文件AddTwoInt.srv用于实现服务程序两数求和，前俩行的a和b表示服务端的请求数据，---号表示分割，c表示服务端的应答数据，此时的a,b和c只是指代请求端(request)和响应端的数据类型(respond)，没有任何操作功能。

catkin_ws/src/service_communication/srv/AddTwoInt.srv
# 客户端请求时发送的两个数字
int32 a
int32 b
---
# 服务器响应发送的数据
int32 c

2.4.2.2 配置自定义服务文件

同理，配置srv文件包括在package.xml和CMakeList.txt配置两部分。

• 4. 在功能包的package.xml里添加话题的依赖，这一步操作和自定义消息配置是一样的。即在service_communication文件夹的package.xml里添加：

message_runtime
message_generation

• 5. 在功能包的CmakeLists.txt添加编译选项，此时和自定义消息也是一样的，包括四部分。

• • 5.1. 添加编译依赖项功能包：find_package(catkin REQUIRED COMPONENTS ..+ 依赖项功能包)，大约在第10行，此时依赖项功能包名字为message_generation(build_depend的内容)，而且必须有std_msgs作为基础在里面，配置的内容如下所示：

find_package(catkin REQUIRED COMPONENTSroscpprospystd_msgsmessage_generation
)

• • 5.2 . 添加自定义srv文件：add_service_files(FILES 文件名)，大约在第58行，如此时的文件名为AddTwoInt.srv：

add_service_files(FILESAddTwoInt.srv
)

• • 5.3. 添加srv的编译依赖项：generate_messages(DEPENDENCIES std_msgs)，大约在第71行，即表示在编译msg时候得依赖于std_msgs：

generate_messages(DEPENDENCIESstd_msgs
)

• • 5.4. 添加执行时的依赖：catkin_package的关键字CATKIN_DEPENDS后+包，大约在106行，在官网上，并没有要求执行这一步，但是为了规范加上这一步，即：

catkin_package(
#  INCLUDE_DIRS include
#  LIBRARIES service_communicationCATKIN_DEPENDS roscpp rospy std_msgs message_runtime
#  DEPENDS system_lib
)

2.4.2.3 编译自定义服务文件并查看中间文件

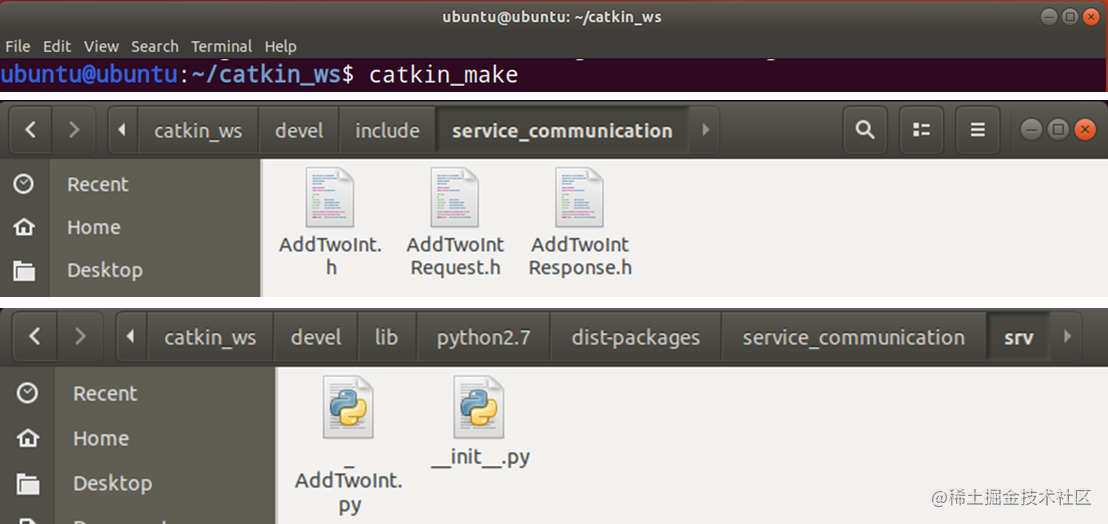

• 6. 编译功能包，在工作空间catkin_ws下执行catkin_make编译功能包，编译成功后，查看中间文件。同样的C++的中间文件在/home/ubuntu/catkin_ws/devel/include/功能包名/文件夹下，Python的中间文件在/home/ubuntu/catkin_ws/devel/lib/python2.7/dist-packages/功能包名/srv文件夹下

2.4.2.4 编译C++代码调用自定义服务

• 7. 创建C++服务端程序，并在CMakeList.txt配置C++文件。

• • 7.1. 创建客户端程序。创建客户端程序clientc_cpp.cpp。此时额外注意如果客户端比服务器提前启动的解决办法！！client.waitForExistence()!

catkin_ws/src/service_communication/src/client_cpp.cpp

/*** AddTwoInt Client*/
#include
#include "ros/ros.h"
#include "service_communication/AddTwoInt.h"int main(int argc, char **argv)
{setlocale(LC_ALL,"");// ROS节点初始化ros::init(argc, argv, "add_two_ints_client");// 从终端命令行获取两个加数if (argc != 3){ROS_INFO("usage: add_two_ints_client X Y");return 1;}// 创建节点句柄ros::NodeHandle n;// 创建一个client，请求add_two_int service，service消息类型是service_communication::AddTwoIntros::ServiceClient client = n.serviceClient("add_two_ints");// 创建service_communication::AddTwoInt类型的service消息service_communication::AddTwoInt srv;srv.request.a = atoll(argv[1]);srv.request.b = atoll(argv[2]);// 发布service请求，等待加法运算的应答结果// 等待客户端启动client.waitForExistence();// 也可以采用代码ros::service::waitForService("AddTwoInt");if (client.call(srv)){ROS_INFO("c: %ld", (long int)srv.response.c);}else{ROS_ERROR("客户端没有启动");return 1;}return 0;
}

• • 7.2. 在功能包的src目录下，创建服务程序server_cpp.cpp。

catkin_ws/src/service_communication/src/server_cpp.cpp

/*** AddTwoInt Server*/#include "ros/ros.h"
#include "service_communication/AddTwoInt.h"// service回调函数，输入参数req，输出参数res
bool add(service_communication::AddTwoInt::Request  &req,service_communication::AddTwoInt::Response &res)
{// 将输入参数中的请求数据相加，结果放到应答变量中res.c = req.a + req.b;ROS_INFO("request: x=%ld, y=%ld", (long int)req.a, (long int)req.b);ROS_INFO("sending back response: [%ld]", (long int)res.c);return true;
}int main(int argc, char **argv)
{// ROS节点初始化ros::init(argc, argv, "add_two_ints_server");// 创建节点句柄ros::NodeHandle n;// 创建一个名为add_two_ints的server，注册回调函数add()ros::ServiceServer service = n.advertiseService("add_two_ints", add);// 循环等待回调函数ROS_INFO("Ready to add two ints.");ros::spin();return 0;
}

• • 7.3. 配置功能包下的CMakeLists.txt文件，和自定义消息话题通讯一样，也包括add_executable、add_dependencies和target_link_libraries三项。注意与自定义消息话题通讯区别在于add_dependencies的参数。

catkin_ws/src/service_communication/CMakeLists.txt

add_executable(server src/server_cpp.cpp)
target_link_libraries(server ${catkin_LIBRARIES})
add_dependencies(server ${PROJECT_NAME}_gencpp)add_executable(client src/client_cpp.cpp)
target_link_libraries(client ${catkin_LIBRARIES})
add_dependencies(client ${PROJECT_NAME}_gencpp

• • 7.4. 在工作空间进行编译;

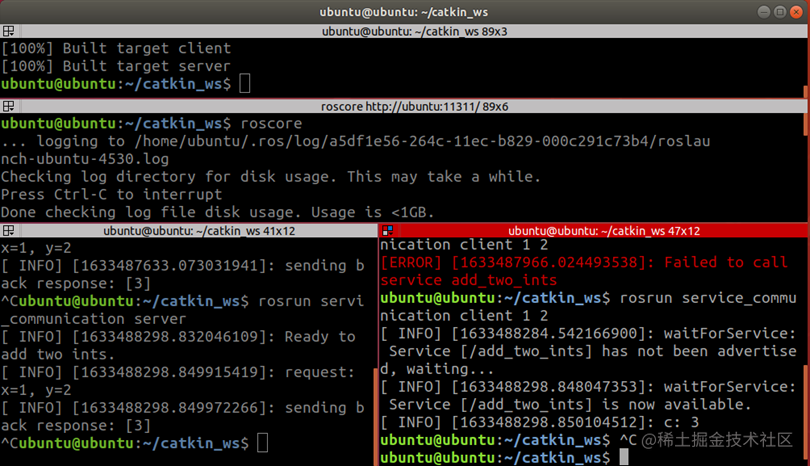

• • 7.5. 运行服务编程。首先打开一个终端输入roscore，打开ROS，再新建一个终端输入先rosrun service_communication server运行服务程序。最后新建终端输入rosrun service_communication client 1 2即运行客户端并执行1和2的加法操作。

2.4.2.5 编译Python代码调用自定义服务

• 8. 在scripts文件夹编写Python代码，同时赋予可执行权限。

• • 8.1. 编写Python的客户端代码client_py.py代码，同样注意这个服务器是否没有启动的优化。

catkin_ws/src/service_communication/scripts/client_py.py

#!/usr/bin/env python
# -*- coding: utf-8 -*-#1.导包
import rospy
from service_communication.srv import *
import sysif __name__ == "__main__":#优化实现if len(sys.argv) != 3:rospy.logerr("请正确提交参数")sys.exit(1)# 2.初始化 ROS 节点rospy.init_node("AddTwoInt_Client_p")# 3.创建请求对象client = rospy.ServiceProxy("AddTwoInt",AddTwoInt)# 请求前，等待服务已经就绪client.wait_for_service()# 4.发送请求,接收并处理响应req = AddTwoIntRequest()req.a = int(sys.argv[1])req.b = int(sys.argv[2]) resp = client.call(req)rospy.loginfo("响应结果:%d",resp.c)

• • 8.2. 编写Python的服务器server_py.py代码：

catkin_ws/src/service_communication/scripts/server_py.py

#!/usr/bin/env python
# -*- coding: utf-8 -*-# 1.导包
import rospy
from service_communication.srv import *
# 回调函数的参数是请求对象，返回值是响应对象
def doReq(req):# 解析提交的数据c = req.a + req.brospy.loginfo("提交的数据:a = %d, b = %d, c = %d",req.a, req.b, c)# 创建响应对象，赋值并返回# resp = AddTwoIntResponse()# resp.c = cresp = AddTwoIntResponse(c)return respif __name__ == "__main__":# 2.初始化 ROS 节点rospy.init_node("AddTwoInt_server_p")# 3.创建服务对象server = rospy.Service("AddTwoInt",AddTwoInt,doReq)# 4.回调函数处理请求并产生响应# 5.spin 函数rospy.spin()

• • 8.3. 给Python文件赋予可执行权限，在script文件夹下输入命令sudo chmod +x *.py即可赋予所有Python可执行权限。

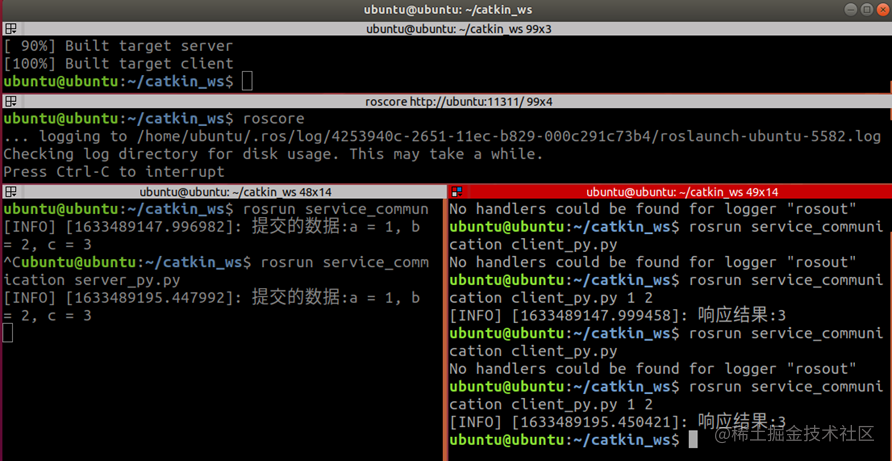

• • 8.4. 先roscore打开ROS，再输入rosrun service_communication server_py.py即可运行py文件，同理运行client_py.py文件，其中未按照要求输入会提示No handlers could be found for logger "rosout"

2.4.3 服务通讯编程总结

服务通讯的关键点主要在于理解其作用：请求响应模式实现不同节点之间数据交互，用于偶然的、对时时性有要求、有一定逻辑处理需求的数据传输场景。

同时理解服务通讯理论模型的五个步骤，即服务端的启动是需要在客户端之前的，以及在编写代码时候对启动先后的处理。

2.4.3.1 服务通讯流程

服务通讯的操作流程和自定义消息话题通讯是类似的，主要包括：

1. 在srv文件夹编写自定义srv文件，配置package.xml文件包括①exec_depend>message_runtime；②message_generation；
2. 配置CMakeList.txt文件包括①添加编译依赖项功能包：find_package；②添加自定义msg文件：add_message_files；③添加msg的编译依赖项：generate_messages；④添加执行时的依赖：catkin_package；
3. C++代码：①添加头文件（头文件为功能包名字/自定义服务名.h）；②正常编写代码；③CMakeList.txt进行配置(不仅有add_executable和target_link_libraries还包括add_dependencies）；④编译运行；
4. Python代码：①添加包，from 功能包名.srv import *；②正常代码编写；②CMakeList.txt进行配置(目前配置不配置影响不大）；③赋予py文件可执行权限；④编译运行。

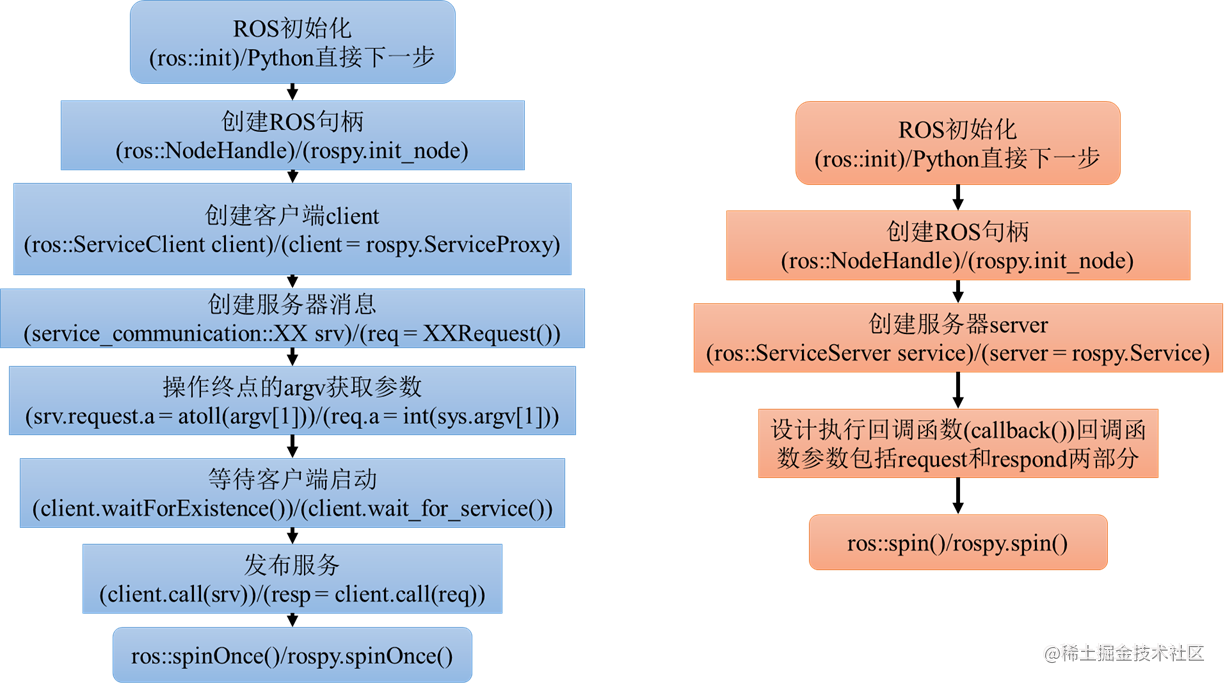

2.4.3.2 服务编程代码逻辑

2.4.3.3 参考文献

B站视频：【奥特学园】ROS机器人入门课程《ROS理论与实践》零基础教程

ROS-WIKI：编写简单的服务和客户端（C++）

ROS-WIKI：编写简单的服务和客户端（Python）

ROS-WIKI：检验简单的服务和客户端
