基于51单片机自动智能浇花系统设计

• 1、毕业设计选题原则说明（重点）
• 2、项目资料
• • 2.1 系统框架
  • 2.2 系统功能
• 3、部分电路设计
• • 3.1 STC89C52单片机最小系统电路设计
  • 3.2 按键电路设计
  • 3.3 水泵控制电路设计
• 4、部分代码展示
• • 4.1 数码管位选程序
  • 4.2 ad0832数据读取程序
  • 4.3 延时函数
• 5. 项目编号

1、毕业设计选题原则说明（重点）

• 选题之前，同学们要弄明白一件事情，做毕业设计是干什么用的！
• 这里我告诉大家，毕业设计对于你来说，不是让你去搞研究，掌握运用所学知识的，也不是让你去比谁做的毕业设计多么牛逼，多么厉害。
• 说白点，它的作用就是一个，让你顺利毕业，能够拿到学位证，毕业证而已！！！
• 当你明白这一点后，作毕业设计的要求就是在满足老师的要求后，越简单越好，这样不但容易去做，而且你自己也容易去理解，掌握，同样也能花最少的钱！！！
• 满足老师的要求，这个没办法，毕竟他是决定你是否能通过答辩的人。
• 每年都有很多同学找到我的时候，后悔当初为什么要把功能写的那么复杂，后悔没有提前找我咨询一下！所以在这里提醒同学们，提交开题报告之前一定要多想想，咨询下以往的学长学姐，不要自己随便写一堆提交上去！！！
• 大家找不到学长学姐的话，也可以找我免费咨询，我可以给大家一些建议。
• 点击此处即可咨询

2、项目资料

• 点击查看详细资料

2.1 系统框架

本设计由STC89C52单片机电路+4位共阳数码管显示电路+ADC0832采样电路+水泵控制电路+土壤湿度传感器电路+按键电路+电源电路组成。

2.2 系统功能

• 1、数码管实时显示土壤湿度传感器测到的湿度。
• 2、按键说明：从左边第一个起，减键、加键、设置键。可以用按键设置，设置湿度的上、下限值,并具有掉电保存，保存在STC单片机的内部，上电无需重新设置。
• 3、当湿低于下限值时，自动打开水泵进行抽水自动灌溉，当湿高于上限值时，断开水泵停止灌溉，
• 4、具有手动模式，按减键手动打开水泵，可以按加键手动关闭水泵。

3、部分电路设计

3.1 STC89C52单片机最小系统电路设计

STC89C52RC单片机是宏晶科技推出的新一代高速、低功耗、超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。

STC89C52单片机最小系统电路由复位电路、时钟电路和电源电路。拥有这三部分电路后，单片机即可正常工作。

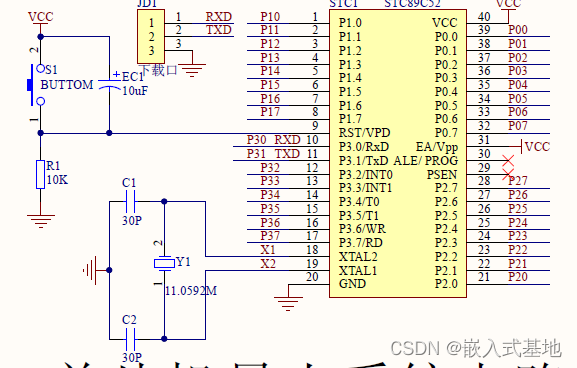

单片机最小系统原理图如下图所示：

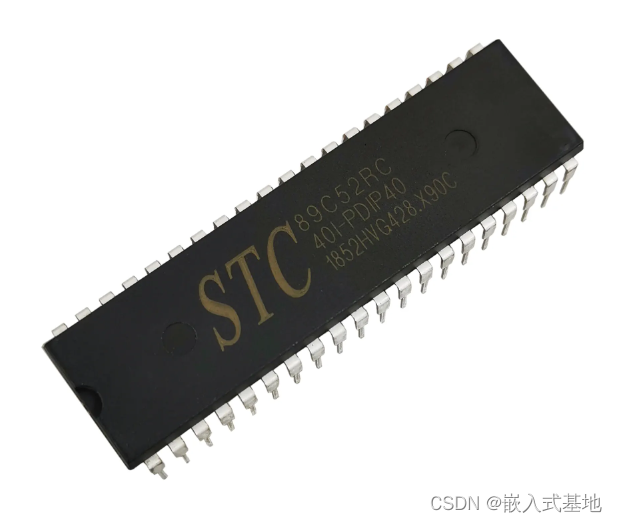

实物图：

3.2 按键电路设计

其具体电路原理图如下图所示：

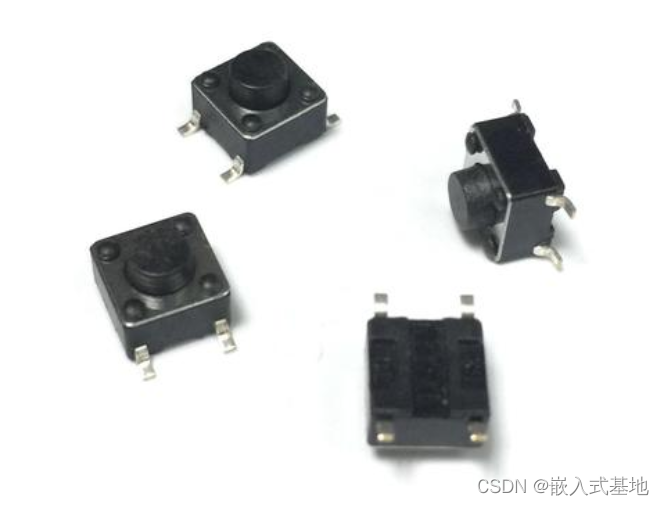

• 实物图
•

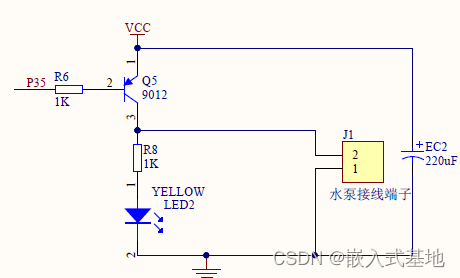

3.3 水泵控制电路设计

该电路是由三极管进行控制

其具体电路原理图如下图所示：

4、部分代码展示

4.1 数码管位选程序

void smg_we_switch(uchar i)
{switch(i){case 0: smg_we1 = 0;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 1; break;case 1: smg_we1 = 1;  smg_we2 = 0; smg_we3 = 1;  smg_we4 = 1; break;case 2: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 0;  smg_we4 = 1; break;case 3: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 0; break;}
}

4.2 ad0832数据读取程序

unsigned char ad0832read(bit SGL,bit ODD)
{unsigned char i=0,value=0,value1=0;		SCL=0;DO=1;CS=0;		//开始SCL=1;		//第一个上升沿	SCL=0;DO=SGL;SCL=1;  	//第二个上升沿SCL=0;DO=ODD;SCL=1;	   //第三个上升沿SCL=0;	   //第三个下降沿DO=1;for(i=0;i<8;i++){SCL=1;SCL=0; //开始从第四个下降沿接收数据value=value<<1;if(DO)value++;						}for(i=0;i<8;i++){			//接收校验数据value1>>=1;if(DO)value1+=0x80;SCL=1;SCL=0;}SCL=1;DO=1;CS=1;	if(value==value1)				//与校验数据比较，正确就返回数据，否则返回0	return value;return 0;
}

4.3 延时函数

void delay_1ms(uint q)
{uint i,j;for(i=0;i
