CAD怎么标注角度？CAD角度标注测量两条直线或三个点之间的角度，创建角度标注的对象包括圆、圆弧、直线，以及指定的三个点等。本文以浩辰CAD软件为例来给大家分享一下CAD角度标注的具体操作步骤吧！

CAD角度标注步骤：

1、启动浩辰CAD，打开图纸文件，调用CAD角度标注命令，调用方式如下：

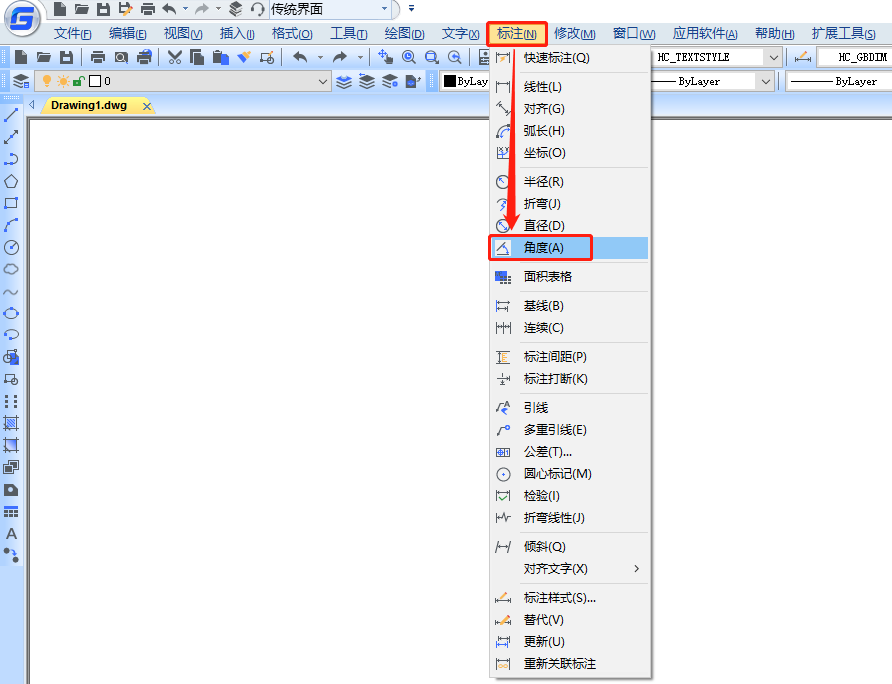

（1）菜单栏中选择【标注】—【角度】。

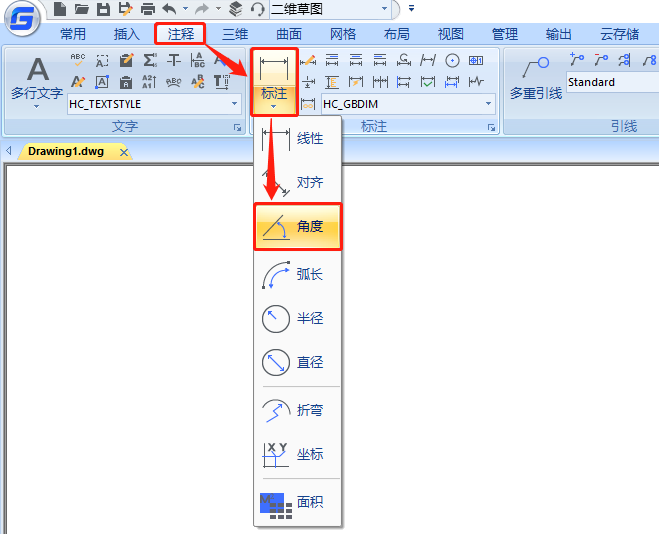

（2）在功能区点击切换至【注释】选项卡，点击【标注】—【角度】工具。

（3）命令行中键入DAN，按回车键。

2、执行命令后，命令行提示：选择圆弧、圆、直线或 <指定顶点>。

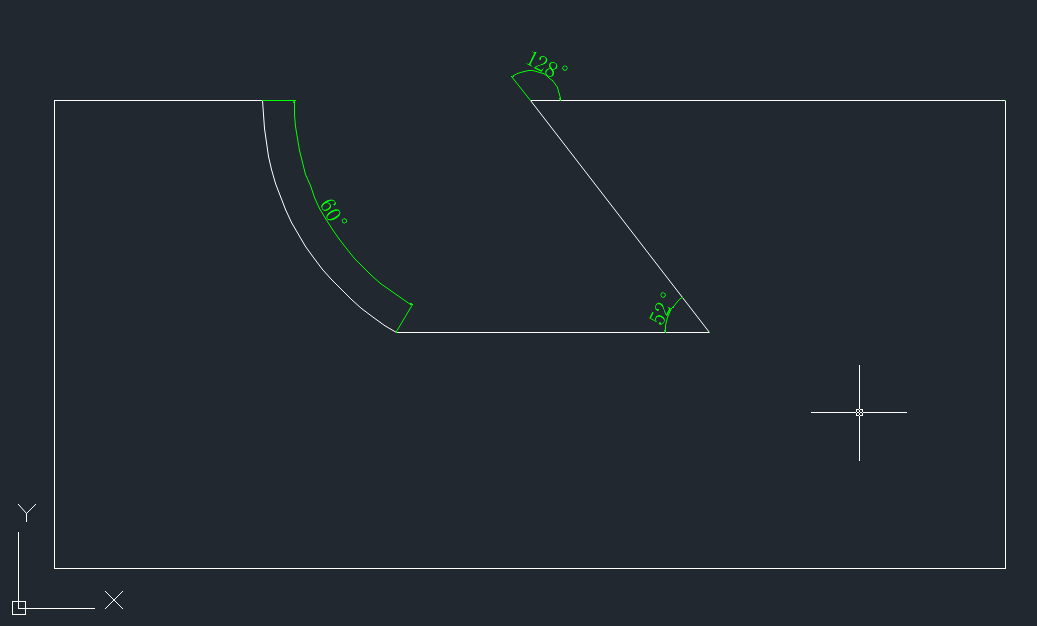

（1）标注弧所包围的角度

根据提示在图纸中选取圆弧、圆、直线或指定顶点，指定标注弧线位置。

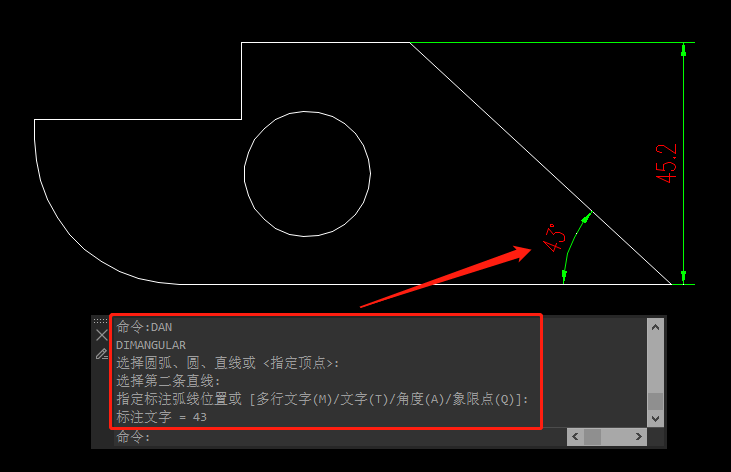

（2）标注两线间的角度

根据提示在图纸中选取第一条直线，选取第二条直线，指定标注弧线位置。

在创建CAD角度标注时，可以在指定尺寸线位置之前修改文字内容和对齐方式。除此之外，还可以使用现有的角度标注创建基线和连续角度标注，基线和连续角度标注小于或等于180度。若要获得大于180度的基线和连续角度标注，则必须使用夹点编辑拉伸现有基线或连续标注的尺寸界线的位置。
